变频器和步进电机的参数设置

 变频器的参数设置：

按控制要求设置相应的变频器参数，相关参数的设置如下表所示：

参数号	出厂值	设置值	说明
P0700	2	2	命令源选择由端子排输入
P0701	1	16	选择固定频率
P0702	1	16	选择固定频率
P0703	1	16	选择固定频率
P0704	1	16	选择固定频率
P1000	2	3	选择固定频率设定值
P1001	0	25	选择固定频率1(Hz)
P1020	10	1	斜坡上升时间（S）
P1021	10	1	斜坡下降时间（S）

步进电机的参数设置：

      由于本项目没有规定具体的要求，故我们定义步进电机的参数设置为2000脉冲/圈，动态峰值电流为3.8A，静态电流为动态电流的一半。根据教材的相关参数表格，步进电机驱动器的8个DIP开关设置如下所示：

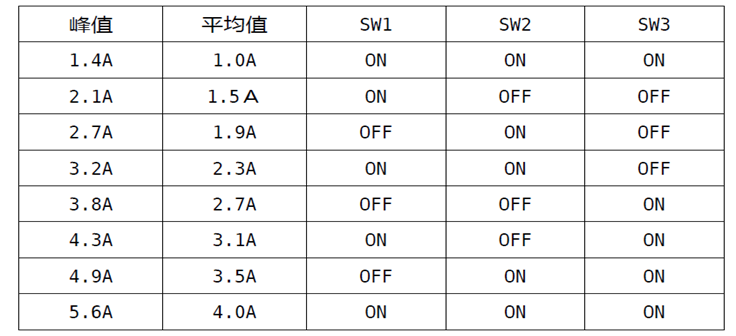

动态峰值电流设置为3.8A，查表得：

SW1	SW2	SW3
OFF	OFF	ON

静态电流为半流：SW4      设置为OFF

细分设置为2000脉冲/圈，查表得：

SW5	SW6	SW7	SW8
OFF	ON	ON	OFF
