气动逻辑元件的分类与工作原理

（一）工作原理

    气动逻辑元件（又称逻辑阀），气动逻辑元件是一种控制元件，它是在控制气压信号作用下，通过元件内部的可动部分来改变气流运动方向，从而实现各种逻辑功能。

（二）气动逻辑元件的分类

（1）按工作压力分类

    高压型：工作压力0.2～0.8MPa

    低压型：工作压力0.05～0.2MPa

    微压型：工作压力0.005～0.05MPa

（2）按结构型式分类

   截止式：气路的通断依靠可动件的端面与气嘴构成的气口的开启或关闭来实现。

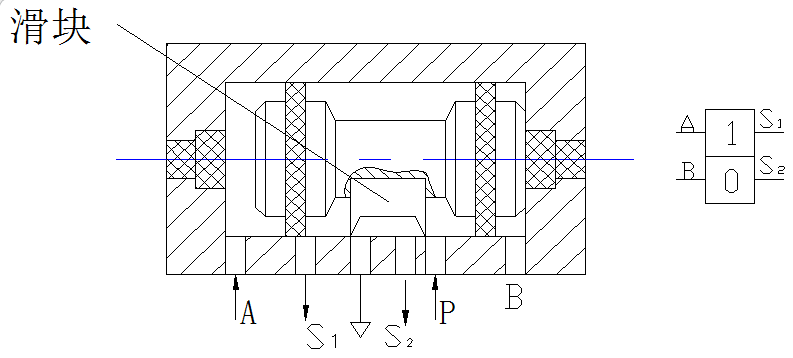

   滑柱式：依靠滑柱（或滑块）的移动，实现气口的开启或关闭。

   膜片式：气路的通断依靠弹性膜片的变形开启或关闭气口。

（3）按逻辑功能分类

    单功能元件：每个元件只具备一种逻辑功能，如或、非、与、双稳等。

    多功能元件：每个元件具有多种逻辑功能，各种逻辑功能由不同的连接方式获得。

（三）各类气动逻辑元件

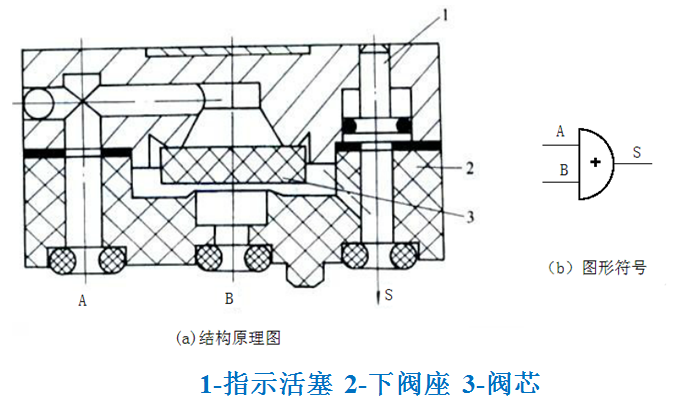

1. 或门：S=A+B

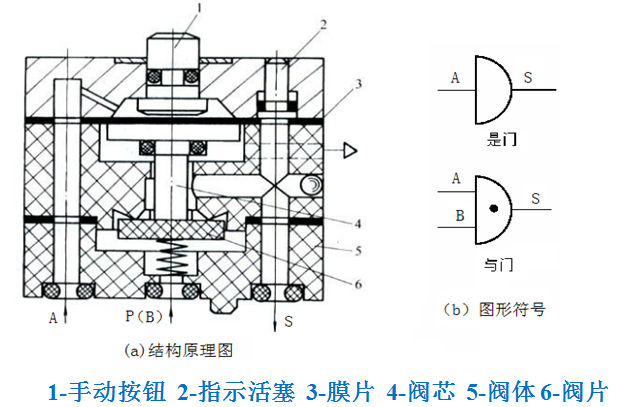

2. 是门：S=A  与门：S=A·B

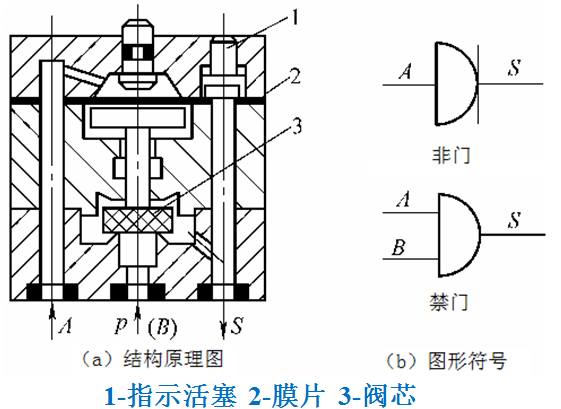

3. 非门：S=à 禁门：S=÷B

4. 双稳元件：记忆

（四）气动控制阀的选用

（1）首先要考虑阀的技术规格能否满足使用环境的要求。

（2）根据气动系统运作要求选用阀的功能及操控方式。

（3）根据流量选用阀的通径。

（4）根据使用条件、使用要求来选择阀的结构形式。

（5）根据实际情况选用阀的安装方式。

（6）根据阀的种类选择。
