X010 水蒸气的性质:2学时

【说明：项目训练采用 建模软件完成。软件的下载、使用说明参考 8.1 节的介绍】

水在锅炉中被定压加热。锅炉进口参数为2XX℃；出口参数为5XX℃

请分别在锅炉压力为12MPa,22MPa,32MPa下，完成下面的任务：

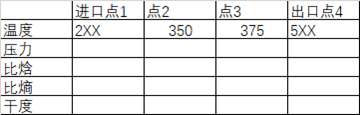

1. 查水蒸气性质软件，填写下表



2. 在一张T-S图上，绘制这3个压力下的加热曲线。图中要汇出饱和水线、饱和汽线。

3. 学习 8.1 项目01，安装软件cycle-tempo，学习软件的基本操作

4. 建立水的定压加热模型。用软件绘制该曲线。结合该曲线，说明亚临界、临界、超临界锅炉烧水的区别。

5. 研究软件建模时，参数设置的其他方案。




6. 提交项目报告。格式：word文档；文件名：姓名-学号后两位-班级-项目编号-V1-20210308.doc



   v1为版本号。如果订正或者重交，版本号增加；20210308 为提交日期，请自行更改
    班级形如：能动193，S能动191；项目编号见本页标题，如本次项目编号为 X010

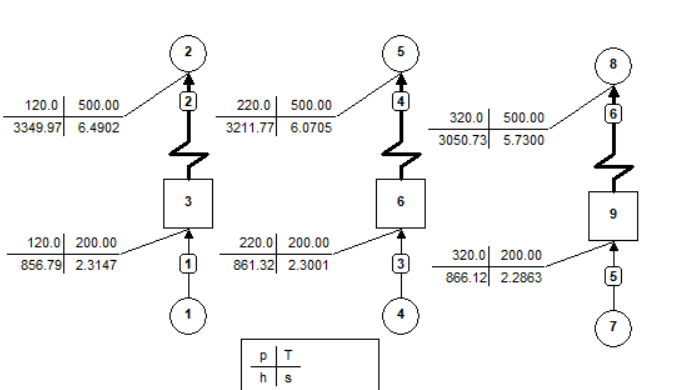

7. 报告内容：3个工况的表格；手绘的曲线（签名、拍照、摆正后放在word中）；软件建模完成，正确计算后的界面（必须标注进出口参数，包含参数图例），软件绘制的T-S图。不同的参数设置方案的说明。




8. 项目指导见下一节内容。模型参数设置方案参考：






进口 'Sink/Source', POUT=  120, TOUT=  200, DELM=  1

出口 'Sink/Source', TIN=  500

锅炉 'Boiler', DELP=0

软件绘制T-S图的方法：菜单view→newgraph→T-S图→找centents中将3个锅炉均选到右边框中。

本主题讨论区在下面。

格式评分要点

数据正确，格式工整，标注齐全，论述简介清楚。典型的格式审查评分标准：

• 文件命名不规范 -10

• 学号弄错 -10

• 关键图片不全 -10
