三相无功功率的测量
上一节
下一节
授课视频
测量三相无功功率时，虽然可以采用无功功率表，但实际测量时，更多的还是利用单相有功功率表通过一定的接线方式来测量无功功率。
一表跨相法
当三相电路对称时，可以用一个单相有功功率表来测量三相负载总的无功功率。
单相功率表的连接方法是：将功率表的电流线圈串联接入任何一相相线中，将电压线圈支路跨接在没有接电流线圈的其他两相相线上，其发电机端应按正相序接在其中相序超前的一相相线上。
一表法的适用范围是:对称三相三线制电路（负载连接方式不限）和对称三相四线制电路。
两表跨相法
采用两只单相有功功率表，每表都按一表跨相法的接线原则接线，就得到两表跨相法的电路接线图。
★两表跨相法在对称的三相电路中的应用

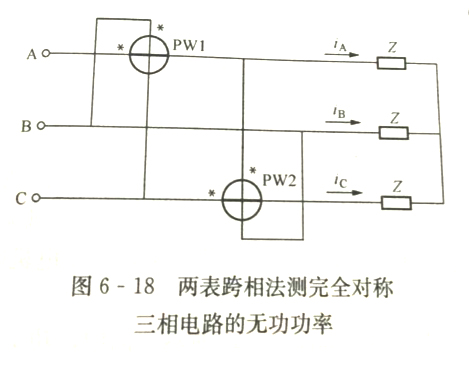

当三相电路为完全对称时，每个功率表都按一表跨相法的连线原则接线，便可得到两表跨相法测量三相无功功率的电路。两表法也有三种接线法，下图是其中一种。
两表跨相法的适用范围与一表跨相法相同，此外当电源电压不完全对称时也可使用两表跨相法。有些三相无功功率表就是按两表跨相法原理构成的。
★简单不对称的三相电路
所谓简单不对称的三相电路是指电源电压对称，但负载不对称的三相电路。系对于这种不对称的三相三线制系统，用两个有功功率表测量其三相无功功率时，必须采用两表人工中性点法。
★三表跨相法
用三个有功功率表测量三相电路中总无功功率的方法称为三表跨相法。
