三相交流电路根据电源和负载的连接方式不同，分为三相三线制和三相四线制两种系统，且每种系统又有对称和不对称之分。根据三项交流电路的特点，可以分别用一个、两个或三个单项功率表通过一定方式来测量三项有功功率。

三项四线制电路有功功率的测量

★一表法

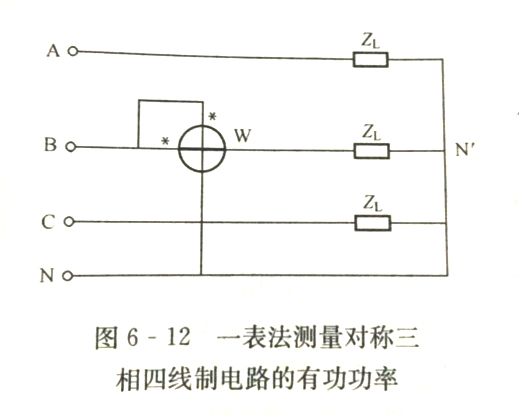

无论三项电路是三项三线制还是三项四线制，只要电路是对称的，就可以用一块单项功率表来测量三项有功功率。在对称三项四线制电路中，三项负载总的有功功率等于每一相有功功率的3倍。所以可以用一个单相功率表如下图所示方式接线：

就可以测量出它的有功功率，即采用所谓的“一表法”测量。

★三表法

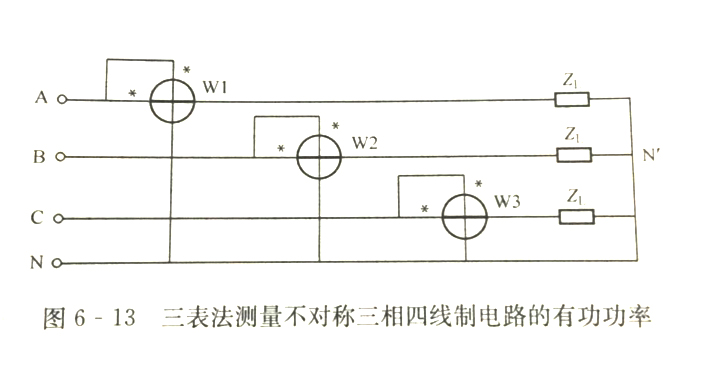

由于三相四线制不对称系统中各相负载的有功功率不相等，所以必须使用三个功率表分别测出各相负载的有功功率，然后将分别测到的各项负载有功功率相加，这就是所谓的“三表法”测量，即三相总有功功率.其接线方法如下图所示：
