电动系电流表和电压表
★电动系电流表
电动系电流表有两种连接方式，即定圈和动圈的串联、定圈和动圈的并联。

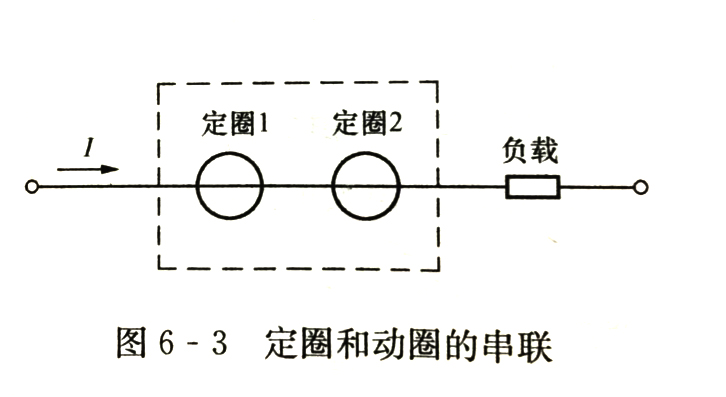

定圈和动圈的串联如下图所示：
此时ψ=0，所以偏转角为，即α和被测电流的平方成正比，所以标尺的刻度具有平方律的特点。但两线圈的直流串联允许流通的电流较小，一般在0.5A一下，所以定圈和动圈的串联方式只适用于小电流的场合。

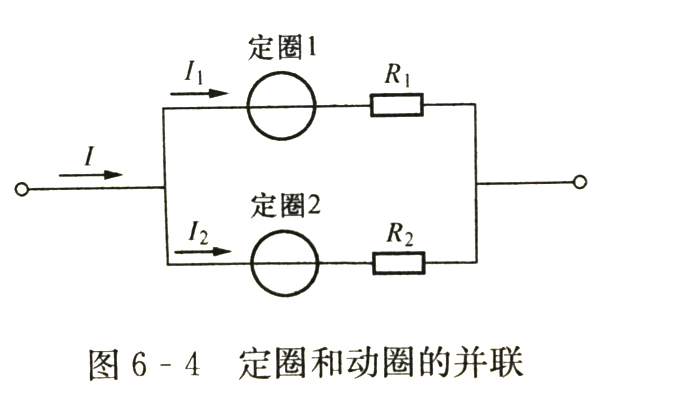

定圈和动圈的并联如下图所示：
定圈和动圈的电阻分别为R01和R02，且分别串联上电阻R1和R2，与动圈相串的电阻R2要选得较大，以便限制动圈中的电流。由电路并联的分流特性，可知
则可推得偏转角为
式中 K，K-常系数。
由上式可知，仪表的标尺刻度仍然具有平方律的特性。
★电动系电压表
将电动系测量机构的定圈和动圈串联后，再与附加电阻串联起来，就是电动系电压表。线圈中的电流和仪表两端的被测电压成正比，因此，仪表的偏转角和被测电压的平方成正比，其标尺刻度不均匀，也具有平方律的特点。
电压表的一般做成多量限的仪表，量限的交换是通过改变附加电阻来改变的。

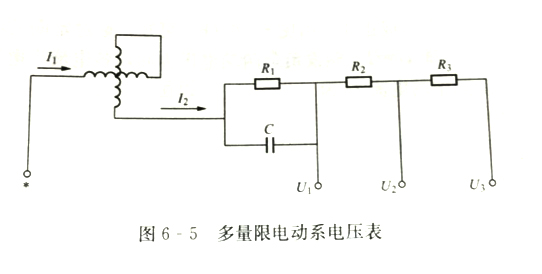

如下图所示为多量限的电动系电压表的电路。
因为线圈存在电感，当被测电压的频率发生变化时，将引起仪表内阻抗的变化，从而造成误差。图中R₁和C的并联电路的作用就是补偿这种频率误差，称为补偿电容。这种电路可用于较宽频率范围的测量。
