电磁系电流表

在磁电系测量机构中，因为被测电流通过定圈，只要加粗定圈导数，就可以通过较大的电流，所以电磁系电流表实际上就是一个电磁系测量机构。它直接串联在电路中。

可携式电流表的不同量限常用定圈的分段，然后用连接片、插销等方式来改变线圈的串、并联方式来获得。

★单量限电流表

电磁系单量限电流表是最简单的一种仪表，安装式电流表大多制成单量限的。

只要将测量机构的定圈与被测电路串联，就可以测量该电路的电流。

在测量小电流时，仪表直接串联接入被测电路；测量大电流时，常与电流互感器配合使用。

通过改变定圈的导线直径和匝数，电磁系测量机构就可以制成任何量限的电流表。所以电磁系电流表对安匝数有一定的要求，必须有足够的安匝数，才能产生足够的磁场和转矩，一般要求200-300安匝为宜。在测量中被测电流是通过定圈的，只要改变定圈的线径，就可以改变被测电流的大小。一般来说，线圈的匝数少、线径粗，则电流量限就大；反之，电流的量限就小。

★多量限电流表

多量限电磁系电流表的测量线路，一般是采用定圈分段绕制，利用分段线圈的串联或并联的连接来改变量限的，而串、并联的换接方式通过转换装置来实现的。

常见的量限转换装置有插销式、连接片式和转换开关式三种。

在改变量限时，一定要保持定圈总安匝数及定圈内磁场分布不变，以保持在同一标尺上有较好的重合性。

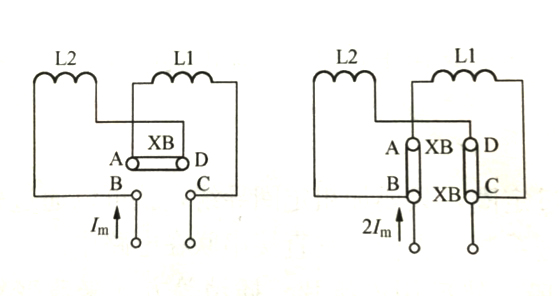

                                                         连接片式量限转换装置

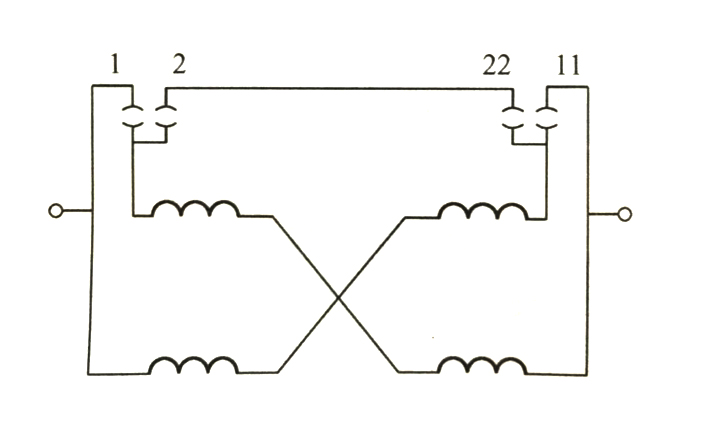

                                                            插销式量限转换装置

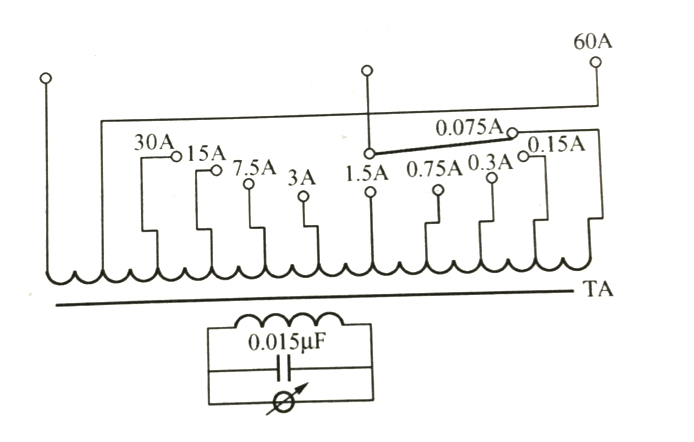

                                                       内附电流互感器量限转换开关
