电磁系测量机构结构和工作原理

电磁系测量机构是利用载流的定圈产生的磁场，对可动铁片产生的吸引力或排斥力而制成的。

根据电磁力相互作用的不同，电磁系仪表的测量机构可分为扁线圈吸引型、圆线圈排斥型和排斥吸引型。

电磁系仪表的测量机构主要通过被测电流的定圈和处于定圈内的可动软磁铁片组成。

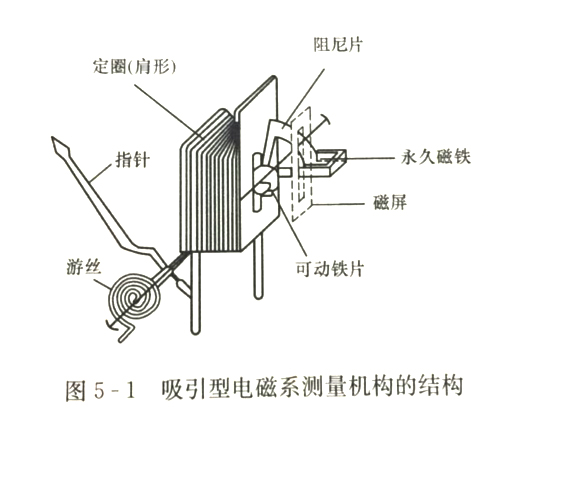

★吸引型结构，如下图所示：

吸引型电磁系仪表的测量机构主要由七部分组成，分别是定圈、阻尼片、永久磁铁、磁屏蔽体、游丝、可动铁片和指针。

定圈是指电磁系机构的固定部分是中心有狭缝的扁形线圈；

可动铁片是指的有偏心的固定在转轴上的由软磁材料制成；

游丝可以产生反抗力矩。

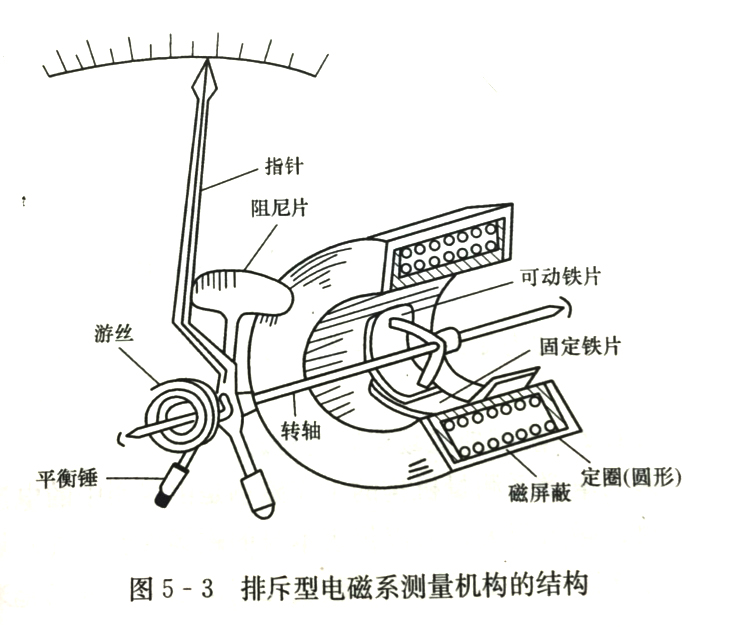

★排斥型结构，如下图所示：

排斥型电磁系测量机构的固定部分包括定圈和固定在此线圈内壁上的固定铁片，活动部分则由转轴、固定在转轴上的可动铁片、游丝、指针和阻尼片等组成。

★排斥吸引型结构

排斥吸引型的结构与排斥型有些相似，定圈也是圆形的，但是其固定铁片和可动铁片的数量较多。
