万用表可用来检测电位器、检测电容器、检测二极管、三极管等等，先来看一个检测电位器的实例。

使用万用表检测电位器的方法如下：

◤用万用表欧姆挡测量电位器的两个固定端的电阻，并将测量出来的电阻与标称值进行比较。若万用表测量出来的阻值比标称值大得多，则电位器已损坏；若指示的数值不稳定，不停的跳动，则表明电位器内部接触不好。

◤用万用表欧姆挡测量电位器滑动端与固定端的阻值变化情况。移动滑动段，若万用表测量出来的阻值从小到大连续变化，最小值越小，最大值越接近标称值，则表明电位器质量越好；若测量出来的阻值间断或不连续，则说明电位器滑动端接触不良，不能选用。

检测二极管

使用万用表检测二极管，主要是判断极性和质量好坏。

★判断极性

根据二极管正向电阻小，反向电阻大的特点，将万用表拨到欧姆挡。

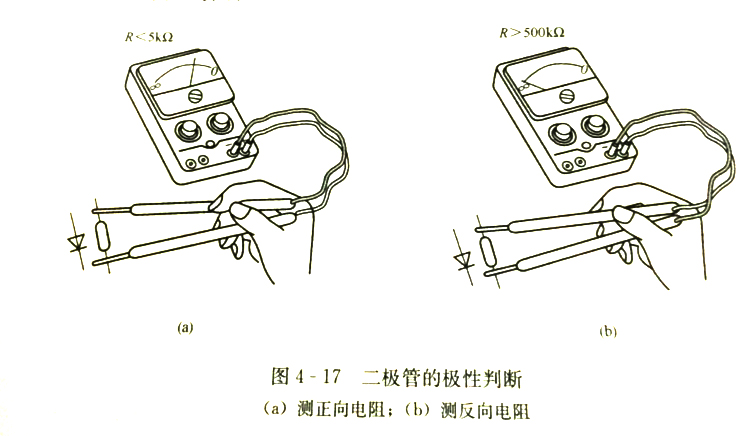

小功率二极管一般用R×100Ω挡或R×1ΚΩ挡，不能用R×1ΚΩ挡，因其电流较大，可能损坏二极管；也不能用R×10Ω挡，因为R×10Ω挡电压过高，可能击穿管子。大功率二极管可选用R×1挡。将两表笔分别接触二极管两个电极，测得一个电阻值，交换电极再测一次，从而得到两个电阻值。测量方法如下图：

一般来说正向电阻小于5ΚΩ，反向电阻大于500ΚΩ。性能好的二极管，一般反向电阻比正向电阻大几百倍。阻值较小的一次，与黑表笔相接的一端为阳极；阻值较大的一次，与黑表笔相接的一端为二极管的阴极。

★判别质量好坏

将万用表拨到欧姆挡（一般用R×100Ω挡R×1ΚΩ挡），如果测得的正、反向电阻很小或等于零，则说明管子内部已击穿或短路；如果正、反向电阻均很大或接近无穷大，说明管子内部已开路；如果电阻值相差不大，说明管子性能变差。上述三种情况发生时二极管均不能使用。
