电子式数字万用表
上一节
下一节
授课视频
电子式数字万用表的面板结构

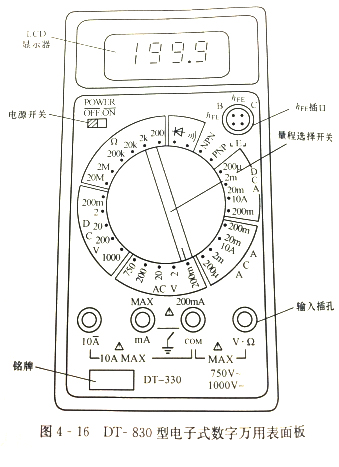

电子式数字万用表的面板结构主要包括液晶显示器、电源开关、量程选择开关、插口和输入插孔。下面以DT-830型电子式数字万用表为例介绍，其面板如下图所示：
DT-830型电子式数字万用表面板由五部分组成，各部分的名称和作用如下：
◣液晶显示器。显示各种被测量的数值，包括小数点、正负号及溢出状态。
◣电源开关。接通和切断表内电池电源。
◣量程选择开光。根据具体情况转换不同的量程、不同的物理量。
◣插口。用来进行三极管参数的测量。
◣输入插口。用来外接测试表笔。
电子式数字万用表的主要功能及技术指标
主要功能
电子式数字万用表的主要功能除和模拟式万用表一样具有直流电流、电压的测量和交流电流、电压的测量以及电阻的测量外。还能够进行二极管结电压的测量、三极管晶体管的测量和线路通短的测量。
技术指标
▼测量准确度。电子式数字万用表的误差主要包括基准源误差、输入放大器误差、非线性误差和量化误差。
▼分辨力。分辨力指其末位一个字所对应的数值。
▼输入阻抗。输入阻抗指其处于工作状态下，从输入端看进去的输入电路的等效阻抗。
▼测量速度和响应时间。测量速度是指在单位时间内，按规定的准确度完成测量的次数；响应时间是指从输入信号发生突变的瞬间，到满足准确度的、新的稳定显示值之间的时间间隔。
