测量直接电流的基本原理
一个礠电式表头就是一个电流表，只不过其量程为Ig（一般为几微安至几十微安）。

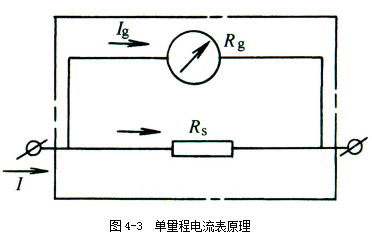

若要测较大的电流时，在表头两端并联一个适当阻值的电阻即可，如下图所示：
其中Rs称为分流电阻（分流器），阻值大小的计算式为
式中 n_____表头量程扩大的倍数，n＝I/Ig。
当Rs为定值时，被测电流I与流过表头的电流的大小成一定的比例关系，因此表头指针的偏转角可以反映被测电流的大小。
多量程的电流表，即在表头两端并联上不同阻值的电阻，由转换开关接入电路。

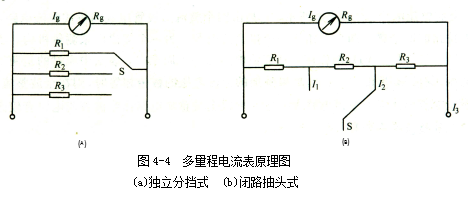

分流器有两种连接方法，即独立分档式和闭路抽头式。从保护表头的安全因素出发，若开关接触不良，独立分档式可能损坏表头，而闭路抽头式可避免损坏表头，因此多采用电路闭路抽头式。这两种连接方式的原理如下图所示。此电流表有三挡量程，分别为I1、I2、I3。
测量直流电压的基本原理
用单独的一个磁电式表头就可测量小于Ug(Ug=IgRg)的直流电压。

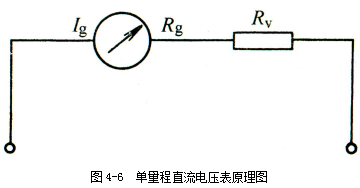

若要测较大的电压时，根据串联电阻可以分压的原理，在表头上串联一个适当的电阻即可，如下图所示：
图中Rv称为分压电阻，阻值大小的计算式为：
式中 m_____表示表头量程扩大的倍数，m=U/Ug。
当Rv为定值时，被测电压U与流过表头的电流的大小成一定的比例关系，因此表头指针的偏转角可以反映被测电压的大小。

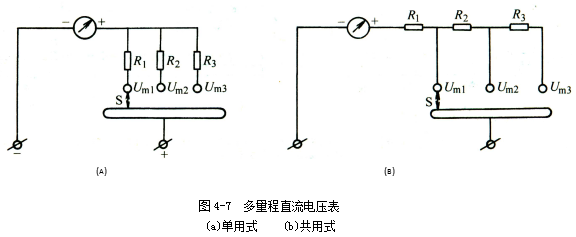

若多个分压电阻与表头串联，就可制成多量程的直流电压表。其连接方式分为单用式和共用式两种，如下图所示：
