绝缘电阻表
绝缘电阻表又称兆欧表或摇表。
它是用来测量大电阻和绝缘电阻的，计算单位是兆欧用“ΜΩ”表示。
电气设备和输电线路绝缘性能的好坏，关系到设备和线路的正常运行和工作人员的人身安全。
绝缘电阻的阻值都比较大，从几十到几千兆欧，在这个范围内万用表的欧姆挡的刻度很不准确，况且万用表测量电阻所用的电源电压比较低，在低电压下呈现的绝缘电阻值不能反映在高电压作用下的绝缘电阻的真实值，因此测量绝缘电阻不能用万用表而必须用具有高压电源的绝缘电阻表进行测量。
各种电压等级的电气设备和线路的绝缘电阻大小都有具体的规定，一般来说，绝缘电阻越大，绝缘性能越好。

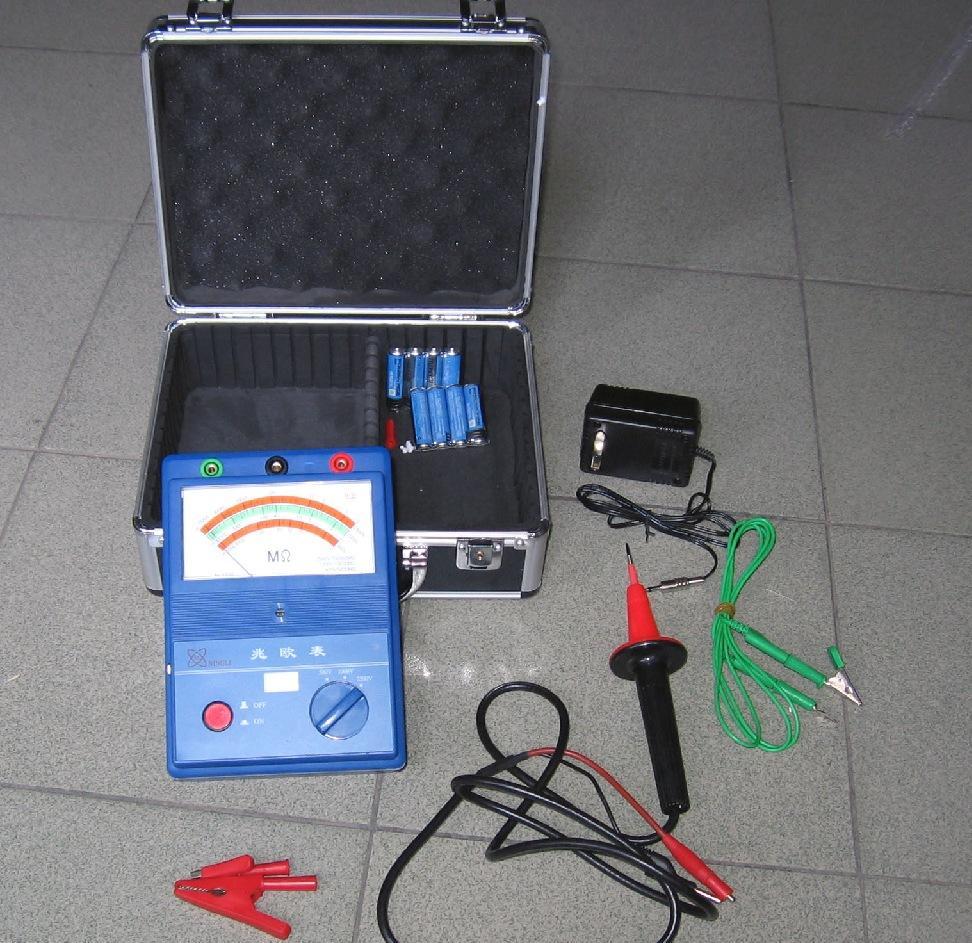

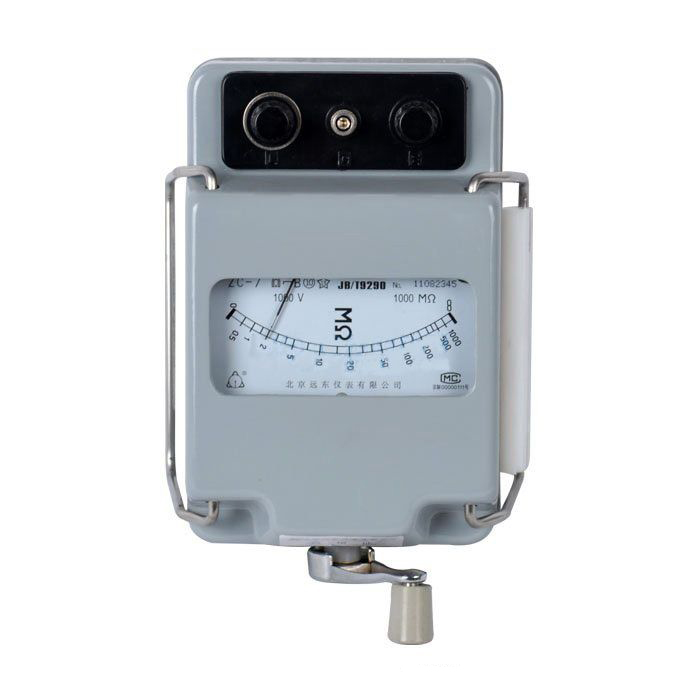

常用的绝缘电阻表的外形如下图所示：
绝缘电阻表的结构
绝缘电阻表的种类很多，但其结构基本相同，都是由比率型磁电系测量机构和手摇发电机两个部分组成。
绝缘电阻表的使用
▲绝缘电阻表的选择
通常绝缘电阻表按其额定电压分为500、1000、2500、5000V几种。
通常应根据被试设备的额定电压来选择绝缘电阻表，绝缘电阻表的额定电压过高，可能在测试中损坏被试设备的绝缘。
一般来说，测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V绝缘电阻表：额定电压为1000V及以上的设备或线路，则选用2500V的绝缘电阻表。

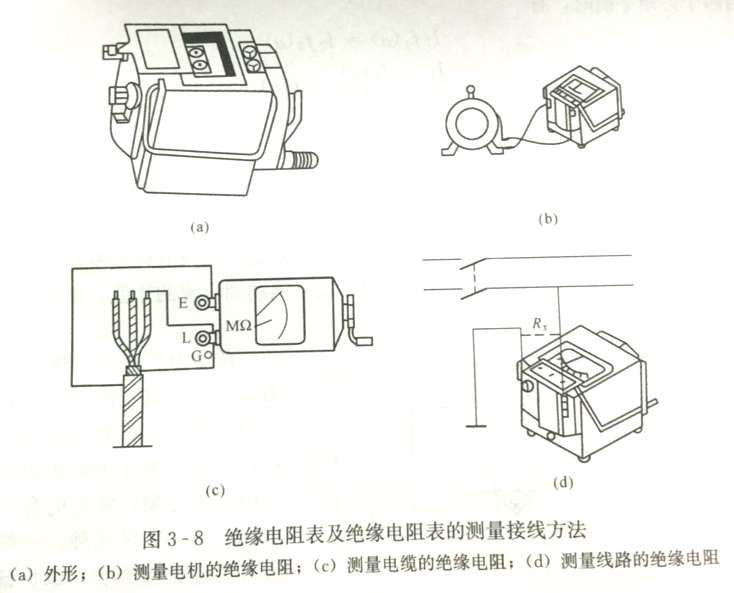

▲绝缘电阻表的接线
绝缘电阻表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E)和“线路”（L），另一个较小的接线柱上标有“保护环”（或“屏蔽”）（G）。
▲使用绝缘电阻表的注意事项
◤测量电气设备和线路的绝缘电阻时，必须先切断电源，然后将设备、线路进行放电，以保证人身安全和测量准确。
◤绝缘电阻表使用时应放在水平位置，未接线前先转动绝缘电阻表做开路试验，指针应指在“∞”处，再将L和E两个接线柱短接，慢慢转动绝缘电阻表，看指针是否指在“O”处，若能指在“O”处，说明绝缘电阻表是好的。
◤绝缘电阻表接线柱上引出线应用多股软线且要有良好的绝缘，两根引线切忌绞在一起，避免造成测量数据的不准确。
◤绝缘电阻表测量完后应立即使被测物放电，在绝缘电阻表的摇把没有停止转动和被测物没有放电前，不可用手进行拆除引线或触及被测物的测量部分，以防触电。
