电工测量仪表的分类

 根据其在进行测量时得到被测量数值的方式不同主要可分为三类：

●电测量指示仪表

●比较式仪表

●数字式仪表

电测量指示仪表

 用来测量电量(如电流、电压、功率、相位、频率、电阻等)的指示仪表、称为电测量指示仪表。它不仅可以用来测量各种电量，而且经过相应变换器的转换，还可以用来间接测量各种非电量(如温度、湿度、速度、压力等)

电工测量仪表常见的分类方法有下面几种：

 1)根据仪表的工作原理可分为磁电系、电磁系、电动系、整流系、感应系、热电系及电子系等。

 2)根据被测量的特征可分为电流表、电压表、功率表、欧姆表、电度表、频率表、相位表、绝缘电阻表（兆欧表或摇表）、万用表等等。

 3)根据被测量的性质可分为直流仪表、交流仪表及交直流两用仪表等。

 4)按仪表的使用方法可分为开关扳式和可携式仪表。开关板式仪表通常固定在开关板或配电盘上，误差较大。可携式仪表一般误差较小，准确度高。

 5)按国家标准《GB/T 7676.2-1998直接作用模拟指示电测量仪表及其附件》之规定，电压表和电流表的精度等级分为0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级；功率表和无功功率表的精度等级分为0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级；频率表的精度等级分为0.05、0.1、0.15、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。数字越小，仪表的准确度就越高。

6)按仪表对外电磁场的防御能力可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四级，其中Ⅰ级的防御能力最好。

7)按仪表的使用环境条件可分为A、B、C三组。其中C组环境最差，A、B两组用于室内，C组用于室外或船舰、飞机、车辆上。

8)按仪表的外壳的防御性能可分为普通、防溅、防水、防暴等类型。

比较式仪表：

比较式仪表是指象电桥、电位差计、标准电阻箱等用比较法进行测量的仪器。其准确度高，但操作复杂，测量速度较慢。

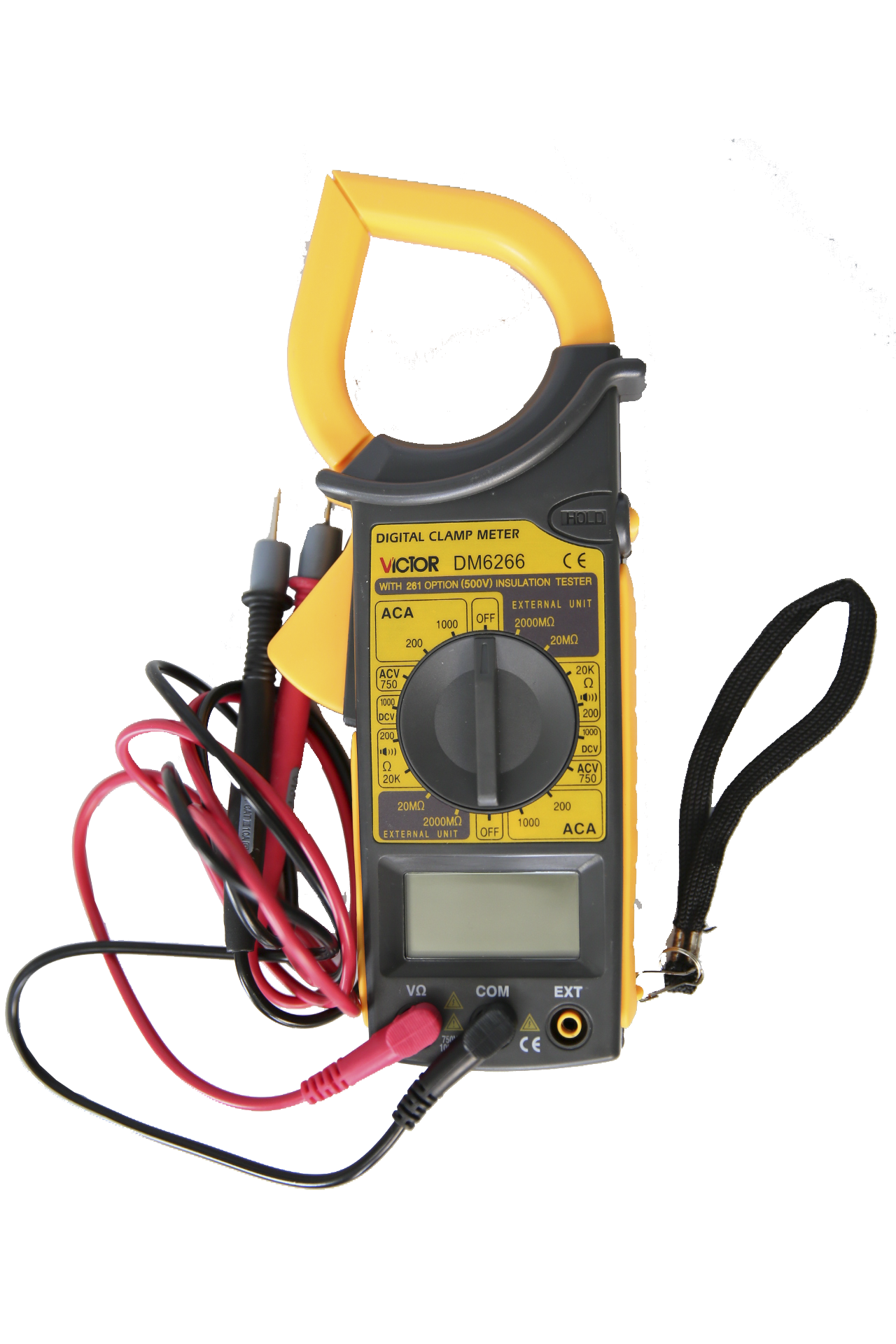

数字式仪表：

 ^{数字式仪表是指在显示器上用数字直接显示测量值的仪表。它的特点是将被测量以数字方式直接显示出来，速度快、准确度高、读数方便，与微处理器配套使用使自动化程度提高。}

电工仪表的表面标记

电工仪表的型号
