本节主要介绍生成树（STP）技术。要求理解生成树的含义和作用；能够区分STP、RSTP、MSTP；能够在中小型局域网中规划和部署生成树。



知识准备：

1、交换机环路

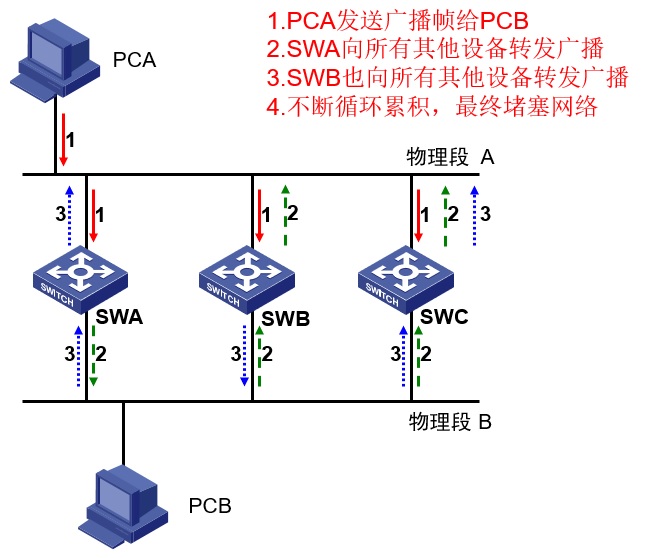

    交换机互相之间存在多条链路。通常是由于链路冗余设计、错误连线、错误配置，使得网络中存在线路环路。这种情况下，如果不进行处理，那么数据帧会在网络中重复传播，引起广播风暴等问题，造成网络堵塞。

2、链路冗余

    为了保持网络的稳定性，在多台交换机组成的网络环境中，通常都使用一些备份连接，以提高网络的健壮性、稳定性，这里的备份连接也称为备份链路或者冗余链路。

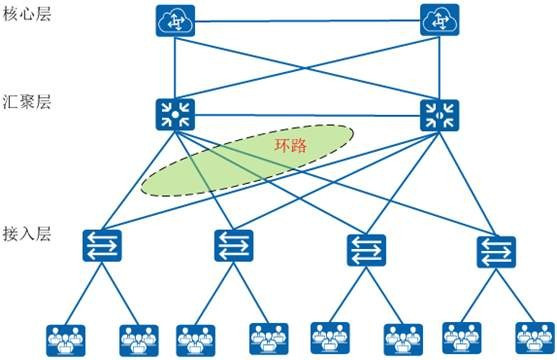

    一个典型的企业局域网拓朴如下图所示，可以看出链路冗余是必要的：

3、树型拓朴

    树型拓扑结构是指网络节点呈树状排列，整体看来就象一棵朝上的树，因而得名。在树型拓扑中，从一个叶子节点到另一个叶子节点，有且只有一条路径，不存在环路。可以找一棵树，从一片叶子开始，顺着树枝划线到其他任意一片叶子，有且只有一条线。

4、生成树协议

    如果网络中存在冗余链路，生成树协议会根据算法把其中若干条逻辑阻断，仅保留一条可用。从而保证任意两个交换机之间只有一条单一的活动链路。因为这种生成的拓扑结构很像是以根交换机为树干的树形结构，故称为生成树协议。
