本节学习任务
（1）掌握电力系统的额定电压；
（2）掌握电力系统各级电压的配合；
（3）掌握变压器的分接头；
本节作业测试题
所有电气设备都是按指定的频率和电压设计制造的，在此频率和电压下运行电气设备将具有最佳的技术经济指标。这个指定的频率和电压称为电气设备的额定频率和额定电压。
目前，世界上的电网工作频率（简称工频）有两种：60Hz和50Hz。北美采用60Hz，欧洲、亚洲等多数地区采用50Hz。一个实际正常运行的电力系统，其工作频率是一样的，处处相同（交直流混合电力系统除外），但额定电压随电气设备而不同，即使在同一电压等级范围内，各处的电压也不完全相同。这是电力系统的频率和电压所具有的不同特点。
为保证电气设备生产的系统和标准化，各国都制定有标准的额定电压等级。我国制定的标准额定电压分为三类：第一类为100Ｖ以下适用于蓄电池和安全照明用具等电气设备的额定电压；第二类为500V以下适用于一般工业和民用电气设备的额定电压；第三类为1000Ｖ以上高压电气设备的额定电压，也是电力系统中的额定电压。
定义
额定电压是电气设备（包括用电、供电设备）长期稳定工作的标准电压。额定电压可以从用电设备和供电设备两方面进行理解，用电设备的额定电压表示设备出厂时设计的最佳输入电压，通常也是比较容易取得的电源供给电压。供电设备的额定电压表示供电系统的最佳输出电压，需要与用电设备的额定电压进行匹配，包括电网额定电压、发电机额定电压和电力变压器的额定电压。
意义
额定电压下，用电设备、发电机和变压器等在正常运行时具有最大经济效益。此时设备中的各部件都工作在最佳状态，性能比较稳定，寿命相对较长。指定用电设备的额定电压有利于电器制造业的生产标准化和系列化，有利于设计的标准化和选型，有利于电器的互相连接和更换，有利于备件的生产和维修等。此外，为了避免电压等级数量的无限制扩大，导致互联困难，必须使电网的额定电压标准化，为取得最佳的技术经济性能，电力设备需要在额定电压下进行优化设计、制造和使用。
额定电压确定

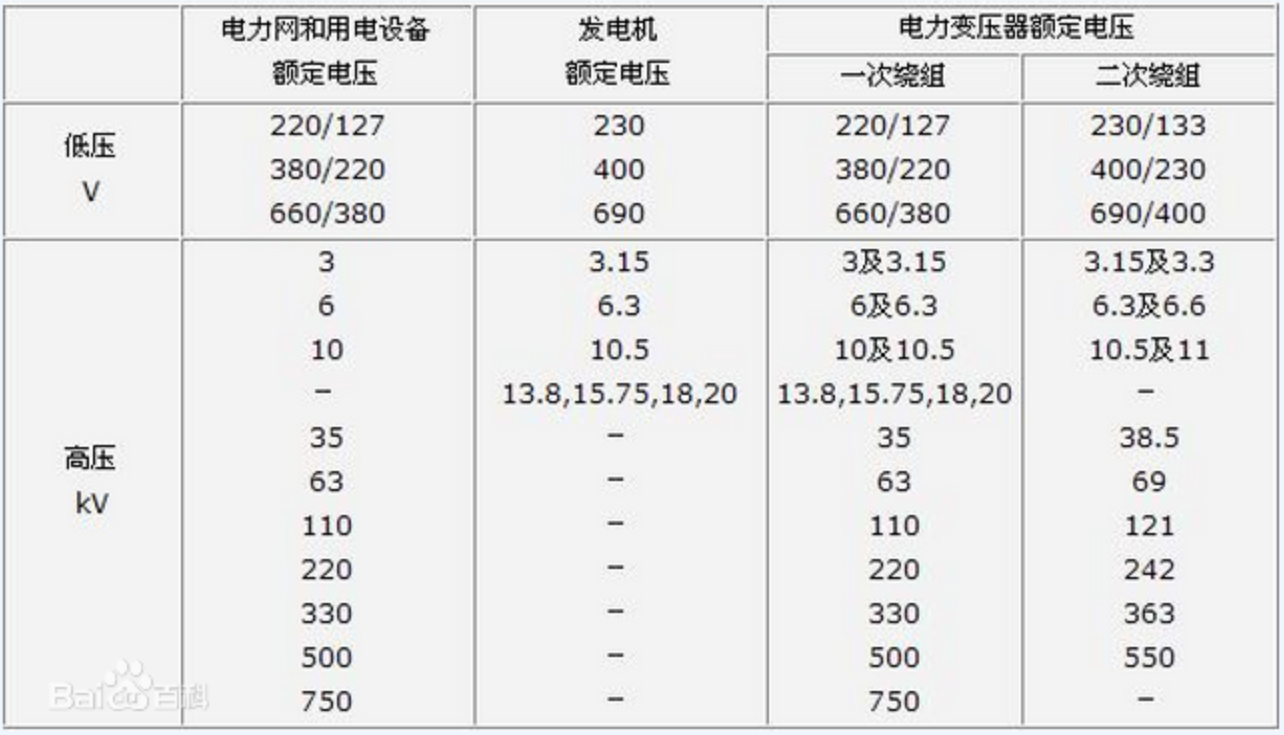

电网电压是有等级的，各级电网中电力设备的额定电压有较大差异。电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。
（1）用电设备的额定电压
电器额定电压的计算方式与普通电压计算方式相同，但是通常为固定值以便于与供电系统匹配。用电设备的额定电压和电网的额定电压一致。实际上，由于电网中有电压损失，致使各点实际电压偏离额定值。为了保证用电设备的良好运行，国家对各级电网电压的偏差均有严格规定。显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。
我国通用的电器额定电压为220V（单线用电器，如日常家电）或者380V（三线用电器，如大功率电动机）。用电设备的标签上会标出其额定电压和额定功率，如灯泡“PZ220-40”、吹风机“220V 1000W”，其中的220均代表额定电压。
（2）供电系统的额定电压
电网的额定电压等于线路首末两端电压的平均值，此电压作为确定其他电力设备额定电压的依据。
发电机的额定电压规定比同级电网电压高5%。
电力变压器变压器的额定电压分为一次和二次绕组。对于一次绕组，当变压器接于电网末端时，性质上等同于电网上的一个负荷(如工厂降压变压器)，故其额定电压与电网一致；当变压器接于发电机引出端时(如发电厂升压变压器)，则其额定电压应与发电机额定电压相同。对于二次绕组，额定电压是指空载电压，考虑到变压器承载时自身电压损失(按5%计)，变压器二次绕组额定电压应比电网额定电压高5%，当二次侧输电距离较长时，还应考虑到线路电压损失(按5%计)，此时， 二次绕组额定电压应比电网额定电压高10%。 [2]
