任务描述

机械中的拨叉,一般分为拨叉爪子,拨叉轴和拨叉手柄座。主要是拨动滑 移齿轮,改变其在齿轮轴上的位置,可以上下移动或左右移动,从而实现不同的 速度。或则是机械产品中离合器的控制,比如端面结合齿的结构,内外齿的结构, 都需要用拨叉控制其一部分来实现结合与分离。还有一种是机械产品中电器的控 制也是需要拨叉来实现开关的闭合与断开,一般是电器盒中两边各一个碰卡开 关,拨叉左右或上下拨动,从而实现机床不同方向的运转。本次任以拨叉为例主要了解拨叉类零件的结构特点，视图表达方法，尺寸标注，合理选用技术精度，并能完整绘制出轴类零件工程图样。本次任务需要完成拨叉零件的测量、草图绘制、工程图绘制。

任务目标

1. 根据测绘零件，选择箱体类零件正确的主视图及相关视图；

2. 零件尺寸齐全、正确、清晰；

3. 零件的尺寸标注清晰、正确，同时给出合理的技术要求；

4.使草图纸（坐标纸）徒手绘制出轴类零件草图

5. 在零件的右下角自定尺寸徒手绘制标题栏，按格式要求填写内容。

工量具准备

任务实施

一、测量并草绘拨叉类零件

拨叉零件草图绘制按要求画在 A4 草图纸上，具体要求如下：

（1）分析拨叉零件结构，根据图纸大小选取合适的比例，采用合理的表达方案详细画出零件各部分的内外部结构；

（2）选择正确的尺寸基准，画出尺寸线和尺寸界线，将测得的数据填写在尺寸线上。

（3）正确标注尺寸公差、几何公差、表面粗糙度要求及简单的技术要求。

二、CAD设计零件图

根据草绘图纸，使用 CAD 软件，进行法兰盘的二维工程图绘制，学会用软件绘制盘盖类零件图时操作方法、步骤、技巧等。

（1）图层设置

赋予各类图线的线型、颜色等属性，文字样式、标注样式的设置应满足机械制图国家标准要求；（图层底色为黑色）

（2）二维图表达

① 图幅选择、视图选择、视图配置及表达方案合理；

② 所绘制视图的要素完整、准确；

③ 尺寸齐全、正确、清晰及技术要求书写合理；

④ 正确标注零件的尺寸精度、几何精度、表面粗糙度等要求；

⑤ 按照下表 要求正确填写标题栏；

⑥ 文件保存为 DWG 格式，并以零件的“代号+名称”的方式命名，并生成PDF文件。

三、相关知识

一、拨叉类零件的结构特点

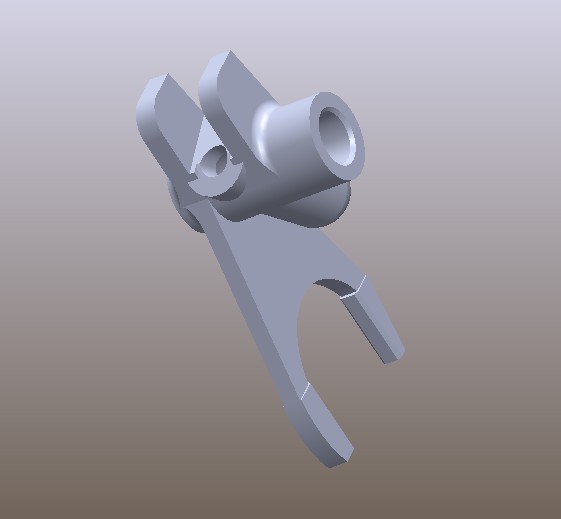

  拨叉在机器设备中拨叉类零件主要起到连接、波动、支撑等作用，常见的有支架、拨叉、连杆、摇杆和杠杆等，如图所示。其中支架用于做机构的连接；拨叉用于变速箱，用在改变轴上滑移齿轮和离合器的位置，以便达到变速或运动的离合的目的；

拨叉类零件属于异形类零件，其用途不同，形状也有所不同，但其共同的特点都是呈很不规则的非对称结构。

（1）工作部分：根据用途分为圆孔、定位平面等结构。

（2）结合部分：主要是通过内孔装在轴上。

（3）连接部分：有筋板、锻造和拔模斜度，一般不需加工。

二、拨叉类零件的视图表达

  拨叉一般按照工作位置来确定主视图方向，为了表达连接部分套筒内部孔的结构，常在左视图中采用剖视，根据具体结构可以采用局部剖或全剖，如连接部分是倾斜的，可以采用斜视图的表达方式，结合部分往往采用断面图的方式进行表达。

一、拨叉类零件结构分析

二、拨叉类零件主视图绘制

三、拨叉类零件其他视图绘制
