表面粗糙度的标注与选择
  • 1 任务描述
  • 2 任务实施
  • 3 任务课件
  • 4 任务检测

任务描述

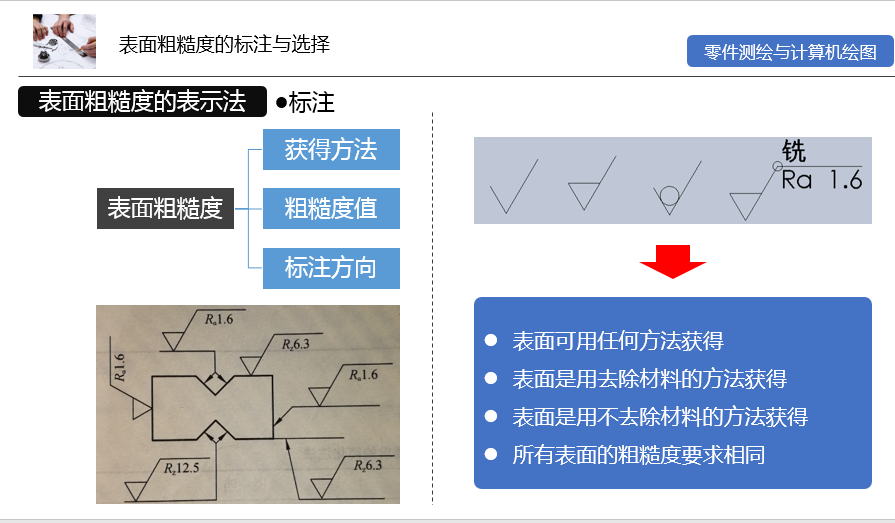

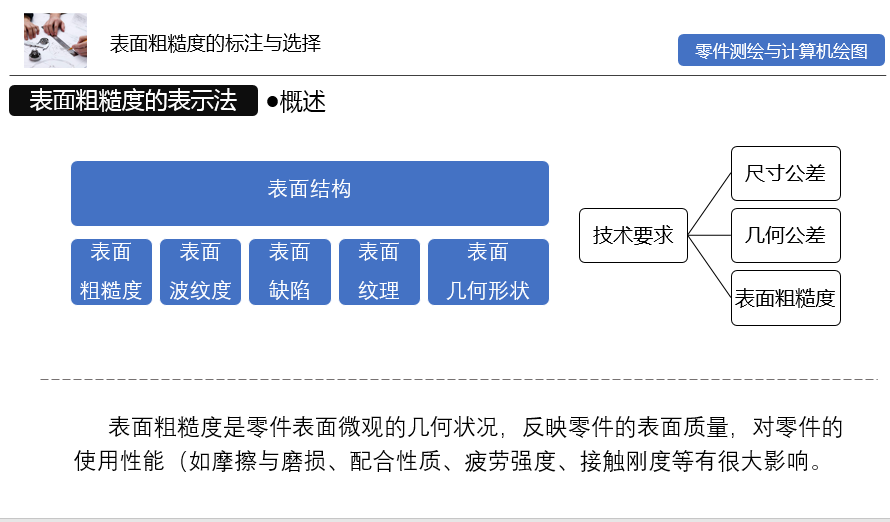

表面粗糙度是指加工表面具有的较小间距和微小峰谷的不平度  。其两波峰或两波谷之间的距离（波距）很小（在1mm以下），它属于微观几何形状误差。表面粗糙度越小，则表面越光滑。

表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动等。由于加工方法和工件材料的不同，被加工表面留下痕迹的深浅、疏密、形状和纹理都有差别。

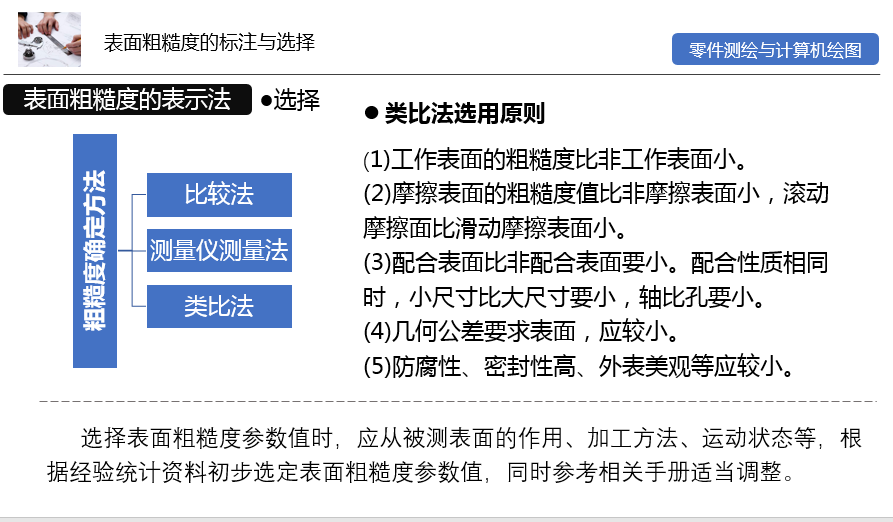

表面粗糙度与机械零件的配合性质、耐磨性、疲劳强度、接触刚度、振动和噪声等有密切关系，对机械产品的使用寿命和可靠性有重要影响。一般标注采用Ra 本次任主要学习表面粗糙度的合理选择、正确标注。

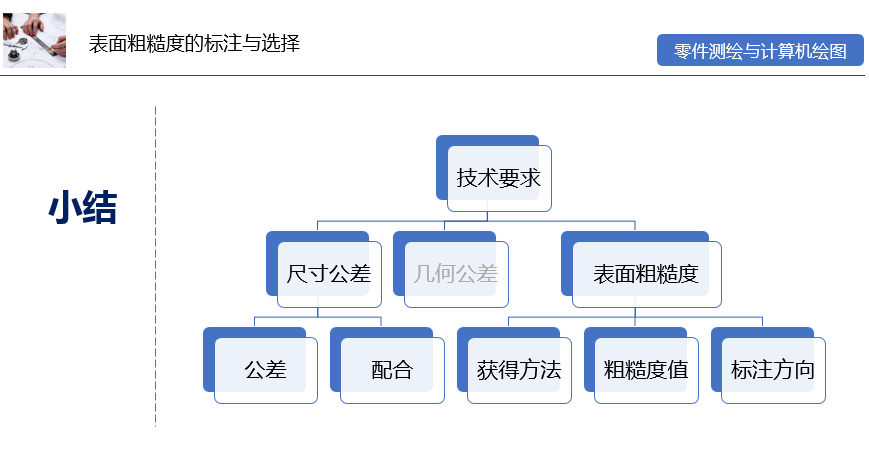

任务目标

1.表面粗糙度的基本概念

2.掌握表面粗糙度的标注及选择
