任务描述
盘盖类(轮盘类零件)主要起传动、连接、支承、密封等作用,如手轮、法兰盘、各种端盖等。盘盖类零件是零件中的一个大类,也是机器上的常见零件,其结构特征径向大、轴向小的扁平状结构,其还能细分成:盖(如轴承盖、端盖等)、轮(齿轮、手轮、带轮等)、盘(法兰盘、托盘等)。盘盖类零件包括端盖、阀盖、齿轮等,这类零件的基本形体一般为回转体或其它几何形状的扁平的盘状体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。轮盘类零件的作用主要是轴向定位、防尘和密封,如轴承盖、齿轮泵端盖等。本次任务要完成盘盖类零件的草图绘制、零件图绘制。通过本次任务的实施,掌握盘盖类零件的相关知识点。
任务目标
1. 根据测绘零件,选择盘盖类零件正确的主视图及相关视图;
2. 零件尺寸齐全、正确、清晰;
3. 零件的尺寸标注清晰、正确,同时给出合理的技术要求;
4.使草图纸(坐标纸)徒手绘制出盘类零件草图
5. 在零件的右下角自定尺寸徒手绘制标题栏,按格式要求填写内容。

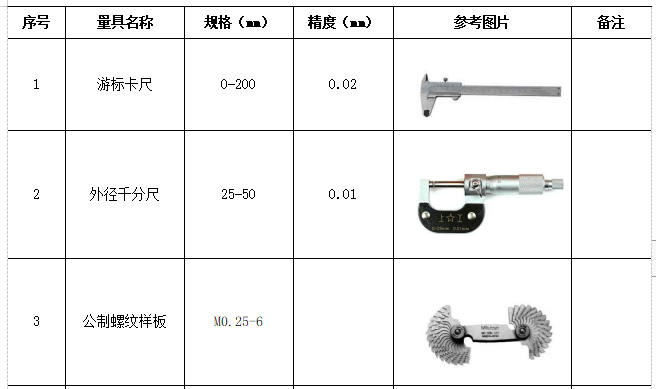

工量具清单

任务实施
一、测量并草绘盘盖类零件
法兰盘草图绘制按要求画在 A4 草图纸上,具体要求如下:
(1)分析零件结构,根据图纸大小选取合适的比例,采用合理的表达方案详细画出零件各部分的内外部结构;
(2)选择正确的尺寸基准,画出尺寸线和尺寸界线,将测得的数据填写在尺寸线上。
(3)正确标注尺寸公差、几何公差、表面粗糙度要求及简单的技术要求。
二、CAD设计零件图
根据草绘图纸,使用 CAD 软件,进行法兰盘的二维工程图绘制,学会用软件绘制盘盖类零件图时操作方法、步骤、技巧等。
(1)图层设置
赋予各类图线的线型、颜色等属性,文字样式、标注样式的设置应满足机械制图国家标准要求;(图层底色为黑色)
序号 | 名称 | 颜色 | 线型 | 线宽 |
1 | 轮廓实线层 | 白色 | continuous | 0.50mm |
2 | 细线层 | 青色 | continuous | 0.25mm |
3 | 中心线层 | 红色 | Center(.5x) | 0.25mm |
4 | 剖面线层 | 绿色 | continuous | 0.25mm |
5 | 标注层 | 青色 | continuous | 0.25mm |
6 | 文字层 | 绿色 | 默认 | 0.25mm |
7 | 文字样式 | 默认 |
(2)二维图表达
① 图幅选择、视图选择、视图配置及表达方案合理;
② 所绘制视图的要素完整、准确;
③ 尺寸齐全、正确、清晰及技术要求书写合理;
④ 正确标注零件的尺寸精度、几何精度、表面粗糙度等要求;
⑤ 按照下表 要求正确填写标题栏;
⑥ 文件保存为 DWG 格式,并以零件的“代号+名称”的方式命名,并生成PDF文件。
序号 | 项目 | 填写内容说明 |
1 | 企业名称 | 所在学校的名称 |
2 | 材料 | 根据零件实际材料填写 |
3 | 零件名称 | 法兰盘 |
4 | 零件代号 | zsjsxy-00-02 |
5 | 比例 | 根据实际绘图比例书写 |
6 | 制图 | 学生姓名 |
7 | 日期 | 根据测绘时间书写日期 |
8 | 共几页 | 单个零件不写,装配部件测绘需要输入 |
9 | 第几页 | 单个零件不写,装配部件测绘需要输入 |
三、 [仿真测绘]

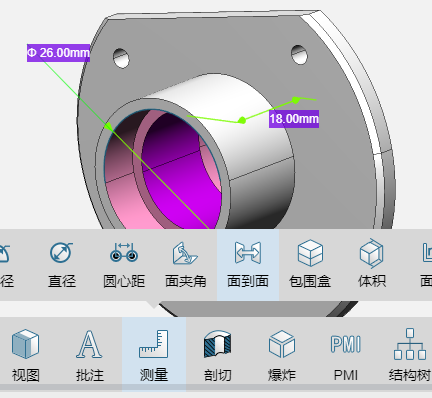

点击图形,进入仿真界面,仔细观看模型,思考如何选择合理的表达方式、草绘、测量尺寸及作出CAD工程图。

四、相关知识
1、盘类零件结构分析
盘盖类(轮盘类零件)主要起传动、连接、支承、密封等作用,如手轮、法兰盘、各种端盖等。盘盖类零件是零件中的一个大类,也是机器上的常见零件,其结构特征径向大、轴向小的扁平状结构,其还能细分成:盖(如轴承盖、端盖等)、轮(齿轮、手轮、带轮等)、盘(法兰盘、托盘等)。盘盖类零件包括端盖、阀盖、齿轮等,这类零件的基本形体一般为回转体或其它几何形状的扁平的盘状体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。轮盘类零件的作用主要是轴向定位、防尘和密封,如轴承盖、齿轮泵端盖等。
2、、盘盖类零件绘制
盘盖类零件的毛坯有铸件或锻件,机械加工以车削为主,主视图一般按加工位置水平放置,但有些较复杂的盘盖,因加工工序较多,主视图也可按工作位置画出。 一般需要两个以上基本视图。 根据结构特点,视图具有对称面时,可作半剖视;无对称面时,可作全剖或局部剖视。其它结构形状如轮辐和肋板等可用移出断面或重合断面,也可用简化画法。 注意均布肋板、轮辐的规定画法。
五、知识拓展
1、旋转剖

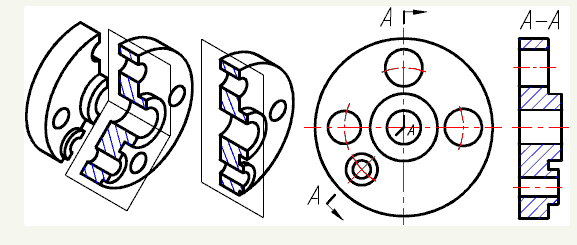

用两相交且其交线垂直于某基本投影面的剖切面剖切物体,这样的剖视方法称为旋转剖。
作旋转剖时,应在剖切面转折和起迄处画上剖切符号、投影方向的箭头及大写字母A,在剖视图上方注明相同的大写字母“A-A”。

2、旋转剖注意事项

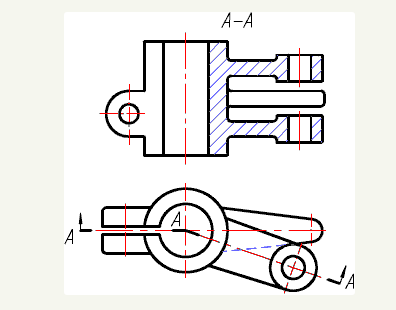

两剖切面的交线应与物体上某孔轴线重合,以免产生不完整要素; 2.剖切面后的其它结构一般仍按原来位置投射,如物体下方的小孔;

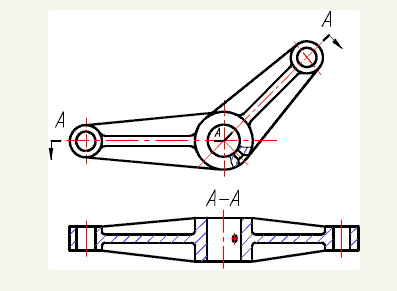

当剖切后产生不完整要素时,如下图物体右边的实心块,此部分按不剖绘制
