5.6  习题与思考

主要内容

一、简答题

1．常见的广域网技术分为哪些类别？

2．OSPF的数据包类型有哪些？

3．OSPF的区域划分有什么作用？OSPF区域划分的原则是什么？

4．进行路由重分发时，应注意哪些问题？

5．PPP PAP和CHAP身份验证有哪几个步骤？

6．MPLS VPN和GRE VPN的特点是什么？两者区别在哪里？

7．IPSec传输模式和隧道模式的区别在哪里？

1.1拓扑设计

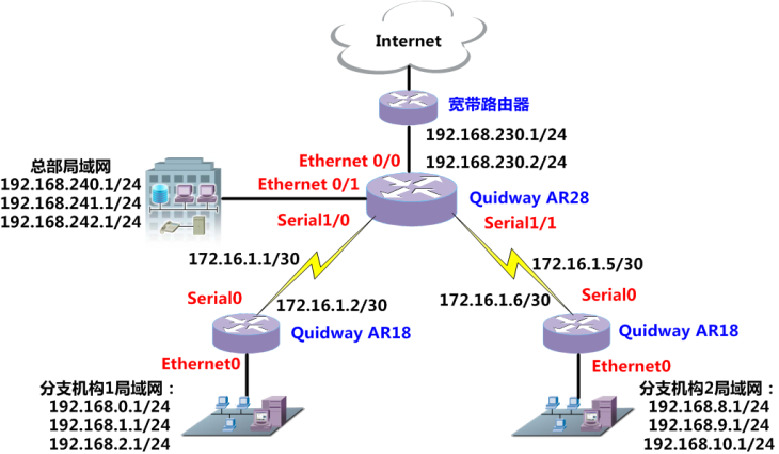

图5-49某企业原有广域网拓扑图

二、实际应用问题解决

图5-49为某企业广域网拓扑图，该企业在2003年使用2M DDN专线组建了连接企业总部和两个分支机构的广域网。该企业使用的广域网互联设备是华为公司的Quidway AR18和Quidway AR28路由器。

表5-5是企业的IP地址分配表。该企业在局域网和广域网设备上全部使用了静态路由。

随着企业的发展，DDN租用专线2M的链路速率已经不能满足企业的数据传输需求。该企业最近又成立了分公司，而且要与另一家企业建立战略合作伙伴关系。因此需要升级、改造现有的广域网。

1.1拓扑设计

表5-5 企业的IP地址分配表

地点	局域网地址（以太网口）	互联地址（E1）	设备
总部	192.168.240.1/24	172.16.1.1/30 (连接到分支机构1)    172.16.1.5/30 (连接到分支机构2)	Quidway  AR 28
	192.168.241.1/24
	192.168.242.1/24
	192.168.230.2/24(上联)
分支机构1	192.168.0.1/24	172.16.1.2/30	Quidway  AR 18
	192.168.1.1/24
	192.168.2.1/24
分支机构2	192.168.8.1/24	172.16.1.6/30	Quidway  AR 18
	192.168.9.1/24
	192.168.10.1/24

该企业对广域网建设的需求如下：

（1）在总部与现有的两个分支机构之间部署绝对可靠而安全的广域网，速率要高于100Mbps，成本不是重点考虑因素，配置、管理要既简单又方便。

（2）在总部与分公司之间部署可靠、易维护、扩展性好的广域网，要保证100Mbps的连接速率，并且要控制成本。

（3）在总部与合作伙伴之间部署安全、可靠的广域网，要尽量使用现有设备并压缩成本开销，对于连接速率，能够满足网页浏览、小文件传输等数据流即可。

（4）改造网络现有的路由协议，以适应网络的扩容需求。

网络设备实验室介绍

什么是RACK

锐捷网络实验室由多台路由器和交换机设备组成的RACK（实验台）;

每个RACK由一台RCMS(访问控制管理服务器）来控制;

网络设备的连接可以任意组合;

用户通过RCMS控制网络实验设备，完成实验功能。

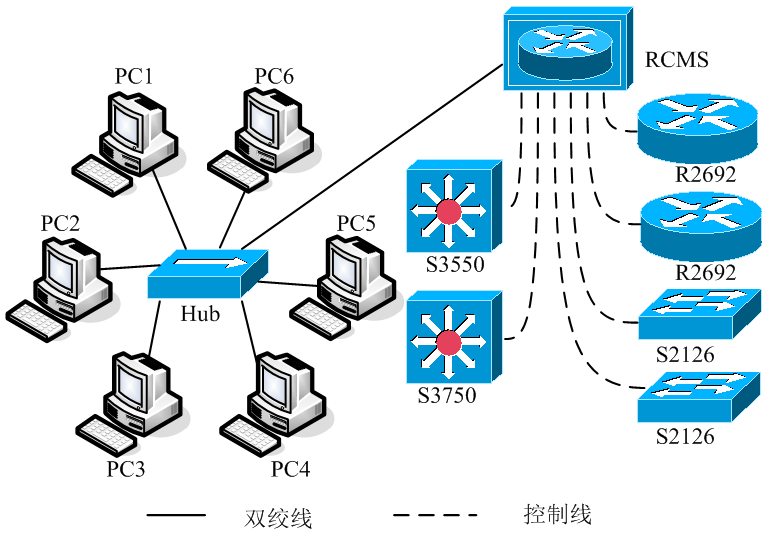

实验室每组RACK连接示意图

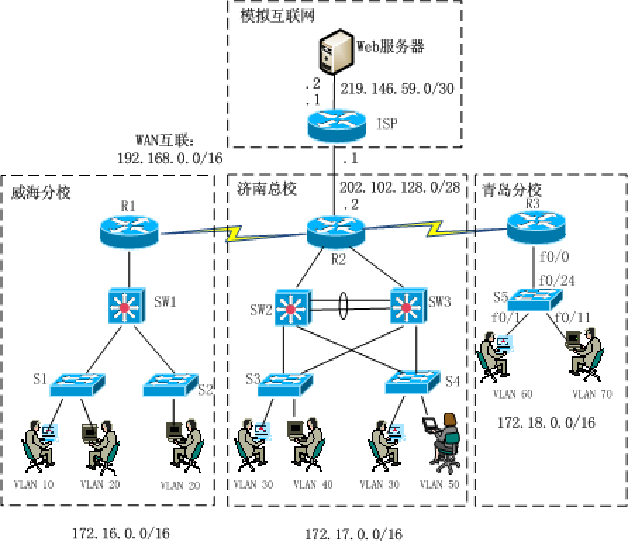

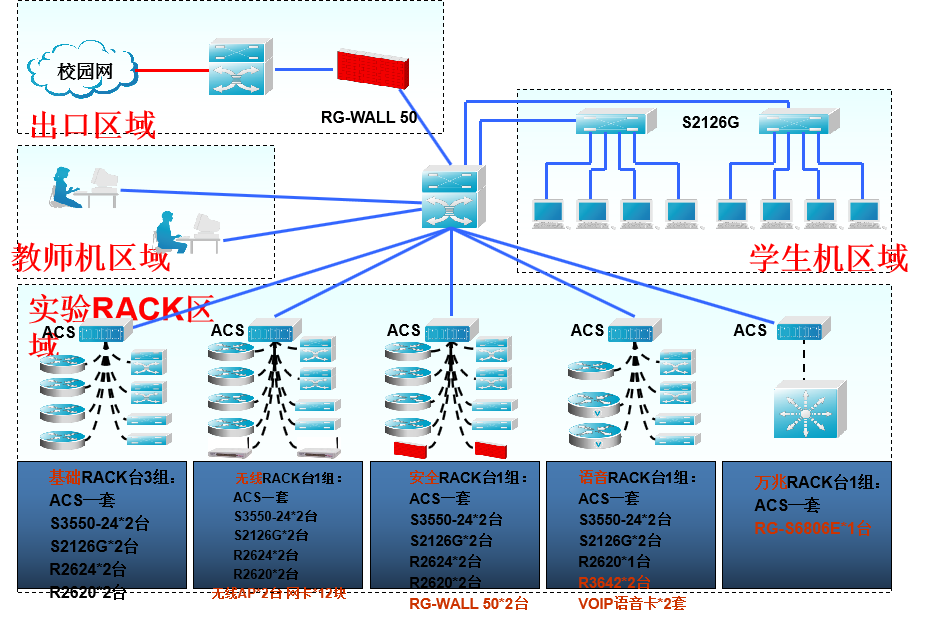

实验室网络拓扑

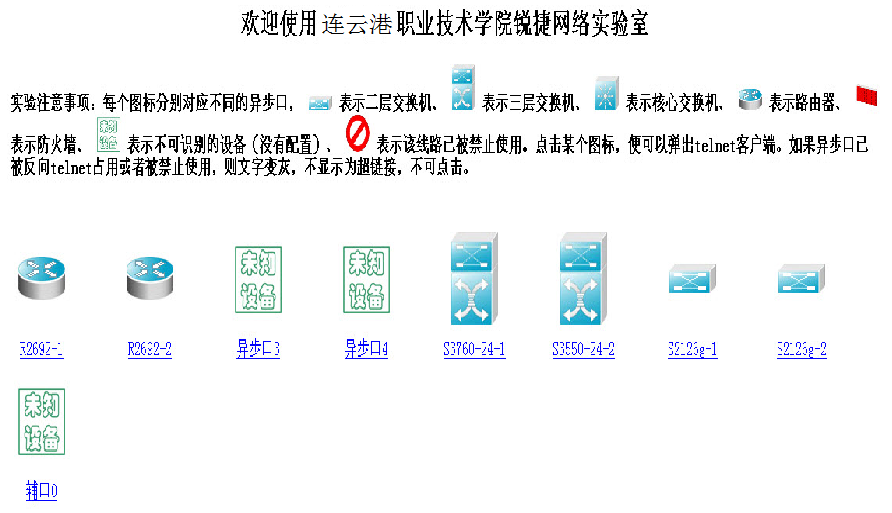

RCMS的管理界面

 通过WEB界面登陆，可以看到连接在该RCMS上所有的网络设备数量和型号。

如RCMS的IP地址为192.168.200.10，则直接在WEB中输入

        http：//192.168.200.10:8080

RCMS的管理界面

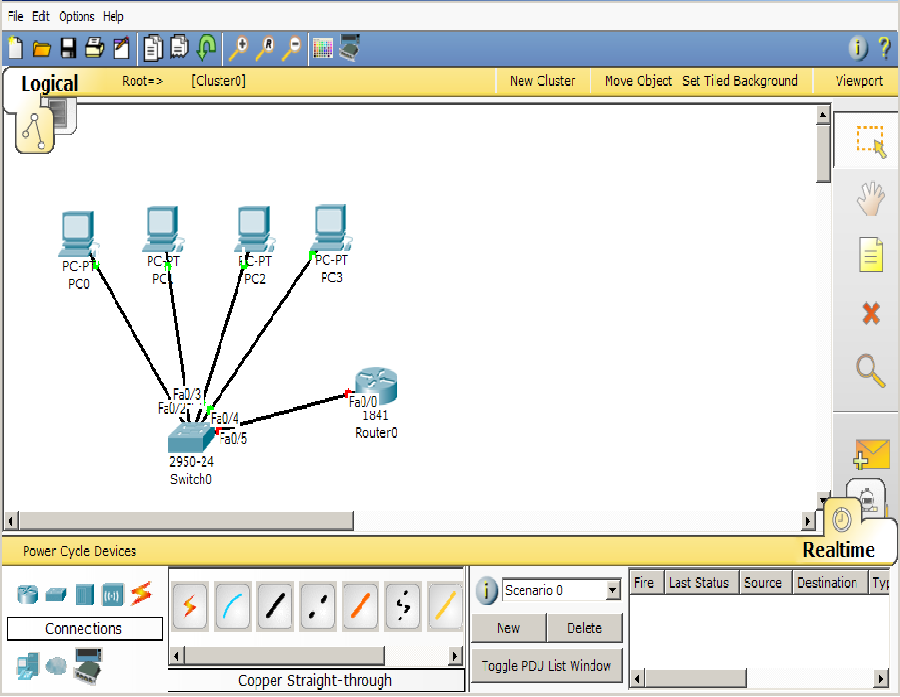

Packet Tracer模拟器介绍
