双核心大型企业网组建

1．项目描述

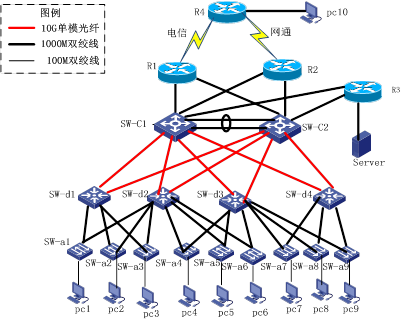

企业拟组建网络，该企业内有四栋建筑物：行政楼、研发技术楼、生产车间一和生产车间二。人力资源部、财务部和企划部在行政楼；研发部、销售部、技术中心在研发技术楼。拟组建的企业网，网络规划拓扑见下图4-14，请依据项目要求，对该企业网进行搭建。

图中，采用双核心、双出口结构，核心和汇聚层均为三层交换机，接入层为二层交换机，R1、R2分别为连接电信和网通的企业边界路由器，R3连接企业内服务器，R4和pc10模拟Internet网络。

2．项目要求

1）为保证内网运行性能，请适当地规划VLAN；

（2）企业内网用IP地址，请用VLSM方法将10.0.0.0/22进行子网划分，并进行ip子网及ip地址规划分配；

（3）为各设备做基础配置，内网用RIPv2路由，内网与外网之间用静态路由；

（4）为核心层和汇聚层交换机配置冗余技术，使得网络具可用性、健壮性；

（5）配置出口策略，使得网通、电信两条ISP线路可以起到负载均衡的作用；

3．项目实施步骤

1）IP、vlan规划分配：形成IP地址分配表以及vlan规划表。

（2）网络基础配置：根据项目要求以及IP、vlan规划，在实验设备进行基本网络配置，使得内网互联互通。

（3）汇聚与核心层冗余配置：为使设备起到热备及负载均衡作用，需为汇聚层和核心层的三层交换机进行链路聚合、mstp、vrrp等冗余技术的配置。

（4）策略路由及nat配置：在核心和出口路由器上配置相应的策略使得不同内网流量通过电信或通过网通去访问Internet，从而起到负载均衡作用。

4．提交文档

vlan、IP规划分配表，各设备配置文件。

习题练习

一．选择题

1．交换机与交换机之间互联时，为了避免互联时出现单条链路故障问题，可以在交换机互联时采用冗余链路的方式，但冗余链路构成时，如果不做妥当处理会给网络带来诸多问题，下列说法中，属于冗余链路带给网络的问题的是（     ）。

A）广播风暴  B）多帧复制  C）MAC地址表的不稳定  D）交换机接口带宽变小

2.下列技术中不能解决冗余链路带来的环路问题的是(    )。

A）生成树技术   B）链路聚合技术   C）快速生成树技术  D）VLAN技术

3．既可以解决交换网络中冗余链路带来的环路问题，又能够有效提升交换机之间传输带宽，还能够保障链路单点故障时数据不丢失的技术是（       ）。

A）生成树技术   B）链路聚合技术   C）快速生成树技术  D）VLAN技术

4．SNMP属于应用层协议，承载在( )报文的基础上。

A）TCP     B）UDP   C）IP   D）BGP

5．下列有关VRRP说法正确的是（    ）。

A）VRRP是虚拟路由器冗余协议的简称。

B）VRRP解决了网络主机由于网关单点故障而失去网络连通性的问题。

C）VRRP是IETF规定的标准协议之一。

D）VRRP还可以通过建立多备份组的方法实现网路出口流量的负载分担。

6．拓扑设计是建设计算机网络的第一步。它对网络的影响主要表现在(     )。

I.网络性能   II.系统可靠性   III.通信费用   IV.网络协议

A）I、II    B）I、II和III   C）I、II和IV   D）III、IV

7．在Internet网络管理的体系结构中，SNMP协议定义在（   ）。

A）网络访问层    B）网际层   C）传输层   D）应用层

任务要求

任务名称	Leader职业学院新校区双核心校园网规划设计
任务目标	根据项目任务分析对校园网进行技术方案的规划设计，撰写设计方案
学习方式与工具	资料查阅、计算机、Internet搜索
相关知识	IP地址规划分配、VLAN规划、拓扑结构设计、路由规划
工作任务	（1）双核心、双出口拓扑结构设计； （2）基于VLSM的IP地址分配； （3）VLAN规划。
完成任务和成果	IP地址分配表、VLAN规划表总体拓扑结构图

二．实验操作题

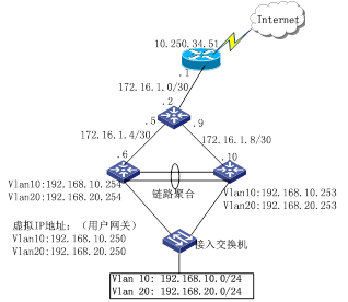

某企业网络拓扑如图4-15所示，接入层有用户VLAN10和VLAN20，分别采用不同的网络地址192.168.10.0/24和192.168.20.0/24，汇聚层采用2台Cisco c3750G-24ts-s三层交换机，需做VRRP双机热备，两台汇聚交换机通过链路聚合相连。核心交换机、路由器、汇聚交换机之间通过RIP路由相通。现要求用户VLAN10和VLAN20网关设在汇聚层，并且分别走不同的路径到达核心层。IP地址分配见下图拓扑，请进行实验配置。
