2.5拓展训练 新新集团办公楼网络组建

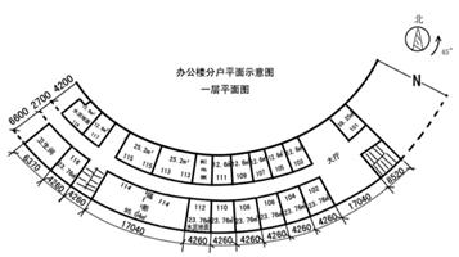

	构图如图，1、2楼平面结构图相同，3、4、5楼层平面结构相同。 该校办公楼要求1-5层每个房间数据信息点和语音信息点至少各1个，其中每层楼房间面积大于50M2的数据和语音信息点各2个，面积大于100 M2的数据和语音信息点各3个，每层楼均配有弱电井（即，图中“配电室”），走廊有吊顶。 该办公楼由于办公需求，需将行政、财务、人事、教务、网管、普通教职工所用电脑划分在不同VLAN内，并且可以实现各部门间的通信。

项目要求

根据网络工程设计与实施的工作流程，完成新新集团办公室网络的需求分析、网络系统设计、网络工程施工与验收。

项目实施步骤

1）网络需求分析

通过网络搜索、查阅资料等方式，根据给定的办公室布局图及用户要求，进行网络需求分析，写出网络需求分析报告。

（2）网络系统设计

根据网络需求分析，进行网络拓扑设计、选择网络技术、选择网络设备、规划VLAN以IP地址等，并写出网络设计方案。

（3）综合布线系统设计

根据网络需求及楼宇平面结构图，确定布线系统信息点数、信息插座类型及数量、各种线缆用量、配线架类型及数量等，并绘制网络布线系统结构图、施工图。

（4）项目实施

根据实验室条件，模拟工程的部分实施。

模拟公司参与竞标

（1）通过网络学习招标文件、投标方案的撰写。

（2）按照3-6人一组组成团队，模拟参与竞标的公司，每个团队推选一名项目经理，组织招标文件、投标方案的撰写，参与竞标与答辩等。

（3）组成2-4人的专家委员会，对投标方案进行评标。

（4）合同的撰写与签订。



提交文档
