5.4   工作任务四        VPN互联解决方案

主要内容

【任务分析】

     本工作任务的目标是综合运用多种VPN技术，将Leader职业学院的老校区与威海校区、老校区与青岛校区通过广域网互联起来。

     使用VPN技术组建广域网，用户只需要使用局域网中常用的交换机、防火墙等设备就可以。因为大多数的VPN技术对设备接口的数据链路层协议没有限制，既可以使用以太网接口，也可以使用串行接口。本工作任务将在老校区与青岛校区各自的核心交换机上部署MPLS L2 VPN，在老校区与威海校区各自的局域网出口防火墙上部署GRE over IPSec VPN。

【任务要求】

任务名称	VPN互联解决方案
任务目标	了解MPLS VPN的作用。掌握GRE VPN、IPSec VPN的原理和配置。
学习方式与工具	Cisco 2811或2911路由器、硬件防火墙、计算机、Packet Tracer、GNS3、Internet搜索、资料查阅。
相关知识	Cisco Packet Tracer的使用方法，GNS3模拟器的使用方法。
工作任务	（1）了解MPLS L2 VPN、MPLS L3 VPN的作用和基本组网方式； （2）掌握GRE VPN的工作原理和配置； （3）掌握IPSec VPN的工作原理和配置； （4）掌握GRE over IPSec的工作原理和配置； （5）使用多种VPN技术实现老校区与威海校区、青岛校区的广域网互联。
完成任务和成果	使用VPN技术将老校区与威海校区、青岛校区互联起来。归纳配置过程中出现过的问题，总结VPN的知识结构。

5.4.1               MPLS VPN技术及配置

主要内容

1．MPLS VPN技术

MPLS（Multi-Protocol Label Switching，多协议标签交换）是用一个短而定长的标签封装网络层数据包，并将封装后的报文转发到支持MPLS技术的交换机或路由器，交换机或路由器根据标签值转发报文。普通的IP网络，只要将路由器升级能支持MPLS技术，就成为MPLS网络。MPLS网络可以与普通IP网络共存，报文可以在IP网络和MPLS网络之间转发。

1）MPLS VPN网络中路由器的角色

MPLS网络中的路由器分为两种角色：LSR（Label Switch   g Router，标签交换路由器）和LER（Label Switching Edge Router，标签交换边缘路由器），如图5-25所示。LSR是MPLS网络的核心交换机或者路由器，不与非MPLS网络相连，提供标签交换和标签分发功能；LER位于MPLS网络的边缘，与非MPLS网络（如IP网络）相连，LER提供标签映射、移除和标签分发等功能。

1.1拓扑设计

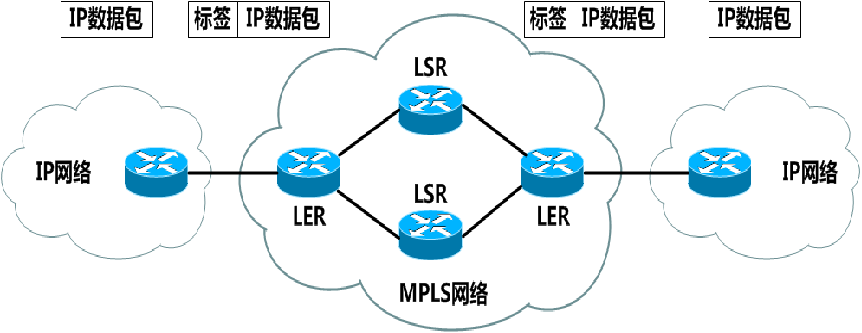

图5-25 MPLS网络组成

（2）MPLS VPN隧道

MPLS VPN是一种由运营商负责维护VPN隧道的VPN方案

MPLS VPN隧道建立在PE设备之间，由服务提供商向用户提供VPN服务，用户感觉不到公共网络的存在，就好像拥有独立的网络资源一样。P路由器也不需要知道有VPN的存在，仅负责骨干网内部的数据传输，但其必须能够支持MPLS协议。所有VPN的构建、连接和管理工作都是在PE上进行的。

MPLS VPN的特点：用户网络配置简单，可以直接利用现有路由协议而无需任何改动，具有良好的可扩展性，可实现具有QOS和TE的VPN。

MPLS VPN分为MPLS L3 VPN和MPLS L2 VPN两种，分别承载三层业务和二层业务。

1.1拓扑设计

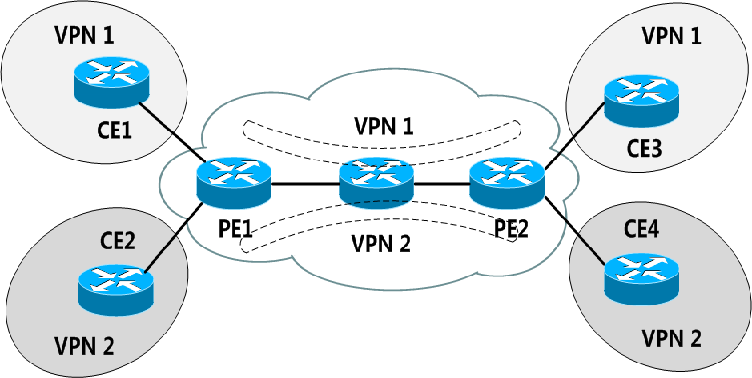

图5-26        MPLS VPN—由运营商负责维护的VPN隧道

（3）MPLS L3 VPN

     MPLS L3 VPN是一种基于PE的三层VPN技术，它使用BGP路由协议在服务提供商骨干网上发布VPN路由，使用MPLS在服务提供商骨干网上转发VPN报文。从业务承载模式的角度来看，MPLS L3 VPN属于路由模式的MPLS VPN。从用户的角度来看，MPLS L3 VPN所呈现的形式就像是一台路由器。

     两个用户同时在运营商办理了MPLS L3 VPN业务，用户1的设备为路由器CE1和CE3，用户2的设备为路由器CE2和CE4。运营商使用MPLS L3 VPN为两个用户建立了两个VPN隧道，VPN1和VPN2。

 对于每个用户来说，他们眼中的MPLS L3 VPN就像是一台路由器，实现用户的两个局域网之间的互联。运营商路由器需要参与用户的私网路由，包括OSPF等动态路由协议。

1.1拓扑设计

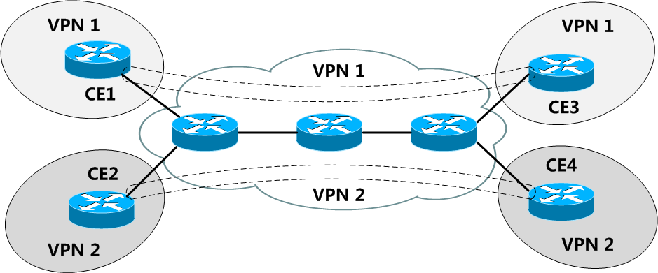

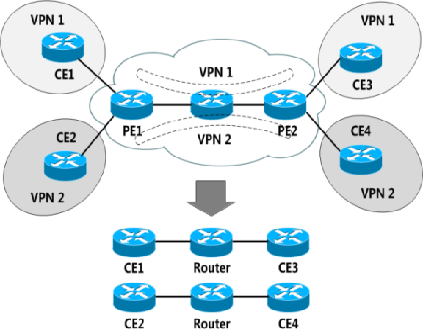

图5-27          用户视角的MPLS L3 VPN	图5-28          用户视角的MPLS L2 VPN-VPWS

（4）MPLS L2 VPN

        MPLS L2 VPN提供基于MPLS网络的二层VPN服务，使运营商可以在统一的MPLS网络上提供基于不同数据链路层的二层VPN，包括Ethernet、PPP、HDLC、帧中继等。简单来说，MPLS L2 VPN就是在MPLS网络上透明传输用户的二层数据。从业务承载模式的角度来看，MPLS L2 VPN属于管道模式的MPLS VPN；从用户的角度来看，MPLS L2 VPN网络是一个二层交换网络，可以在不同的节点之间建立二层连接。

       MPLS L2VPN包括VPWS和VPLS两种方式。

①VPWS（Virtual Private Wire Service，虚拟私有线路服务）：是指在MPLS VPN网络中尽可能真实地模仿ATM、帧中继、以太网、低速TDM电路和SONET/SDH等业务的基本行为和特征的一种二层业务承载技术。本质上，VPWS技术是一种点到点的虚拟专线技术，能够支持几乎所有的链路层协议。

如图5-28所示，两个用户同时在运营商办理了VPWS方式的MPLS L2 VPN业务，用户1的设备为路由器CE1和CE3，用户2的设备为路由器CE2和CE4。运营商使用VPWS方式的MPLS L2 VPN为两个用户建立了两个VPN隧道，VPN1和VPN2。

对于每个用户来说，VPWS方式的MPLS L2 VPN所呈现的形式就像是一条线路，既可以是以太网线路，也可以是串行线路等其他线路。

② VPLS（Virtual Private LAN Service，虚拟专用局域网服务）：是通过MPLS VPN网络连接多个以太网LAN网段，使它们像一个LAN那样工作。VPLS也称为透明局域网服务（TLS Transparent LAN Service）或虚拟专用交换网服务。利用VPLS技术，服务提供商可以通过MPLS骨干网向用户提供基于以太网的多点业务。VPLS仅支持Ethernet二层协议。

如图5-29所示，用户1在运营商办理了VPLS 方式的MPLS L2 VPN业务，用户1的设备为路由器CE1、CE2、CE3和CE4。运营商使用VPLS 方式的MPLS L2 VPN为两个用户建立了VPN隧道VPN1。

对于用户1来说，他们眼中的VPLS 方式的MPLS L2 VPN就像是一台交换机，实现用户的四个局域网之间的互联。

与MPLS L3 VPN相比，MPLS L2 VPN有以下优点：

可扩展性强：MPLS L2 VPN只建立二层连接关系，不引入、也不管理用户的路由信息。这大大减轻了PE，甚至整个服务提供商网络的负担，使服务提供商能够支持更多的VPN接入和更多的用户。

可靠性和安全性强：由于不引入用户的路由信息，MPLS L2 VPN不能获得和处理用户路由，保护了用户网络的安全。

1.1  拓扑设计

图5-29用户视角的MPLS L2VPN – VPLS方式

 MPLS L2 VPN互联老校区和青岛校区

（1）MPLS L2 VPN互联设计

本任务的目标是将老校区和青岛校区校园网通过MPLS L2 VPN互联，通过分析MPLS L2 VPN技术特征，无论是VPWS方式还是VPLS方式，都可以支持以太网链路，因此两个校区的MPLS VPN接入设备既可以是以太网交换机，也可以是配备以太网接口的路由器。对于校园网来说，将局域网的核心交换机作为MPLS VPN的接入设备是较好的选择。

老校区的核心交换机Core和青岛校区的核心交换机Qingdao是MPLS L2 VPN两端的接入设备，交换机Core使用FastEthernet1/2接口接入MPLS VPN线路，交换机Qingdao使用FastEthernet1/15接口接入MPLS VPN线路。由于运营商提供的MPLS L2 VPN在用户看来就像是一条网线，所以可以在两个核心交换机之间规划一个网段172.31.0.20/30，用于老校区和青岛校区之间的广域网互联。

（2）使用MPLS L2 VPN互联两个校区网络的配置

  配置老校区核心交换机：

Core(config)# interface FastEthernet1/2

Core(config-if)#no shutdown

Core(config-if)# no switchport

Core(config-if)# ip address 172.31.0.21 255.255.255.252

    配置青岛校区核心交换机

Qingdao(config)# interface FastEthernet1/15

Qingdao(config-if)#no shutdown

Qingdao(config-if)# no switchport

Qingdao(config-if)# ip address 172.31.0.22 255.255.255.252

使用ping测试两个校区之间的连通性，并测试文件传输、视频点播等常见应用的网络速率。

提示：与DDN、SDH、帧中继、ATM等传统专线技术相比，MPLS VPN技术具有设备投资少、线路租用费较低、带宽高、拓扑灵活、可扩展性好、维护管理方便等优点。MPLS VPN非常适合数目众多的那些对价格较为敏感，但对带宽也有一定需求的用户。

5.4.2        GRE VPN技术及配置

主要内容

项目导入

GRE本身是一种封装方法，而不是指VPN。GRE是由Cisco公司开发的轻量级隧道协议，能够在任意一种网络协议上传送任意另一种网络协议的封装方法。将GRE称作轻量级隧道协议的原因是GRE的头部较小，封装效率高，但是GRE没有任何安全防护机制，因此在5.4.4节会介绍GRE over IPSec VPN，使用IPSec保护GRE隧道。

（1）GRE协议

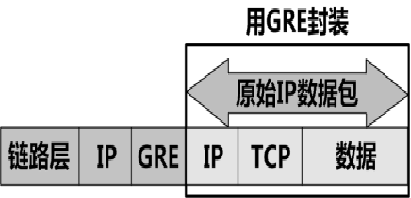

GRE是一种三层隧道封装技术，其封装格式如图5-30所示。原始IP数据包包括IP头部、TCP（或UDP）头部和应用层数据，GRE协议将原始数据包封装在新数据包的内部。GRE在内层IP头部之间添加一个GRE头部，并在GRE头部之前再添加一个新的外层IP头部。经过GRE封装后的新的IP数据包前面添加数据链路层头部，并在链路上进行传输。被封装的内层IP数据包为载荷协议，GRE为封装协议，而封装后的新的外层IP头部为承载协议。GRE对载荷协议（内层IP数据包）不提供任何安全防护，在后面的GRE配置案例中，可以使用Wireshark数据包分析工具获取GRE传送的原始数据

（2）GRE VPN技术

与MPLS VPN不同，GRE VPN和IPSec VPN都是由用户自己搭建、维护隧道的VPN。GRE VPN、IPSec VPN也称为CPE-Based VPN，CPE（Customer Premise Equipment，用户前端设备）是指放置在用户侧，并直接连接到Internet的网络设备，通常为硬件防火墙、专用VPN网关或路由器。在CPE-Based VPN中，CPE必须支持VPN功能，负责发起VPN连接，通过隧道连接到另一个CPE设备。用户需要自己购买支持VPN功能的CPE设备，并且自行在设备上配置VPN隧道。

1.1 拓扑设计

如图5-31所示，CPE-Based VPN隧道建立在用户的CE设备之间。VPN隧道的建立、维护由用户自己来完成，有时也可以委托运营商或第三方进行配置和管理。

图5-31用户负责维护的VPN隧道

（3）IP over IP的GRE VPN隧道

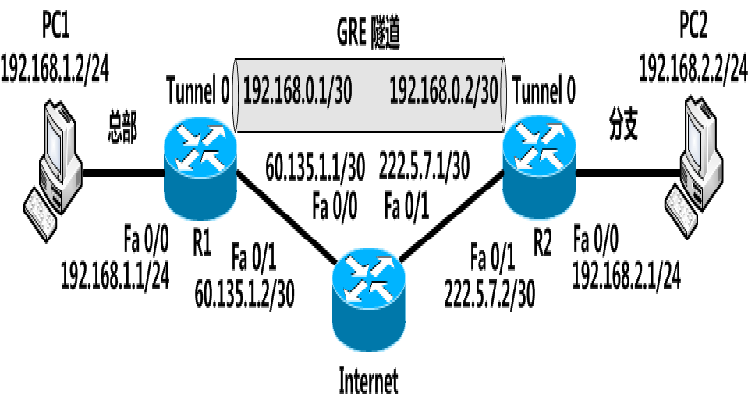

  如图5-32所示的GRE VPN地址空间和路由规划图，用户局域网A的Internet出口设备是路由器R1，R1通过Fa 0/0接口连接内部局域网，通过Fa 0/1接口连接Internet。用户局域网B的Internet出口设备是路由器R2，R2通过Fa 0/0接口连接内部局域网，通过Fa 0/1接口连接Internet。用户局域网内部使用私有地址，通过NAT技术，在出口设备上将私有地址转换为公有地址，使内部用户能够访问Internet。路由器R1和R2的Fa 0/0接口配置了私有IP地址，属于私网路由域，而路由器R1和R2的Fa 0/1接口配置了公有IP地址，属于公网路由域。由于运营商的IP公网不允许路由使用私有IP地址标识的数据包，所以局域网A和局域网B的私网路由域是不能互相访问的。要使私网路由域互通，可以使用GRE VPN技术。

  要使GRE VPN正常运作，前提是公网必须联通。路由器R1和R2的Fa0/1接口都连接到Internet，服务提供商必须保证路由器R1和R2能够各自访问到对方的Fa 0/1接口所配置的公网IP地址。

        要配置GRE VPN，需要在路由器上创建隧道接口（Tunnel）。隧道接口是为实现报文的封装而提供的一种点到点类型的虚拟接口，隧道接口是一种逻辑接口。GRE VPN直接使用GRE建立GRE隧道接口，在公网上传送私有数据，即IP同时作为载荷协议和承载协议。其中私有IP数据为载荷协议，公共IP网络为承载协议网络，又称为IP over IP的GRE封装。

        在隧道接口上需要指定隧道的实际物理出接口（或隧道的源IP地址）和隧道的目的IP地址，隧道接口依赖物理接口进行实际的通信。在隧道接口上需要配置私有IP地址，因此隧道接口也属于私网路由域。通过隧道接口，用户的两个私网路由域就可以互通了。

企业在两个局域网之间部署GRE VPN，通过IP公网传送内部局域网的数据，从而实现网络层的站点到站点VPN。

1.1 拓扑设计

使用GRE VPN的目的是搭建站点到站点VPN，即将用户的两个或多个局域网使用现有的Internet出口，通过Internet搭建广域网。图5-32是

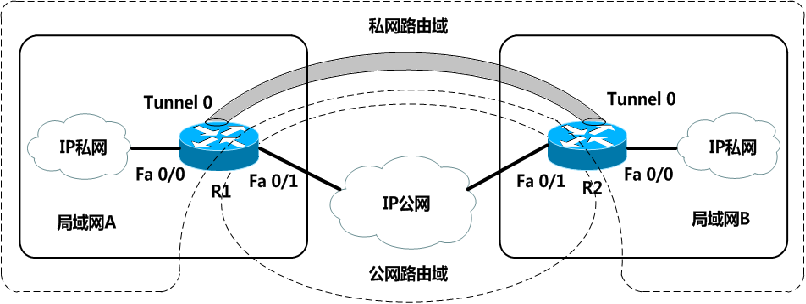

图5-32 GRE VPN地址空间和路由规划

2．GRE VPN典型配置案例

（1）配置设备物理接口IP地址

按照拓扑图中的地址规划，为路由器R1、R2、Internet的物理接口配置IP地址。为PC1和PC2配置IP地址、子网掩码和默认网关

（2）配置公网路由

GRE VPN隧道的连通性取决于实际物理网络的公网连通性。。

配置路由器R1的公网路由

R1(config)#ip route 0.0.0.0 0.0.0.0 60.135.1.1

配置路由器R2的公网路由

R2(config)#ip route 0.0.0.0 0.0.0.0 222.5.7.1

配置路由器Internet的公网路由

因为路由器Internet的路由表中已经有本拓扑中的所有公网地址段，所以不需要为它配置任何静态路由或动态路由协议。

测试公网连通性

使用ping测试路由器R1与R2之间的公网地址连通性。

1.1拓扑设计

假设一个企业的总部和分支机构之间要通过GRE VPN实现广域网互联，如图5-33所示。路由器R1为总部的Internet出口设备，路由器R2为分支机构的Internet出口设备，路由器Internet用来模拟整个国际互联网。在路由器R1和R2上创建GRE隧道接口，并分别使用静态路由和OSPF动态路由协议实现内部网络互联。

（3）配置GRE隧道

配置路由器R1的GRE隧道

R1(config)#interface tunnel 0      !创建隧道接口，该接口只要求本地唯一

R1(config-if)#tunnel mode gre ip     !指定隧道的封装为GRE（默认封装）

R1(config-if)#tunnel source fastEthernet 0/1   !指定隧道的实际物理出接口（隧道源）

R1(config-if)#tunnel destination 222.5.7.2    !指定隧道的目的IP地址

*Mar 1 00:19:18.699: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel0, changed state to up

配置了隧道目的IP地址后，只要隧道的物理出接口（Fa 0/1）up，隧道口的数据链路层协议状态即为up。

R1(config-if)#ip address 192.168.0.1 255.255.255.252

R1(config-if)#keepalive     !允许路由器探测隧道的实际工作情况

*Mar 1 00:21:17.939: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel0, changed state to down

由于隧道的对端路由器R2还没有配置GRE隧道，所以在启用隧道接口的Keepalive（保持激活）特性后，隧道的数据链路层协议down了。

配置路由器R2的GRE隧道

R2(config)#interface tunnel 0

R2(config-if)#tunnel source fastEthernet 0/1

R2(config-if)#tunnel destination 60.135.1.2

R2(config-if)#ip address 192.168.0.2 255.255.255.252

R2(config-if)#keepalive

将路由器R2的GRE隧道配置好后，路由器R1的隧道口链路层协议就转变为up了。

测试GRE隧道的连通性

（4）配置私网路由——使用静态路由

将GRE隧道建立好以后，总部和分支机构之间的私网数据就可以通过隧道接口传输了。首先，使用静态路由实现内部网络互通。

配置路由器R1的私网路由

R1(config)#ip route 192.168.2.0 255.255.255.0 tunnel 0

配置路由器R2的私网路由

R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.0.1

因为隧道口的数据流量最终要通过物理接口向外发送，所以在配置静态路由时，使用本地出接口或下一跳IP地址这两种方式都是可以的。

（5）配置私网路由——使用OSPF

GRE隧道既支持传输单播数据，也支持传输组播数据，因此可以使用OSPF这样的动态路由协议，通过GRE隧道互联两个局域网。

删除路由器R1和R2的静态路由

R1(config)#no ip route 192.168.2.0 255.255.255.0

R2(config)#no ip route 192.168.1.0 255.255.255.0

配置路由器R1的私网路由

R1(config)#router ospf 1

R1(config-router)#network 192.168.1.0 0.0.0.255 area 0

R1(config-router)#network 192.168.0.0 0.0.0.255 area 0

配置路由器R2的私网路由

R2(config)#router ospf 1

R2(config-router)#network 192.168.0.0 0.0.0.255 area 0

R2(config-router)#network 192.168.2.0 0.0.0.255 area 0

*Mar  1 00:45:45.195: %OSPF-5-ADJCHG: Process 1, Nbr 192.168.1.1 on Tunnel0 from LOADING to FULL, Loading Done

路由器R2通过Tunnel 0接口与路由器R1建立了OSPF邻接关系。

（7）测试GRE VPN网络连通性并进行数据包分析

测试网络连通性：从PC1来ping PC2，测试GRE VPN网络的连通性。

VPCS[1]> ping 192.168.2.2

192.168.2.2 icmp_seq=1 ttl=62 time=109.200 ms

（省略其他输出内容）

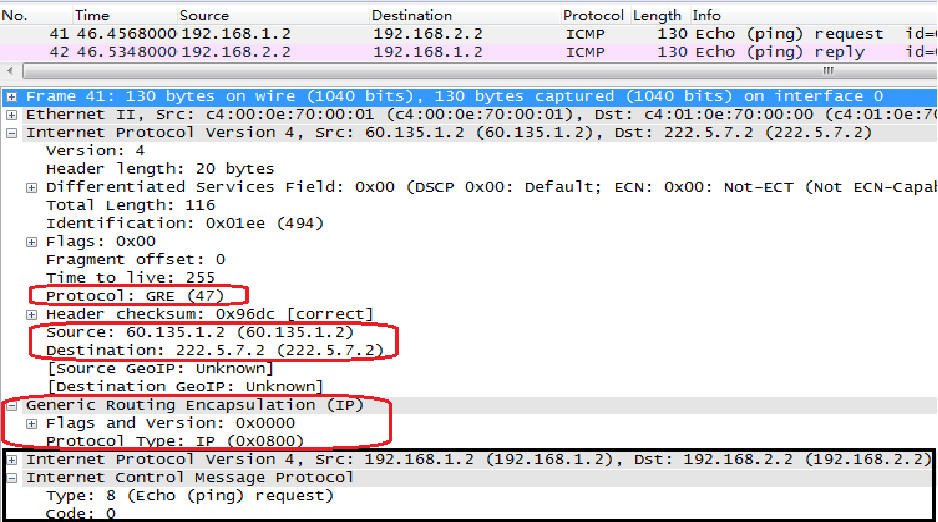

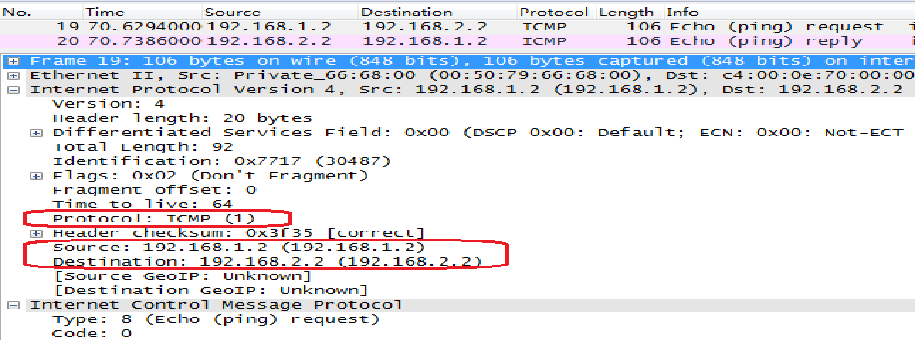

使用Wireshark进行数据包分析：首先分析从PC1发送到路由器R1的数据包。在数据包的IP头部中，Protocol字段为ICMP（协议号为1），表示IP数据包的内部是ICMP协议数据。数据包的源IP地址为192.168.1.2，目的IP地址为192.168.2.2。这是一个使用私有地址编址的IP数据包，不能直接在公网上传输。

        然后分析从路由器R1发送到路由器Internet的数据包，如图5-35所示。原始IP数据包被封装在GRE里面，然后又被封装在使用公有IP地址标识的外层IP数据包中。在GRE头部中，Protocol Type字段为IP（编号为0x0800），表示被GRE封装的内部数据为IP数据包。在外层IP头部中，Protocol字段为GRE（协议号为47），表示外层IP数据包的内部是由GRE封装的数据。外层IP数据包的源IP地址为60.135.1.2，目的IP地址为222.5.7.2，分别为GRE隧道配置中的隧道源（本案例为出接口）IP地址和隧道目的IP地址。

提示：配置GRE VPN时，要注意公网路由域和私网路由域是分开的，公网路由与私网路由的配置要分别进行，互不影响。但是GRE隧道的连通与否取决于公网路由的连通性，因此必须先配置公网路由域，后配置GRE隧道和通过GRE隧道连通的私网路由域。

图5-35从路由器R1发送到路由器Internet的数据包分析

3．GRE隧道的工作流程

GRE VPN隧道的工作流程为：隧道起点路由查找，加封装，承载协议路由转发，中途转发，解封装，隧道终点路由查找。在图5-36中，以GRE VPN典型配置为例简要说明了数据通过GRE隧道进行发送的工作流程。

图5-36 GRE VPN隧道的工作流程

1.1校园网拓扑设计与技术选择

隧道起点路由查找：位于总部私有网络的PC向分支机构发送数据，数据包的源、目的IP地址为私有地址。数据包被发送到局域网的出口设备R1，路由器R1查看IP路由表，发现匹配目的地址的路由条目的出接口为Tunnel 0，于是将数据包从Tunnel 0接口向外发送。

加封装：Tunnel 0接口是一个虚拟的接口，不能直接发送数据，所有数据必须经过实际物理接口转发。Tunnel 0接口的封装模式为GRE over IP，也就是使用GRE将原始数据包封装在IP数据包中，因此在转发之前，需要为使用私有地址标识的IP数据包添加GRE封装头部，并添加使用外层地址标识的IP头部。外层IP地址的源地址为路由器R1向路由器R2发送数据的出接口，也就是Fa 0/1接口的IP地址。外层IP地址的目的地址为GRE隧道配置中的目的地址。通过对比配置命令可以知道，外层IP头部的源地址为60.135.1.2，目的地址为222.5.7.2，他们都是公有地址。

承载协议路由转发：路由器R1查看外层IP头部的目的地址，通过查找IP路由表确定真正的物理出接口为Fa 0/1接口。

中途转发：使用公有IP地址标识的数据包从路由器R1的Fa 0/1接口发送出去，通过整个Internet最终传送到路由器R2。IP公网中的路由器只会查看数据包的外层IP地址，不会看到GRE封装，也不会看到内层的私网IP数据包。

解封装：路由器R2从Tunnel 0接口接收到数据包，检查外层IP头部中的Protocol字段，发现上层协议为GRE，表示外层IP头部里面还有一层GRE封装。路由器R2解开外层的IP头部和GRE头部，得到内层的私网IP数据包。

隧道终点路由查找：路由器R2得到最终的私网IP数据包，处理方法与从普通接口接收到的IP数据包相同，即查找路由表，最终把数据包转发到分支机构的私有网络中。

GRE VPN的优点是配置简单、容易理解、支持IP组播和动态路由协议、支持多种网络协议，但是GRE VPN也有缺乏安全性、布署复杂连接关系时工作量巨大的缺点。

5.4.3             IPSec VPN技术及配置

主要内容

项目导入

IPsec由两大部分组成，一是建立安全数据传输的密钥交换协议，二是保护数据包的封装协议。前者为Internet密钥交换（IKE）协议，后者包括封装安全载荷协议（ESP）和报文头验证协议（AH）。

（1）IPSec

IPSec（Internet Protocol Security，IP协议安全性）是通过对IP数据包进行加密和认证来保护IP协议的网络协议框架。IPSec通过验证算法和加密算法防止数据遭受篡改和窃听等安全威胁，大大提高了安全性。

IPSec是一种网络层安全保障机制，可以实现数据的机密性、完整性和源验证。IPSec实现于网络层，因此上层的TCP、UDP以及各种应用层协议均可以受到IPSec的保护。IPSec并不是一个单独的协议，而是由封装协议、密钥协商协议和多种开放标准的加密、校验、验证算法构成的协议框架。如图5-37所示，IPSec是一个可扩展的体系，它并不受限于任何一种特定的协议和算法。

（2）IPSec VPN

IPSec VPN是利用IPSec隧道实现的三层VPN。IPSec对IP数据包的封装、加密和验证能力使其可以被用来建立安全的VPN隧道，跨越公共网络传送私有IP数据包。IPSec VPN 利用封装和加密机制来实现数据的机密性，使用哈希算法来确保数据的完整性，使用密码或数字证书来验证网络另一端的身份。IPSec VPN可以部署在安全网关（如防火墙）之间、主机与安全网关之间以及主机与主机之间。

IPSec VPN也具有配置复杂、消耗CPU资源较多、增加网络延迟、不利于语音视频等实时性要求强的应用、不支持IP组播和动态路由协议等缺点。

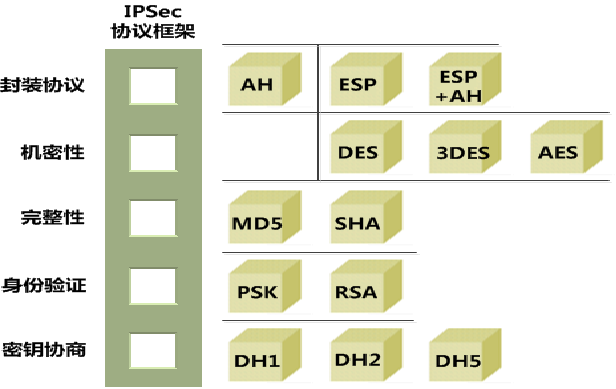

（3）IPSec VPN使用的数据加密和校验算法

加密算法是一个数学函数，它将明文消息与密钥合并，得到无法解读的密文。。由于IPSec VPN使用的都是公开的加密算法，数据加密的关键就是通信双方必须预先协商好加密密钥。IPSec VPN可以使用的数据加密算法包括DES、3DES和AES，另外，IPSec VPN还可以使用RSA进行数字签名方式的身份验证，并使用DH（Diffie&Hellman）进行密钥交换。

校验算法可以验证数据的完整性，也叫做哈希（Hash）算法。同一种哈希算法，不管输入的数据长度是多少，结果都是定长的。因此，哈希算法具有单向性、不可逆性。

HMAC（Hash Message Authentication Code）进一步提高了安全性，HMAC对单输入哈希算法进行了改进，收发双方共享一个MAC密钥，计算摘要时不仅输入原始数据，还要输入MAC密钥

IPSec VPN可以使用两种数据校验算法：HMAC-MD5 Message Digest，消息摘要算法第五版）和HMAC-SHA-1（Secure Hash Algorithm，安全散列算法）。

（1）IPSec安全协议

IPSec通过AH和ESP两个安全协议对原始数据进行封装，实现数据在网络上传输的机密性、完整性和真实性。

①AH（Authentication Header，报文头验证协议）：主要提供的功能有数据源验证、数据完整性校验和防报文重放功能。AH协议不能加密数据报文。当网络不要求或不允许有机密性时，可以使用AH协议。AH的协议号为51。

②ESP（Encapsulating Security Payload，封装安全载荷协议）：除提供AH协议的所有功能外，还可提供对IP报文的加密功能。ESP协议通过加密IP数据包提供机密性。ESP的协议号为50。

由于ESP协议能提供数据加密功能，所以比AH协议使用更广泛。另外，还可以将AH协议与ESP协议结合使用，但由于开销较大，因而不推荐使用。

（2）IPSec工作模式

无论是AH，还是ESP，都有两种工作模式：传输模式和隧道模式。下面以ESP协议为例讲解这两种工作模式的特点和区别。

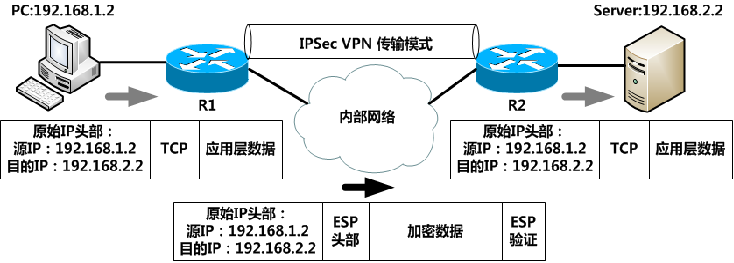

①传输模式（Transport Mode）：通常用于保护端到端主机之间的安全性。图5-38为IPSec传输模式的封装示意图，IPSec使用加密算法将原始数据包中的TCP（或UDP）头部、应用层数据、ESP尾部与加密密钥结合计算为密文，并使用校验算法将ESP头部、密文与校验密钥结合计算为ESP验证数据。IPSec传输模式将ESP头部放在密文的前面，将ESP验证数据放在密文的后面，并将原始IP数据包的头部拿出来放在ESP头部的前面。传输模式的IPSec封装会保留原始的IP数据包头部信息，原始IP数据包头部不参与运算。

图5-38 IPSec传输模式封装示意图

    在图5-39中，PC与Server位于同一个内部网络，他们之间是全局可路由的。在这里，使用IPSec传输模式的目的是为PC与Server之间的数据流量进行安全保护。PC向Server发出不加密的原始数据，数据在从路由器R1向外发出时，原始数据被加密。当加密数据到达路由器R2时，数据被解密并发送到Server。

图5-39 IPSec传输模式隧道化过程

在图中，数据的加密由路由器实现，相当于两台路由器在内部网络中建立了一个数据的加密隧道，这就是IPSec VPN的传输模式。使用传输模式的前提是数据的收发双方必须是全局可路由的。另外，数据的加密、解密也可以在PC和Server的操作系统中实现，即主机与主机之间的IPSec传输模式。

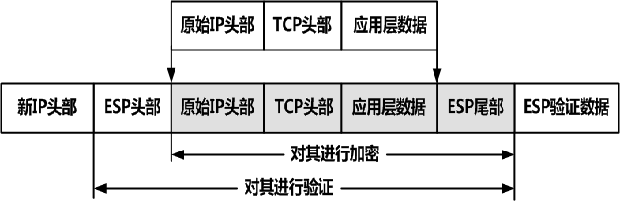

②隧道模式（Tunnel Mode）：隧道模式通常用于保护站点到站点之间的安全性。图为IPSec隧道模式的封装示意图，IPSec使用加密算法将原始数据包中的IP头部、TCP（或UDP）头部、应用层数据、ESP尾部与加密密钥结合计算为密文，并使用校验算法将ESP头部、密文与校验密钥结合计算为ESP验证数据。IPSec隧道模式将ESP头部放在密文的前面，将ESP验证数据放在密文的后面，并将新的IP头部放在ESP头部的前面。使用隧道模式的IPSec封装，将不会保留原始的IP数据包头部。用户的整个IP数据包被用来计算ESP头部，且被加密。

         IPSec隧道模式通常用来搭建站点到站点IPSec VPN。在图5-41中，PC与Server分别位于两个距离较远的局域网内部，均配置了私有地址。两个局域网分别以路由器R1和R2作为Internet出口设备，通过NAT技术，将内部私有地址转换为公有地址，从而访问Interent。使用隧道模式的IPSec VPN，可以像GRE VPN一样在公共网络上建立用户私有的VPN隧道。但是与GRE VPN不同的是，IPSec VPN可以对数据进行加密、校验和身份验证。由于数据的通信双方PC与Server的私有IP地址在Internet上不可路由，所以使用隧道模式的IPSec VPN，会将用户的原始数据全部加密，放在VPN隧道中传输，并为数据包封装使用公有地址标识的新IP头部。隧道模式的IPSec封装的外层IP头部在Internet中是全局可路由的。

1.1拓扑设计

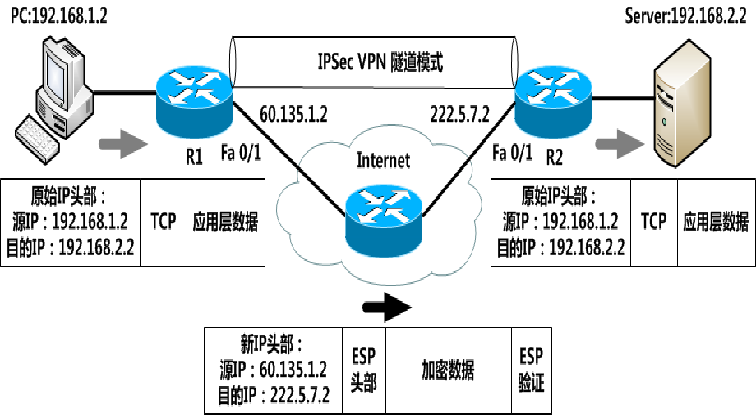

图5-41 IPSec隧道模式隧道化过程

IPSec传输模式的目的是直接保护端到端的数据通信，而IPSec隧道模式的目的是建立站点到站点的VPN隧道，保护局域网之间的特定或全部数据。想要搭建站点到站点的IPSec VPN，只能使用隧道模式。而如果使用IPSec保护GRE隧道的数据，即搭建站点到站点的GRE over IPSec VPN，则既可以使用隧道模式，也可以使用传输模式。隧道模式由于隐藏了原始IP头部，因而安全性更好。但隧道模式有一个额外的IP头部，因此隧道模式比传输模式占用更多的带宽。具体选择哪种封装模式，需要在性能和安全之间权衡。

主要内容

（3）IPSec SA

安全关联（Security Association，SA）是构成IPSec的基础。SA是两个通信实体经协商建立起来的一种协定，比如使用哪种封装安全协议、工作模式、加密算法、密钥以及密钥的生存周期等。通信的双方只要符合SA约定的内容，就可以建立SA，进而对数据进行保护。SA由三元组来唯一标识，包括安全参数索引（SPI）、目的IP地址、安全协议标识符。

SA是单向的，想要在两个实体之间进行双向通信，最少需要in和out两个SA来分别对两个方向的数据流进行安全保护。SA又是与协议相关的，两台路由器之间可以建立AH协议的SA，也可以建立ESP协议的SA，如果同时使用了AH和ESP，则每台路由器都会针对每一种协议来建立一个独立的SA。

一个SA包括以下安全参数：

加密算法、校验算法、密钥长度和其他加密参数；

校验算法所使用的会话密钥（HMAC）；

应用SA的网络流量描述（ACL）；

IPSec封装协议（AH或ESP）；

IPSec工作模式（隧道模式或传输模式）。

IPSec SA可以由手工或IKE自动协商两种方式创建。使用手工方式创建的SA会一直有效，除非手工删除。IKE自动协商方式创建的SA既可手工删除，也可以以时间或数据流量为周期自动更新或删除。

3．IKE基本原理

（1）IKE概述

要在两台路由器之间建立IPSec VPN，就必须选择使用哪种封装协议、工作模式、加密算法、校验算法以及加密和校验过程中所需的密钥。这些参数就是IPSec SA，建立IPSec SA有两种方式：手工或通过IKE自动协商。其中，手工方式建立SA的配置较为繁琐，而且难以定时更新SA和密钥，因此在实际工程中建议使用IKE自动协商，建立IPSec SA。

IKE（Internet Key Exchange，Internet 密钥交换协议）为IPSec提供了自动协商交换密钥、建立安全关联的服务，使用IKE能够简化IPSec的配置和管理。IKE协议属于一种混合型协议，建立在由ISAKMP（Internet Security Association Key Management Protocol，Internet安全关联和密钥管理协议）定义的一个框架上。

     IKE提供身份验证功能，中小型企业常使用预共享密钥（Pre-Shared Key）验证，大型企业可使用RSA数字签名验证。IKE具有一套自保护机制，可以在不安全的网络上安全地分发密钥、验证身份、建立IPSec SA。IKE的精髓在于它永远不在不安全的网络上直接传送密钥，而是通过一系列数据的交换，使得通信双方最终计算出共享密钥，即使第三方（黑客）截获了双方用于计算密钥的所有交换数据，也不足以计算出真正的密钥。

        IKE的核心技术是DH（Diffie Hellman）密钥交换技术。DH密钥交换是一种公共密钥加密系统。利用DH交换技术，可以在一个不受保护的通信信道上，在交换双方建立一个安全的共享密钥会话。IKE使用Diffie Hellman算法进行密钥交换，工作在为ISAKMP协议指定的UDP端口500上。

（2）IKE在IPSec协议中的作用

IKE在IPSec协议的作用如下：

IKE可以降低手工布署IPSec VPN的复杂度；

 IKE使用Diffie-Hellman交换，在不安全的网络上安全地分发密钥，验证身份；

 IKE定时更新SA和密钥，而且各SA所使用的密钥互不相关，从而为IPSec提供完善前向安全性（Perfect Forward Security，PFS）；

IKE可以为IPSec自动重新建立SA，从而为IPSec提供抗重播服务。

首先协商好保护IKE协商本身的安全参数，即IKE SA。这一协商通过交换IKE的提议（Proposal）实现。IKE提议描述了期望在IKE协商过程中所使用的安全参数，包括加密算法、校验算法、身份验证方法、DH组以及IKE SA的生存时间等。因此在配置IPSec VPN时，需要为IKE和IPSec各配置一套加密和校验算法.

（3）IKE与IPSec的关系

IKE和IPSec的工作流程如下。

① 当数据准备从出接口向外发送时，需要进入IPSec隧道。路由器首先检查IPSec SA是否已经建立，如果IPSec SA已经建立，则直接将数据放入IPSec隧道发送出去。

②如果还没有建立IPSec SA，则路由器会检查IKE SA是否已经配置并建立，如果IKE SA已经建立，则路由器根据IKE策略所指定的内容协商建立IPSec SA。

③如果IKE SA还没有建立，路由器会使用预共享密钥或数字证书方式建立IKE SA，并进行密钥交换，最终建立IPSec SA，为数据包提供相应的安全服务。

1.1拓扑设计

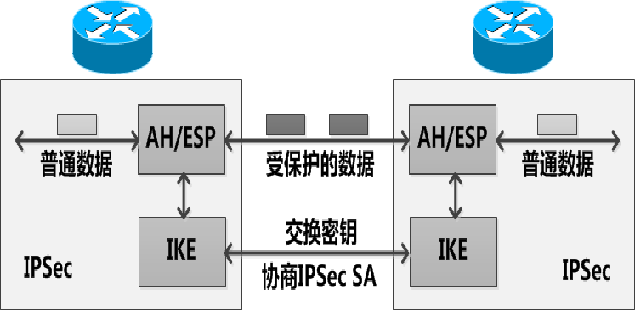

图5-42描述了IKE与IPSec的关系。IKE为IPSec提供自动协商交换密钥、建立SA的服务，而IPSec安全协议负责提供实际的安全服务。

图5-42 IKE与IPSec的关系

4．IPSec VPN典型配置案例

本实验模拟了一个组织的总部和分支机构之间通过IPSec VPN实现广域网互联的典型案例。

在图5-43中，路由器R1为总部的Internet出口设备，路由器R2为分支机构的Internet出口设备，路由器Internet用来模拟整个国际互联网。

本案例将在路由器R1和R2上创建使用预共享密钥验证方式的IKE + IPSec VPN，采用ESP封装，对原始数据进行加密传输，工作模式为隧道模式，并使用静态路由实现内部网络互联。

1.1 拓扑设计

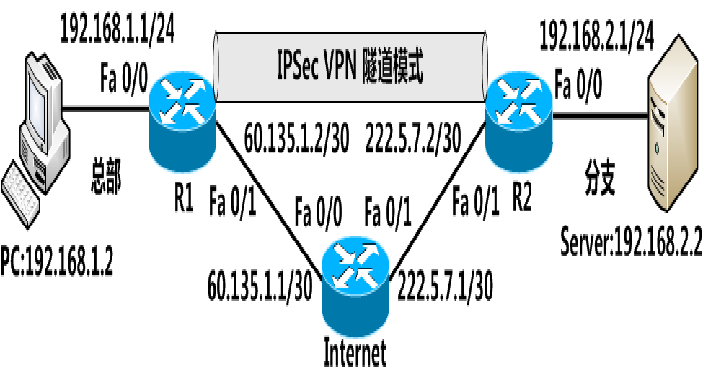

图5-43 IPSec VPN典型配置案例拓扑图

（1）配置设备物理接口IP地址

按照拓扑图中的地址规划，为路由器R1、R2、Internet的物理接口配置IP地址。为PC1和Server配置IP地址、子网掩码和默认网关。

（2）配置公网路由

IPSec VPN隧道是否连通取决于实际物理网络的公网连通性。在实际工程中，局域网的Internet出口设备上必须配置指向服务提供商的默认路由，本案例在路由器R1和R2上配置静态默认路由。

①配置路由器R1的公网路由

 R1(config)#ip route 0.0.0.0 0.0.0.0 60.135.1.1

② 配置路由器R2的公网路由

 R2(config)#ip route 0.0.0.0 0.0.0.0 222.5.7.1

③ 配置路由器Internet的公网路由：因为路由器Internet的路由表  中已经有本拓扑中的所有公网地址段，所以不需要为它配置任何 静态路由或动态路由协议。

（4）配置路由器R1的IPSec VPN

①配置安全ACL：创建一个扩展ACL，名称为IPSec-VPN。在ACL中添加一条编号为10的规则，用来定义IPSec VPN感兴趣的数据流量，即什么样的数据包要通过IPSec VPN隧道进行加密传输。在这里，只对从总部内部网络到分支内部网络的数据流量进行加密，其他流量不进行加密。

R1(config)#ip access-list extended IPSec-VPN

R1(config-ext-nacl)#10 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

R1(config-ext-nacl)#exit

提示：在VPN配置中的ACL的作用并不是过滤数据包。对于IPSec VPN中配置的ACL，规则为permit的语句表示匹配的数据包需要进入VPN隧道，而规则为deny的语句表示对匹配的数据包进行正常路由转发，不进入VPN隧道。

②配置IKE策略：创建一个优先级为10的ISAKMP策略，即IKE策略。ISAKMP策略可以有多个，编号越小，优先级越高。如果配置了多个ISAKMP策略，双方路由器将采用编号最小，参数相同的策略。

R1(config)#crypto isakmp policy 10

R1(config-isakmp)#authentication pre-share    !配置IKE身份验证方式为预共享密钥

R1(config-isakmp)#encryption aes 256    !配置IKE协商时采用的加密算法为AES 256 bit

R1(config-isakmp)#hash sha     !配置IKE协商时采用的校验算法为SHA-1

R1(config-isakmp)#group 5     ! 配置IKE采用的DH组为组5

R1(config-isakmp)#exit

路由器的配置中包含一个默认的IKE策略。默认的IKE策略所采用的的加密算法为DES、校验算法为SHA-1，DH组为组1，身份验证方式为RSA数字签名。

使用下面的命令，可以查看刚刚配置的IKE策略，以及系统中已经存在的默认策略。

R1#show crypto isakmp policy

Global IKE policy

Protection suite of priority 10

encryption algorithm:   AES - Advanced Encryption Standard (256 bit keys).

hash algorithm:         Secure Hash Standard

authentication method:  Pre-Shared Key

        Diffie-Hellman group:   #5 (1536 bit)

lifetime:               86400 seconds, no volume limit

Default protection suite

encryption algorithm:   DES - Data Encryption Standard (56 bit keys).

hash algorithm:         Secure Hash Standard

authentication method:  Rivest-Shamir-Adleman Signature

        Diffie-Hellman group:   #1 (768 bit)

lifetime:               86400 seconds, no volume limit

③配置IKE对等体的预共享密钥

R1(config)#crypto isakmp key 0 123456 address 222.5.7.2

!配置路由器R1的IKE对等体——路由器R2（IP地址为222.5.7.2）的预共享密钥为123456，用来进行身份验证。

④配置IPSec转换集

R1(config)#crypto ipsec transform-set IPSec-R2 esp-aes 256 esp-sha-hmac

!创建名称为IPSec-R2的IPSec转换集，用来对实际数据进行加密和校验，封装协议为ESP，加密算法为AES 256 bit，校验算法为HMAC-SHA-1。

R1(cfg-crypto-trans)#mode tunnel     !配置IPSec隧道的工作模式为隧道模式（默认模式）

R1(cfg-crypto-trans)#exit

IPSec转换集可用的封装协议包括ESP、AH和AH+ESP三种方式，可用的加密算法包括DES、3DES和AES，可用的校验算法包括HMAC-MD5、HMAC-SHA-1。IPSec隧道的默认工作模式为隧道模式，因此在这里也可以不用配置mode tunnel命令。

⑤配置IPSec加密图：创建名称为Map-R2的IPSec加密图。因为一个接口只能应用一个IPSec加密图，所以如果需要为路由器配置到达多个分支的IPSec VPN，那么每个VPN就需要使用不同的编号。这里使用的编号是10，该编号只在本地有效。最后添加的ipsec-isakmp参数表示使用IKE进行密钥协商、建立IPSec SA。

R1(config)#crypto map Map-R2 10 ipsec-isakmp

% NOTE: This new crypto map will remain disabled until a peer

and a valid access list have been configured.

R1(config-crypto-map)#match address IPSec-VPN  !配置IPSec VPN感兴趣的流量的ACL

R1(config-crypto-map)#set peer 222.5.7.2        ! 配置IPSec VPN对等体的IP地址

R1(config-crypto-map)#set transform-set IPSec-R2  !配置转换集，对感兴趣的流量进行保护

R1(config-crypto-map)#exit

⑥将IPSec加密图应用到出接口

R1(config)#interface fastEthernet 0/1

R1(config-if)#crypto map Map-R2

*Mar  1 00:56:49.503: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ON

R1(config-if)#exit

（5）配置路由器R2的IPSec VPN

R2(config)#ip access-list extended IPSec-VPN

R2(config-ext-nacl)#10 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255

R2(config-ext-nacl)#exit

R2(config)#crypto isakmp policy 10

R2(config-isakmp)#authentication pre-share

R2(config-isakmp)#encryption aes 256

R2(config-isakmp)#hash sha

R2(config-isakmp)#group 5

R2(config-isakmp)#exit

R2(config)#crypto isakmp key 0 123456 address 60.135.1.2

R2(config)#crypto ipsec transform-set IPSec-R1 esp-aes 256 esp-sha-hmac

R2(cfg-crypto-trans)#exit

R2(config)#crypto map Map-R1 10 ipsec-isakmp

R2(config-crypto-map)#match address IPSec-VPN

R2(config-crypto-map)#set peer 60.135.1.2

R2(config-crypto-map)#set transform-set IPSec-R1

R2(config-crypto-map)#exit

R2(config)#interface fastEthernet 0/1

R2(config-if)#crypto map Map-R1

R2(config-if)#exit

注意，在路由器R2的IPSec VPN配置中，安全ACL的源IP地址范围和目的IP地址范围与路由器R1正好相反。路由器R2的其他配置命令要与路由器R1相对应。

（6）配置私网路由

在路由器R1和R2上分别配置指向对方内部局域网的静态路由。

R1(config)#ip route 192.168.2.0    255.255.255.0 60.135.1.1

R2(config)#ip route 192.168.1.0 255.255.255.0 222.5.7.1

对于本配置案例来说，不配置这两条静态路由也不影响实验结果，因为之前已经为路由器配置了指向相同下一跳IP地址的静态默认路由。在这里配置明细静态路由是为了明确IPSec VPN的私网路由配置方法。由于IPSec隧道只支持单播，不支持组播，所以通过IPSec隧道不能传输动态路由协议的信息。IPSec VPN的私网路由只能使用静态路由的方式来配置。

（7）验证IPSec VPN

在PC上打开命令行，使用ping命令测试与Server之间的连通性。由于IPSec VPN隧道只会在有感兴趣流量时才开始建立。在隧道建立之初，IKE协商会花费一点时间，所以第一个数据包会超时。当IPSec隧道最终建立后，所有的后续ping包就都可以通了。

PC与Server可以互相访问后，可以使用以下命令验证IPSec VPN的工作状态。

①查看IKE SA的状态

R1#show crypto isakmp sa

dst             src             state          conn-id slot status

222.5.7.2       60.135.1.2      QM_IDLE         1    0 ACTIVE

②查看IPSec SA的状态

R1#show crypto ipsec sa

interface: FastEthernet0/1

    Crypto map tag: Map-R2, local addr 60.135.1.2

!本端出接口应用的IPSec加密图为Map-R2，本端的IP地址为60.135.1.2。

protected vrf: (none)

local  ident (addr/mask/prot/port): (192.168.1.0/255.255.255.0/0/0)

remote ident (addr/mask/prot/port): (192.168.2.0/255.255.255.0/0/0)

!感兴趣的数据流为192.168.1.0/24到192.168.2.0/24。

   current_peer 222.5.7.2 port 500

!远端对等体为222.5.7.2，使用的ISAKMP端口为UDP 500。

     PERMIT, flags={origin_is_acl,}

 #pkts encaps: 4, #pkts encrypt: 4, #pkts digest: 4

    #pkts decaps: 4, #pkts decrypt: 4, #pkts verify: 4

!加密了4个数据包，解密了4个数据包。

    #pkts compressed: 0, #pkts decompressed: 0

    #pkts not compressed: 0, #pkts compr. failed: 0

    #pkts not decompressed: 0, #pkts decompress failed: 0

    #send errors 1, #recv errors 0

!本端加密终结点为60.135.1.2，远端加密终结点为222.5.7.2。

local crypto endpt.: 60.135.1.2, remote crypto endpt.: 222.5.7.2

path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/1

current outbound spi: 0xE8E4D49F(3907310751)

!以下为入方向的IPSec SA。

inbound esp sas:

spi: 0x54C4BF65(1422180197)

transform: esp-256-aes esp-sha-hmac ,

!IPSec转换集为esp-256-aes esp-sha-hmac，即使用ESP封装协议，加密算法为AES 256 bit，校验算法为HMAC-SHA-1。

in use settings ={Tunnel, }

! IPSec工作模式为隧道模式。

conn id: 2001, flow_id: SW:1, crypto map: Map-R2

sa timing: remaining key lifetime (k/sec): (4596481/2669)

        IV size: 16 bytes

replay detection support: Y

        Status: ACTIVE

inbound ah sas:

inbound pcp sas:

（出方向的SA省略）

③查看IPSec VPN摘要

R1#show crypto session

Crypto session current status

Interface: FastEthernet0/1

Session status: UP-ACTIVE

Peer: 222.5.7.2 port 500

  IKE SA: local 60.135.1.2/500 remote 222.5.7.2/500 Active

  IPSEC FLOW: permit ip 192.168.1.0/255.255.255.0 192.168.2.0/255.255.255.0

        Active SAs: 2, origin: crypto map

（8）配置NAT与IPSec VPN兼容

在实际工程中，局域网的出口设备通常需要配置NAT，将内部私有地址转换为外部可路由的公有地址。假设路由器R1的NAT配置如下。

R1(config)#ip access-list standard NAT

R1(config-std-nacl)#10 permit 192.168.1.0 0.0.0.255

R1(config)#interface fastEthernet 0/0

R1(config-if)#ip nat inside

R1(config)#interface fastEthernet 0/1

R1(config-if)#ip nat outside

R1(config)#ip nat inside source list NAT interface fastEthernet 0/1 overload

为路由器R1配置NAT后，从PC再次ping服务器，会提示“目标不可达”。原因在于路由器R1的接口FastEthernet 0/1既是NAT的出接口，也应用了IPSec加密图，是IPSec VPN的出接口。当数据包从这个接口向外发出之前，路由器的操作是“先做NAT，后进入VPN隧道”。在上面的配置中，所有源地址为192.168.1.0/24的数据包都会被转换为路由器R1的FastEthernet 0/1接口的IP地址，所以与IPSec VPN的配置冲突了。解决NAT与IPSec VPN配置冲突的办法是修改NAT的配置，对从192.168.1.0/24发送到192.168.2.0/24的数据流不进行地址转换。

R1(config)#no ip nat inside source list NAT interface fastEthernet 0/1 overload

R1(config)#no ip access-list standard NAT

R1(config)#ip access-list extended NAT

R1(config-ext-nacl)#5 deny ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

R1(config-ext-nacl)#10 permit ip 192.168.1.0 0.0.0.255 any

R1(config-ext-nacl)#exit

R1(config)#ip nat inside source list NAT interface fastEthernet 0/1 overload

（9）清除并重建VPN隧道

当路由器的IKE或IPSec策略、转换集、加密图等命令配置错误时，有可能会建立不正确的IKE SA和IPSec SA。这时，如果只是修改配置，并不能使网络正常工作。因为IKE SA和IPSec SA的默认生存时间比较长。使用以下clear命令可以清除已经建立的IKE SA和IPSec SA，使路由器以新的配置建立安全关联。

R1#clear crypto isakmp     !清除IKE SA

R1#clear crypto sa       ! 清除所有SA，包括IPSec SA

（10）IPSec VPN路由分析

在本配置案例的第6步，配置私网路由时，静态路由的目的网络为远端局域网内部私有地址，下一跳却指向服务提供商的公有地址。这里有一个有趣的问题，发往远端局域网的私有数据是否直接被发送到Internet了？Internet不是不能路由使用私有地址标识的数据包吗？事实上，使用私有地址标识的原始数据包是被ESP封装，加密发送出去的。

下面举一个例子，当PC向Server发数据包时，原始数据包的源IP地址为192.168.1.2，目的IP地址为192.168.2.2。下面分析这个数据包是怎样匹配路由并通过VPN隧道发送的。

①原始数据包被发送到路由器R1，路由器查看路由表，目的地址192.168.2.2匹配第6步配置的静态路由，因此路由器会根据这条路由的下一跳IP地址60.135.1.1判断出接口为FastEthernet 0/1。

②原始数据包尝试从FastEthernet 0/1接口离开路由器，但是这个接口上配置了crypto map，而加密图中感兴趣的数据流匹配该数据包，因此数据包整个被加密，并在ESP头部前面添加了外层IP头部，源IP地址为FastEthernet 0/1接口的IP地址60.135.1.2，目的IP地址为加密图中的对端IP地址222.5.7.2。

③原始数据包加密后产生了新的IP数据包，路由器R1需要再次查看路由表，新数据包的外层IP头部中的目的地址222.5.7.2匹配默认路由，因此应该通过FastEthernet 0/1接口向外发送。外层IP头部不匹配FastEthernet 0/1接口的加密图中的感兴趣数据流，因此被直接通过该接口发送出去。

5.4.4               GRE over IPSec VPN技术及配置

主要内容

项目导入

1．GRE over IPSec VPN技术

GRE是一种通用的封装协议，可以支持多种网络层协议。GRE VPN隧道的实现采用了虚拟的隧道（Tunnel）接口，可以支持IP单播、组播和广播。

因此GRE VPN可以支持各种动态路由协议。但是GRE VPN不能保证数据的机密性和完整性，也不能验证数据的来源。IPSec是针对IP数据包设计的，IPSec VPN可以实现数据的机密性、完整性和来源验证，但是IPSec VPN不支持组播，因而不支持动态路由协议，基于隧道嵌套的GRE over IPSec VPN可以解决这个问题。

（1）GRE over IPSec的封装过程

GRE over IPSec的封装过程如图5-44所示，原始IP数据包被封装在GRE隧道封装包中，GRE隧道封装包又被封装在IPSec隧道封装包中，并被发送到公网上。使用GRE over IPSec时，GRE隧道封装与IPSec隧道封装是同时进行又各自独立的。

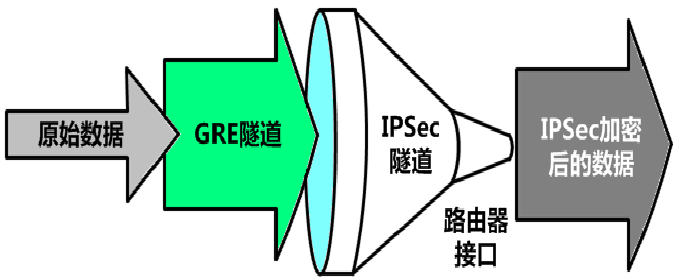

图5-44 GRE over IPSec的封装过程

（2）GRE over IPSec的封装格式

由于IPSec的工作模式有传输模式和隧道模式两种，所以GRE over IPSec最终生成的数据包也有两种结构。如图5-45所示是隧道模式的GRE over IPSec封装示意图，内层的私网数据包被GRE封装为公网数据包，外层IP头部中的源IP地址和目的IP地址为公网地址。

该封装包又被IPSec加密封装，在ESP头部前面又添加了一个新的公网IP头部。通过分析GRE VPN和IPSec VPN的配置，可以了解到GRE封装包的外层IP头部与IPSec封装包的外层IP头部的源、目的IP地址是一致的。因此，隧道模式的GRE over IPSec封装实际上为每个数据包增加了20个字节的IP头部开销。

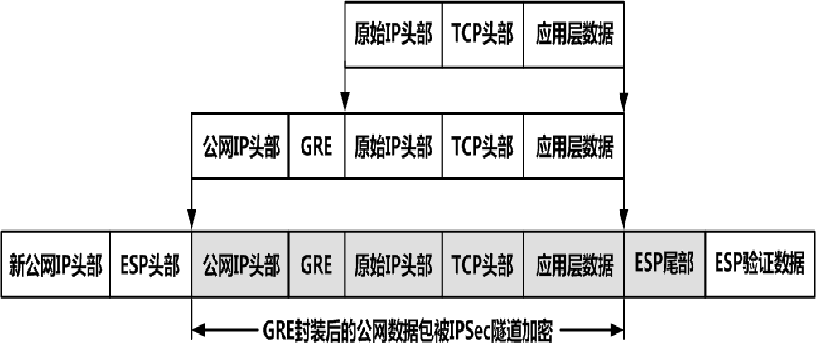

图5-45 GRE over IPSec隧道模式封装示意图

图5-46是传输模式的GRE over IPSec封装示意图。使用IPSec的传输模式，直接将GRE的外层IP头部拿出来作为新的IP数据包的头部信息来源。因为GRE外层IP头部的源、目的IP地址正好是IPSec隧道两端的公有地址，所以GRE over IPSec VPN的IPSec隧道是可以使用传输模式的。

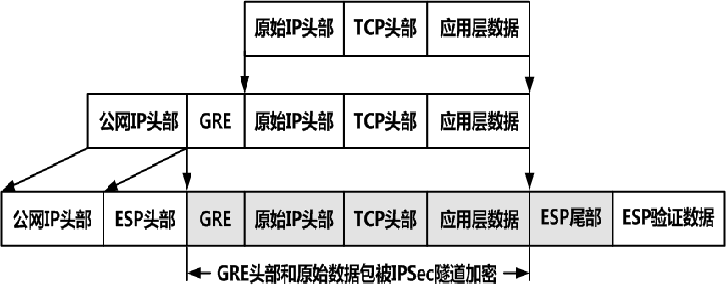

图5-46 GRE over IPSec传输模式封装示意图

2．使用GRE over IPSec VPN互联老校区和威海校区

无论使用GRE VPN、IPSec VPN还是GRE over IPSec VPN，都是在局域网的Internet出口设备上进行部署，老校区的Internet出口设备为防火墙Firewall_1，威海校区的Internet出口设备为防火墙Firewall_2，下面将在这两台设备上部署GRE over IPSec VPN

（1）配置设备物理接口的IP地址

按照表5-3中的地址规划，为所有路由器、交换机配置IP地址。

（2）配置公网路由

在Firewall_1和Firewall_2上各自指向服务提供商的静态默认路由

Firewall_1(config)#ip route 0.0.0.0 0.0.0.0 219.1.2.1

Firewall_2(config)#ip route 0.0.0.0 0.0.0.0 61.1.2.1

路由器Internet只负责公网路由，因此只需要配置接口IP地址，有两条直连公网路由即可，不需要配置任何静态或动态路由协议

配置好公网路由后，测试Firewall_1与Firewall_2之间的公网地址连通性。

（3）配置GRE隧道

对于GRE over IPSec VPN来说，私有网络的原始数据包是先进入GRE隧道，后进入IPSec隧道的，因此应先配置GRE隧道。

①配置老校区防火墙Firewall_1的GRE隧道。

Firewall_1(config)#interface tunnel 0

Firewall_1(config-if)#ip address 172.31.0.17 255.255.255.252

Firewall_1(config-if)#tunnel source fastEthernet 0/1

Firewall_1(config-if)#tunnel destination 61.1.2.2

Firewall_1(config-if)#exit

②配置威海校区防火墙Firewall_2的GRE隧道。

Firewall_2(config)#interface tunnel 0

Firewall_2(config-if)#ip address 172.31.0.18 255.255.255.252

Firewall_2(config-if)#tunnel source fastEthernet 0/1

Firewall_2(config-if)#tunnel destination 219.1.2.2

Firewall_2(config-if)#exit

由于GRE隧道接口已经up up，所以在实验过程中，配置好GRE隧道后，就可以配置OSPF等路由协议了。但是在实际工程中，应先配置好外层的IPSec隧道，使用IPSec对GRE隧道中的任何数据包，包括OSPF数据包进行保护。将GRE over IPSec VPN隧道全部配置完后，再配置路由协议。

（4）配置IPSec隧道

① 配置老校区防火墙Firewall_1的IPSec隧道。

Firewall_1(config)#ip access-list extended VPN

Firewall_1(config-ext-nacl)#10 permit gre host 219.1.2.2 host 61.1.2.2

Firewall_1(config-ext-nacl)#exit

GRE隧道中传送的所有数据包都被封装为公网数据包，GRE外层的IP头部中，源IP地址为Tunnel 0接口配置中FastEthernet 0/1接口的IP地址219.1.2.2，目的IP地址为tunnel destination，即61.1.2.2。因此IPSec的感兴趣流量应为防火墙物理接口公网地址219.1.2.2和61.1.2.2之间的GRE数据流。

Firewall_1(config)#crypto isakmp policy 1     !配置IKE策略

Firewall_1(config-isakmp)#authentication pre-share

Firewall_1(config-isakmp)#encryption aes 256

Firewall_1(config-isakmp)#hash sha

Firewall_1(config-isakmp)#group 5

Firewall_1(config-isakmp)#exit

Firewall_1(config)#crypto isakmp key 0 123456 address 61.1.2.2

!针对隧道对端61.1.2.2配置IKE的预共享密钥为123456。

Firewall_1(config)#crypto ipsec transform-set IPSEC-WEIHAI esp-aes 256 esp-sha-hmac

Firewall_1(cfg-crypto-trans)#mode transport

Firewall_1(cfg-crypto-trans)#exit

!创建名称为IPSEC-WEIHAI的IPSec转换集，配置工作模式为传输模式。

Firewall_1(config)#crypto map MAP-WEIHAI 10 ipsec-isakmp

Firewall_1(config-crypto-map)#match address VPN

Firewall_1(config-crypto-map)#set peer 61.1.2.2

Firewall_1(config-crypto-map)#set transform-set IPSEC-WEIHAI

Firewall_1(config-crypto-map)#exit

!配置IPSec加密图，引用之前配置的安全ACL、IPSec转换集，并指定隧道对端的IP地址。

Firewall_1(config)#interface fastEthernet 0/1

Firewall_1(config-if)#crypto map MAP-WEIHAI

Firewall_1(config-if)#exit

!将IPSec策略应用到出接口。

② 配置威海区防火墙Firewall_2的IPSec隧道

Firewall_2(config)#ip access-list extended VPN

Firewall_2(config-ext-nacl)#10 permit gre host 61.1.2.2 host 219.1.2.2

Firewall_2(config-ext-nacl)#exit

!配置安全ACL，源、目的IP地址与Firewall_1对调。

Firewall_2(config)#crypto isakmp policy 1    !配置IKE策略

Firewall_2(config-isakmp)#authentication pre-share

Firewall_2(config-isakmp)#encryption aes 256

Firewall_2(config-isakmp)#hash sha

Firewall_2(config-isakmp)#group 5

Firewall_2(config-isakmp)#exit

Firewall_2(config)#crypto isakmp key 0 123456 address 219.1.2.2

!针对隧道对端219.1.2.2配置IKE的预共享密钥为123456。

Firewall_2(config)#crypto ipsec transform-set IPSEC-LAOXIAO esp-aes 256 esp-sha-hmac

Firewall_2(cfg-crypto-trans)#mode transport

Firewall_2(cfg-crypto-trans)#exit

!创建名称为IPSEC-LAOXIAO的IPSec转换集，配置工作模式为传输模式。

Firewall_2(config)#crypto map MAP-LAOXIAO 10 ipsec-isakmp

Firewall_2(config-crypto-map)#match address VPN

Firewall_2(config-crypto-map)#set peer 219.1.2.2

Firewall_2(config-crypto-map)#set transform-set IPSEC-LAOXIAO

Firewall_2(config-crypto-map)#exit

!配置IPSec加密图，引用之前配置的安全ACL、IPSec转换集，并指定隧道对端的IP地址。

Firewall_2(config)#interface fastEthernet 0/1

Firewall_2(config-if)#crypto map MAP-LAOXIAO

Firewall_2(config-if)#exit

! 将IPSec策略应用到出接口。

（5）验证GRE over IPSec隧道

①查看IKE SA：在Firewall_1和Firewall_2之间测试GRE隧道接口IP地址之间的连通性，由于GRE隧道中的所有流量都会进入IPSec隧道，所以防火墙会建立IKE SA和IPSec SA。

使用show crypto isakmp sa命令可以查看防火墙Firewall_1的IKE SA。使用show crypto ipsec sa命令可以查看防火墙Firewall_1的IPSec SA。

②使用Wireshark分析使用GRE over IPSec封装的数据包：在Firewall_1上测试GRE隧道的连通性，并使用Wireshark捕获防火墙Firewall_1与路由器Internet之间的数据包。

Firewall_1#ping 172.31.0.18

Sending 5, 100-byte ICMP Echos to 172.31.0.18, timeout is 2 seconds:

!!!!!

图5-47为Wireshark的数据包分析，被GRE封装的内部私有数据包被IPSec加密，无法看到原始内容。外层IP头部中的Protocol字段为ESP（协议号为50），表示外层IP数据包的内部是由ESP封装的数据。外层IP头部中的源IP地址和目的IP地址均为公有地址。

图5-47 GRE over IPSec数据包分析

（6）GRE over IPSec VPN与NAT的兼容性

如果单独使用IPSec VPN，则必须为NAT的ACL去掉内部私有网络之间的流量。但是如果使用GRE over IPSec，则不需要这样做。因为内部私有网络之间的流量都进入了GRE隧道，被封装为公有IP数据包，不会匹配NAT中ACL定义的流量，所以GRE over IPSec VPN与NAT互不影响。

这里是威海校区的Firewall_2的NAT配置。

Firewall_2(config)#ip access-list extended NAT

Firewall_2(config-ext-nacl)#10 permit ip 172.18.0.0 0.0.255.255 any

Firewall_2(config)#interface fastEthernet 0/0

Firewall_2(config-if)#ip nat inside

Firewall_2(config)#interface fastEthernet 0/1

Firewall_2(config-if)#ip nat outside

Firewall_2(config)#ip nat pool NAT-POOL 61.1.2.3 61.1.2.5 prefix-length 29

Firewall_2(config)#ip nat inside source list NAT pool NAT-POOL overload

启用NAT后，威海校区可以访问Internet中的公有地址，不会影响VPN的连通性。

5.4.5                使用OSPF路由协议互联 各个校区

主要内容

1．配置老校区核心交换机Core

到此为止，已经完成了老校区与新校区、青岛校区和威海校区的广域网部署。接下来，将在全网部署OSPF路由协议，实现各个校区的内部网络互通。

Core(config)#interface loopback 0

Core(config-if)#ip address 1.1.1.1 255.255.255.255

Core(config-if)#exit

!创建环回接口，用于OSPF的Router ID互联。

Core(config)#router ospf 1

Core(config-router)#router-id 1.1.1.1

Core(config-router)#network 1.1.1.1 0.0.0.0 area 0

Core(config-router)#network 172.31.0.0 0.0.0.3 area 0

Core(config-router)#network 172.31.0.8 0.0.0.3 area 0

Core(config-router)#network 172.31.0.20 0.0.0.3 area 0

Core(config-router)#exit

Core(config)#ip route 172.16.0.0 255.255.0.0 loopback 1

!配置一条静态路由，用来模拟指向老校区内部网络的静态路由。

Core(config)#router ospf 1

Core(config-router)#redistribute static

Core(config-router)#exit

!将Core中的所有静态路由重分发到OSPF中。

Core(config)#ip route 0.0.0.0 0.0.0.0 172.31.0.10

!配置静态默认路由，内部网络中所有的三层设备，包括三层交换机、路由器都需要配置指向Internet的默认路由。

2．配置老校区广域网路由器Laoxiao

Laoxiao(config)#interface loopback 0

Laoxiao(config-if)#ip address 2.2.2.2 255.255.255.255

Laoxiao(config-if)#exit

!创建环回接口，用于OSPF的Router ID互联。

Laoxiao(config)#router ospf 1

Laoxiao(config-router)#router-id 2.2.2.2

Laoxiao(config-router)#network 172.31.0.0 0.0.0.3 area 0

Laoxiao(config-router)#network 172.31.0.4 0.0.0.3 area 0

Laoxiao(config-router)#network 2.2.2.2 0.0.0.0 area 0

Laoxiao(config-router)#exit

3．配置新校区广域网路由器Xinxiao

Xinxiao(config)#router rip

Xinxiao(config-router)#version 2

Xinxiao(config-router)#no auto-summary

Xinxiao(config-router)#network 172.17.0.0

Xinxiao(config-router)#exit

!RIPv2基本配置。

Xinxiao(config)#interface loopback 0

Xinxiao(config-if)#ip address 3.3.3.3 255.255.255.255

Xinxiao(config-if)#exit

!创建环回接口，用于OSPF的Router ID互联。

Xinxiao(config)#router ospf 1

Xinxiao(config-router)#router-id 3.3.3.3

Xinxiao(config-router)#network 172.31.0.4 0.0.0.3 area 0

Xinxiao(config-router)#network 3.3.3.3 0.0.0.0 area 0

Xinxiao(config-router)#redistribute rip subnets

Xinxiao(config-router)#exit

!在OSPF路由协议配置中，将所有RIP路由（包括子网）重分发到OSPF中。

Xinxiao(config)#router rip

Xinxiao(config-router)#redistribute ospf 1 metric 5

Xinxiao(config-router)#exit

!将OSPF路由重分发到RIP中，配置种子度量值为5。

Xinxiao(config)#router ospf 1

Xinxiao(config-router)#summary-address 172.17.0.0 255.255.0.0

Xinxiao(config-router)#exit

!新校区的地址段为172.17.0.0/16，而路由器Xinxiao作为自治系统边界路由器，可以为OSPF配置ASBR外部路由汇总。

4．配置新校区核心交换机Core_1

Core_1(config)#router rip

Core_1(config-router)#version 2

Core_1(config-router)#no auto-summary

Core_1(config-router)#network 172.17.0.0

Core_1(config-router)#exit

5．配置新校区核心交换机Core_2

Core_2(config)#router rip

Core_2(config-router)#version 2

Core_2(config-router)#no auto-summary

Core_2(config-router)#network 172.17.0.0

Core_2(config-router)#exit

6．配置老校区出口防火墙Firewall_1

Firewall_1(config)#interface loopback 0

Firewall_1(config-if)#ip address 6.6.6.6 255.255.255.255

Firewall_1(config-if)#exit

!创建环回接口，用于OSPF的Router ID互联。

Firewall_1(config)#router ospf 1

Firewall_1(config-router)#router-id 6.6.6.6

Firewall_1(config-router)#network 172.31.0.8 0.0.0.3 area 0

Firewall_1(config-router)#network 172.31.0.16 0.0.0.3 area 0

Firewall_1(config-router)#network 6.6.6.6 0.0.0.0 area 0

Firewall_1(config-router)#exit

7．配置威海校区出口防火墙Firewall_2

Firewall_2(config)#interface loopback 0

Firewall_2(config-if)#ip address 7.7.7.7 255.255.255.255

Firewall_2(config-if)#exit

!创建环回接口，用于OSPF的Router ID互联。

Firewall_2(config)#router ospf 1

Firewall_2(config-router)#router-id 7.7.7.7

Firewall_2(config-router)#network 172.31.0.16 0.0.0.3 area 0

Firewall_2(config-router)#network 172.18.0.0 0.0.0.3 area 1

Firewall_2(config-router)#network 7.7.7.7 0.0.0.0 area 0

Firewall_2(config-router)#area 1 range 172.18.0.0 255.255.0.0

Firewall_2(config-router)#area 0 range 172.31.0.0 255.255.0.0

Firewall_2(config-router)#exit

! 防火墙Firewall_2是区域边界路由器，可以配置Area 0和Area 1的ABR路由汇总，其中威海校区属于Area 1，地址段为172.18.0.0/16。广域网属于Area 0，地址段为172.31.0.0/16。

8．配置威海校区核心交换机Weihai

Weihai(config)#interface loopback 0

Weihai(config-if)#ip address 8.8.8.8 255.255.255.255

Weihai(config-if)#exit

!创建环回接口，用于OSPF的Router ID互联。

Weihai(config)#router ospf 1

Weihai(config-router)#passive-interface loopback 1

Weihai(config-router)#passive-interface loopback 2

Weihai(config-router)#network 172.18.1.0 0.0.0.255 area 1

Weihai(config-router)#network 172.18.2.0 0.0.0.255 area 1

Weihai(config-router)#network 172.18.0.0 0.0.0.3 area 1

Weihai(config-router)#network 8.8.8.8 0.0.0.0 area 1

Weihai(config-router)#exit

!将模拟用户网段的Loopback 1和Loopback 2接口配置为被动接口

9．配置青岛校区核心交换机Qingdao

Qingdao(config)#interface loopback 0

Qingdao(config-if)#ip address 9.9.9.9 255.255.255.255

Qingdao(config-if)#exit

!创建环回接口，用于OSPF的Router ID互联。

Qingdao(config)#router ospf 1

Qingdao(config-router)#router-id 9.9.9.9

Qingdao(config-router)#network 172.31.0.20 0.0.0.3 area 0

Qingdao(config-router)#network 172.19.1.0 0.0.0.255 area 2

Qingdao(config-router)#network 172.19.2.0 0.0.0.255 area 2

Qingdao(config-router)#network 9.9.9.9 0.0.0.0 area 0

Qingdao(config-router)#passive-interface loopback 1

Qingdao(config-router)#passive-interface loopback 2

Qingdao(config-router)#area 2 range 172.19.0.0 255.255.0.0

Qingdao(config-router)#area 0 range 172.31.0.0 255.255.0.0

Qingdao(config-router)#exit

!将模拟用户网段的Loopback 1和Loopback 2接口配置为被动接口。路由器Qingdao是区域边界路由器，可以配置Area 0和Area 2的ABR路由汇总，其中青岛校区属于Area 2，地址段为172.19.0.0/16。

10．验证网络连通性

在每台设备上检查OSPF邻居表和IP路由表，并测试网络的连通性。

【任务归纳】

VPN技术分为站点到站点VPN和远程访问VPN。常见的站点到站点VPN包括MPLS VPN、GRE VPN、IPSec VPN。远程访问VPN包括SSL VPN、IPSec远程访问VPN和L2TP VPN。

MPLS VPN是由服务提供商负责搭建的VPN，用户只需购买服务提供商的VPN服务，不需要为VPN广域网购买单独的设备。用户不需要配置、管理VPN。对于新建的网络，只要用户的资金不太紧张，都推荐采用MPLS VPN技术方案。

GRE VPN利用用户现有的Internet连接建立广域网，GRE隧道的配置简单，但是GRE不提供任何的安全性。GRE隧道支持IP组播和动态路由协议，这是IPSec不能相比的

IPSec VPN也利用用户现有的Internet连接建立广域网，能够对用户数据进行加密、校验和身份验证等安全服务。IPSec隧道只支持单播数据流，如果企业需要在VPN广域网上运行动态路由协议，就不能单独使用IPSec VPN。
