工作任务3 综合布线系统施工

2.3工作任务三 综合布线系统的施工

【任务分析】

网络布线系统设计方案通过评审后,网络工程进入实施阶段,也就是网络工程的中期任务。主要任务有:

(1)按照网络设计方案制定实施计划。该计划要明确工程的工期、分工、施工方式、资金使用、竣工验收等内容。实施计划要以规范的形式存档,称为实施方案。

(2)设备及系统选型与采办。硬件系统选型包括网络服务器和各种网络设备的选型,在本书的第7章中详细介绍。软件系统的选型包括网络服务器系统的选型、网络安全系统选型、网络管理系统选型、数据库系统选型、数据备份系统选型和Web服务器系统选型。

(3)到用户单位进行网络安装与调试。系统集成是网络工程实施的核心阶段,其任务包括综合布线系统、硬件设备和软件系统的安装、调试、测试以及试运行。

工程实施过程中,当出现不合理的设计时,可以再回到网络系统设计阶段修改设计方案。


【任务要求】

任务名称

综合布线系统的施工

任务目标

了解网络工程项目的进度管理,综合布线各子系统中管槽、线缆的敷设,信息插座、配线架的安装。

学习方式与工具

网络布线实训室;布线系统的主要组成部件,主要包括线缆、线路管理硬件、连接器、信息插座、插头、适配器,以及各种布线用工具等。

相关知识

工程项目的进度管理,网络布线中管槽的敷设、配线子系统的电缆敷设、干线子系统的电缆敷设、双绞线布线、光纤布线、信息插座的安装、配线架与跳线实施等。

工作任务

(1)工程项目进度管理;(2)管槽的敷设;(3)配线子系统的电缆敷设;(4)干线子系统的电缆敷设;(5)双绞线布线;(6)光缆布线。

完成任务和成果

综合布线系统实施质量检查

2.3.1工程项目进度管理

对于网络工程所需要的时间进行估算时,需要分别估计项目包含的每一项活动所需要的时间,然后根据活动的先后顺序来估算整个项目所需要的时间。

1.制定网络项目进度时间表

2.活动时间的影响因素

3.活动时间估算方法

4.时间估算的作用

2.3.2管槽的敷设

在智能化建筑内,综合布线系统的线缆敷设一般主要有管路敷设和线槽(或桥架)敷设两种方式。除暗管敷设与房屋建筑同步施工外,线槽(或桥架)和设备安装部分都在综合布线系统工程施工中进行。线槽敷设在项目1实验室网络布线中已经介绍,这里就只介绍管路的敷设。

【注意】

(1)对于综合布线系统管线工程主要应注意的问题

管线采用的材质

管线的敷设方式

管线的弯曲半径

管线的利用率

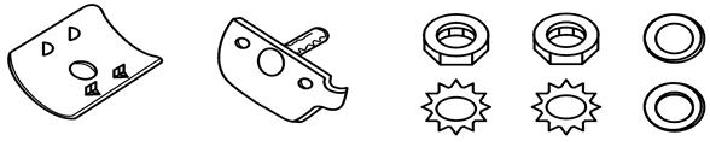

(2)电缆管的敷设

 电缆管明敷时应安装牢固,电缆管支持点间的距离不宜超过3 m。

 电缆管暗敷时,可采用钢管或硬质塑料管预埋在建筑物中,综合布线系统宜采用钢管。一般预埋在楼板中的暗管外径不宜超过25 mm,预埋在墙体中的暗管外径不宜超过50 mm,预埋在建筑物中的暗管不宜超过100 mm(指室外管道进入建筑物内时)。

 在同一路径中,每根电缆管的弯头不得多于3个,直角弯不应超过2个,有弯头的管段长度不宜超过20 m,一般暗管的转弯角度应大于90°。

 直线布暗管超过30 m,弯管超过20 m或有2个弯角的暗管大于15 m处应设置过线盒,有利于方便地布放线缆。

暗管管口伸出建筑物的部位应在25~50 mm之间。

电缆管在弯制后,不应有裂缝和显著的凹瘪现象,其弯曲程度不宜大于电缆管外径的10%,电缆管的弯曲半径不应小于所穿入电缆的最小弯曲半径。

(3)电缆管的弯曲半径

管线的弯曲半径应符合表2-18的要求。

缆线类型

弯曲半径(mm)/倍

2芯或4芯水平光缆

>25mm

其他芯数和主干光缆

不小于光缆外径的10倍

4对非屏蔽电缆

不小于电缆外径的4倍

4对屏蔽电缆

不小于电缆外径的8倍

大对数主干电缆

不小于电缆外径的10倍

室外光缆、电缆

不小于缆线外径的10倍

(4)电缆管的利用率

电缆管中,如果布放的线缆为多层屏蔽电缆、扁平线缆、大对数主干电缆或光缆时,直线管道的利用率为50%~60%,弯曲管道应为40%~50%;如布放4对双绞水平电缆或4芯光缆时,管道的截面利用率应为25%~30%。

电缆管的利用率可采用管径利用率和截面利用率的计算公式加以计算,然后来确定暗管中布放线缆的根数。

电缆管管径利用率的计算公式:

管径利用率 = d/D

式中:d表示线缆的外径;D表示管道的内径。

电缆管截面利用率的计算公式:

截面利用率=A1/A

式中,A表示管的内截面积;A1表示穿在管内线缆的总截面积。

一般在暗管中布放多层屏蔽的电缆或扁平线缆,主干电缆的对数为25对、50对、100对时,光缆为12芯以上时,宜采用管径利用率的计算公式进行计算,选用合适管径的暗管。

在暗管中布放4对双绞电缆及4芯以下光缆时,为了保证线对的扭绞状态在施工的过程中不会受到挤压而产生性能的改变,宜采用管截面利用率的计算公式进行计算,选用合适的暗管。

2.3.4干线子系统的线缆敷设

建筑物干线子系统的线缆较多,且路由集中,是综合布线系统的重要骨干线路,来不得半点马虎,敷设过程中要注意以下几点:

(1)对于干线路由中采用的线缆规格、型号、数量、起讫段落以及安装位置,必须在施工现场对照设计文件进行重点复核,如有疑问,要及早与设计单位协商解决。对已到货的线缆也需清点和复查,并对线缆进行标志,以便敷设时对号入座。

(2)建筑物主干线缆一般采用由建筑物的高层向低层下垂敷设,即利用线缆本身的自重向下垂放的施工方式。该方式简便、易行、减少劳动工时和体力消耗,还可加快施工进度。为了保证线缆外护层不受损伤,在敷设时,除装设滑车轮和保护装置外,要求牵引线缆的拉力不宜过大,应小于线缆允许张力的80%。在牵引线缆过程中,要防止拖、蹭、刮、磨等损伤,并根据实际情况均匀设置支撑线缆的支点,施工完毕后,在各个楼层以及相隔一定间距的位置设置加固点,将主干线缆绑扎牢固,以便连接。

(3)主干线缆如在线槽中敷设,应平齐顺直、排列有序,尽量不重叠或交叉。线缆在线槽内每间隔1.5m应固定绑扎在支架上,以保持整齐美观。在线槽内的线缆不得超出线槽,以免影响线槽盖盖合。

(4)主干线缆与其他管线尽量远离,在不得已时,也必须有一定间距,以保证今后通信网络安全运行。

2.3.5双绞线布线

1.双绞线的安装

维持弯曲半径并避免线对产生扭曲,尽量避免电缆之间的缠绕,交叉等。

要注意避免电缆线对发散,如果线对发散可使用张力修复,4对双绞线的最大牵引张力为110 N。

避免线对长度不一致,端接时必须注意使线缆的所有线对保持一致。

端接到配线架时,可以提供适当的拉力和压力以使线对变形最小。

2.信息插座

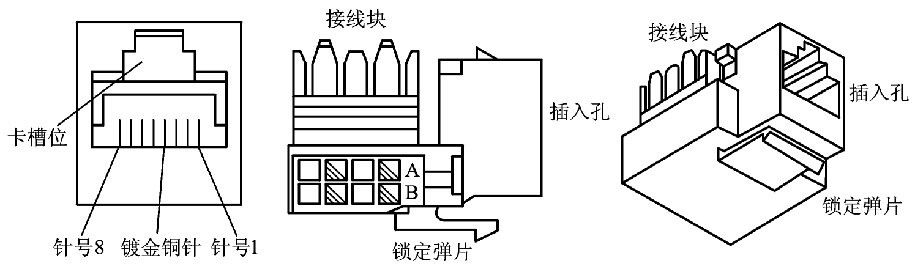

模块连接方式

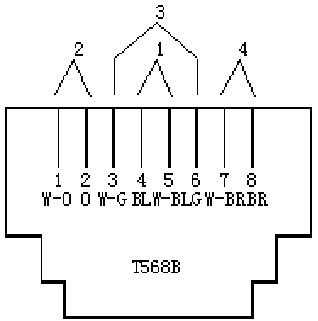

(a)按照T568B标准信息插座

引线与线对安排正视图

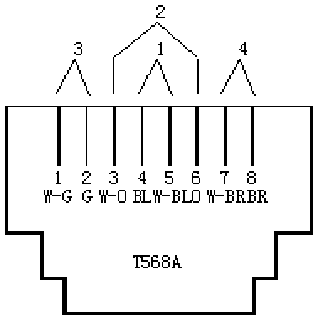

    (b)按照T568A标准信息插座

 引线与线对安排正视图


信息插座的安装










步骤一:在墙上开个洞,把线缆穿过插座底盒。

步骤二:按顺序连接每条线步骤三:使用打线器将缆线按序连接到信息模块。

步骤四:最后安装之前要检查没跟线是否连接妥当,以免返工

步骤五:去掉多余线头。

步骤六:安装面板并上号螺丝即可。

  信息模块制作好后可以用万用表测试连接是否良好。


配线架和跳线

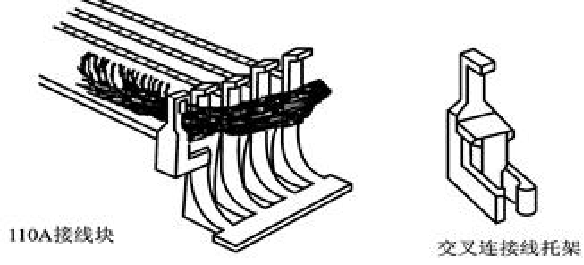

10A型100对线和300对线的接线块组件


110A是110型配线架系统中价格最低的组件。可以应用于所有场合,特别是大型电话应用场合,也可以应用于在配线间接线空间有限的场合。

110P型300对线的带连接器的终端块


110A和110P两种类型的交叉连接


110C连接块是一个小型的阻燃的塑料段,内含熔锡(银)的接线柱,可压到接线块上去。在接线块中已将线放置好,110C连接块上装有尖夹子,当连接块推入齿形条时,这些夹子就切开连线的绝缘层建立电气的触点而无需剥除线对的绝缘护皮。


托架。110A接线块及其托架,托架是一个小的塑料部件,能被装扣到接线块的“支撑腿”上去,用来保持在顶部和底部的交叉连接线。

背板。它是一个平的金属的或塑料的背板,用来将配线模块分开,以便提供走线空间。此背板上安装有两个布线环,以保持交叉连接线。






接插线。它是用于110P硬件的接插线,是预先连接好的。它们有1对、2对、3对和4对线,有各种尺寸的长度。由于接插线有内在的排除接错性能,故能防止极性接反或线对的爆裂。

110跳线过线槽。它是一个水平的过线槽,以便布放快接式跳线,并在其中保持过长的线,使得整个交连场整齐美观。它们通常放在每100对的配线模块之间或每列的顶部或底部


F夹终端绝缘子






标识条。它是一种颜色编码塑料条,插扣到接线块不同的行上,以指明线缆号

F夹终端绝缘子。它是一对红色的塑料夹,用来对要求专门保护及识别的线路进行保护和标记

连接夹和连接线。连接夹和连接线用来建立线缆之间的电气连通性

2.3.6光缆布线

光缆的到货检查和验收

(1)产品资料核对

    核对光缆的规格、长度、工程名称。检查出厂的测试记录和合格证。

2)产品外观检查

    检查缆盘包装是否损坏

    仔细察看缆盘,确认是否缆盘中心通孔受损

    开盘检查结构及完整性

(3)开盘测试

   光缆现场检验应测试光纤衰减常数和光纤长度

光缆敷设应注意的事项

光缆管路所配置的穿缆管,管壁内侧应尽量平滑,避免尖锐的突出物割伤光缆外皮,破坏光缆的防水性。

无铠装光缆的弯曲半径应不小于光缆外径的15倍,施工过程中应不小于20倍;金属护套光缆施工过程中应不小于30倍。

布放光缆的牵引力应不超过光缆允许张力的80%,瞬间最大牵引力不得超过光缆允许张力,主要牵引力应加在光缆加强件上,光纤不应直接承受拉力。

为防止在牵引过程中扭转损伤光缆,牵引端头和牵引索之间应加入转环。拉引光缆应用光缆网套或细尼龙绳绑住光缆的抗张体,切记不可用铁丝直接拉引。

光纤接续与端接

   光纤接续应遵循的原则

    芯数相等时,要同束管内的对应色光纤对接,芯数不同时,按顺序先接芯数大的,再接芯数小的。

      光纤接续的方法

   光纤接续的方法有:熔接、活动连接、机械连接三种。在工程中大都采用熔接法。采用这种熔接方法的接点损耗小,端面反射小,可靠性高。

光纤接续的过程和步骤

① 开剥光缆,并将光缆固定到接续盒内。

② 分纤将光纤穿过热缩管。

③ 打开熔接机电源,采用预置的程式进行熔接。

④ 制作光纤端面。

⑤ 放置光纤。

⑥ 移出光纤用加热炉加热热缩管。

⑦ 盘纤固定。

⑧ 密封和挂起。

【任务归纳】

通过本工作任务的学习与实践,熟悉了解管槽的敷设、配线子系统的电缆敷设、干线子系统的电缆敷设,掌握双绞线布线、信息插座的安装、配线架与跳线实施等。
