1.3工作任务三 实验室网络的实施
【任务分析】
网络工程经过前期的调研、方案设计和设备预算后，下一步就是工程的施工。工程实施阶段的主要任务是：
（1）按照网络设计方案制定工程进度和施工组织计划。该计划要明确工程的工期、分工、施工方式、资金使用、竣工验收等内容。实施计划要以规范的形式存档，称为实施方案。
（2）设备及系统选型与采购，根据网络设计方案，与供应商签订供货合同，确定安装计划。
（3）到用户单位进行网络系统的安装与调试，主要包括结构化综合布线、设备安装、系统安装、单机测试、互连调试等，在设备的安装调试过程中可同时开展用户的培训。
【任务要求】
任务名称 | Leader职业学院实验室网络实施 |
任务目标 | 根据网络系统设计方案及现场考查情况，制定工程进度和施工组织计划，完成网络布线、网络设备的安装与调试等。 |
学习方式与工具 | Internet搜索、资料查阅、实践训练 |
相关知识 | 工程进度和施工组织计划制定、地面线槽布线、双绞线安装、交换机及无线AP的安装等。 |
工作任务 | （1）根据网络系统设计方案即现场考查结果，制定工程进度和施工组织计划； （2）掌握地面线槽布线及双绞线安装； （3）交换机及无线AP的安装与调试； |
工作记录 | 工程进度和施工组织计划、网络布线学习笔记等 |
完成任务和成果 | 工程进度和施工组织计划、网络布线、网络设备安装与调试 |
1.3.1实验室网络布线
1．施工前的准备
（1）施工说明及工程范围的确定
（2）工程图纸的准备
（3）现场调查工程的环境和施工条件
（4）编制工程进度和施工组织计划
（5）施工材料及施工工具的准备
（6）向工程单位提交开工报告。
2．施工过程中的注意事项
施工现场督导人员要认真负责，及时处理施工过程中出现的各种情况，协调处理各方面的意见。
如果遇到不可预见的问题，应及时向工程承建单位汇报，并提出解决办法，以供工程承建单位参考。
对工程承建单位计划不周的问题要及时妥善解决。
对工程承建单位新增加的点和施工现场的变化要在施工图上反映出来，并形成相关文件由工程承建单位的有关人员签字。
对部分场地和工段要及时进行阶段检查验收，确保工程质量。
制定工程进度表（要留有余地，以免出现不能按时完工的情况）。
建议使用如表1-10所示的施工表和如表1-11所示的督导指派任务表。（下页）
制表示例
表1-10 施工表
楼 号 | 楼 层 | 房 号 | 联 系 人 | 电 话 | 备 注 | 施工/测试日期 |
注：此表一式4份，领导、施工、测试、项目负责人各一份。
表1-11 督导指派任务表
施工名称 | 质量和要求 | 施工人员 | 难 度 | 验 收 人 | 完工日期 | 是否返工处理 |
3．线槽的安装

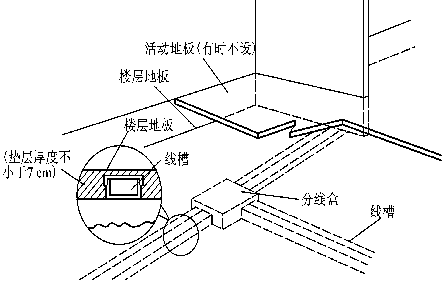

线槽一般用于线缆条数较多的段落，必须按技术标准和规定施工。线槽的规格尺寸、组装方式和安装位置均应按设计规定和施工图的要求。本实验室布线采用地面线槽布线法，如图所示。
地面线槽布线法
地面线槽布线法的优点：
（1）布线方便简捷；
（2）适应于大开间房间，适应各种布置和变化，灵活性大。
地面线槽布线法的缺点：
（1）需要较厚垫层，增加楼板荷重；
（2）因有垫层，楼板容易因线槽多而受损；
（3）高级地板材料（如大理石）不宜使用；
（4）工程造价较高。
4．双绞线的安装
在双绞线的敷设过程中，必须注意线缆外包层的完整性。比如：尽量避免不要重压、磨破、刮破，因为许多布线路径上都可能存在过酸性、过碱性、潮湿等环境因素对线缆造成的侵害，而外包层往往是保护线缆的最后一道防线。线缆的捆扎和加固时往往最容易损坏线缆，因而必须更加谨慎。
维持弯曲半径并避免线对产生扭曲，尽量避免电缆之间的缠绕，交叉等。
要注意避免电缆线对发散，如果线对发散可使用张力修复，4对双绞线的最大牵引张力为110 N。
避免线对长度不一致，端接时必须注意使线缆的所有线对保持一致。
1.3.2网络设备的安装与调试
1．交换机的安装与调试
在本实验室网络中，交换机的安装比较简单，只需要将交换机固定到机柜的机架上接通电源，并将连接无线AP、计算机、服务器的双绞线接头插到交换机的RJ-45以太网电口即可，无需对交换机进行配置管理。
2．无线AP的安装与调试
无线AP是WLAN的核心设备。下面以锐捷RG-WG54P无线AP为例，介绍无线AP的常用配置。
RG-WG54P是锐捷网络针对企业级无线覆盖设计的一款基于IEEE802.11g标准的室内型无线接入点产品。可提供54Mbps的数据传输带宽，是802.11b产品传输速率的5倍，并能向下兼容 802.11b标准的产品。（下页图）
 |  |
| RG-WG54P无线AP外观 | 无线AP的硬件安装 |
无线AP的安装与配置
（1）无线AP的硬件安装

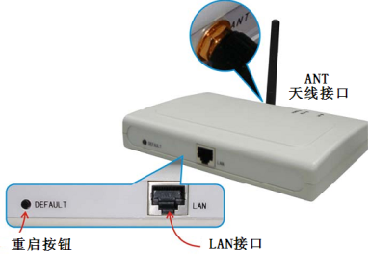

步骤1：安装天线到AP的ANT接口上。
步骤2：将一根直通RJ-45网线的一端与AP 的LAN 端口连接，另一端与供电模块的11G AP端口连接。
步骤3：将另一根直通RJ-45网线或交叉线的一端与供电模块的NETWORK端口连接，另一端与交换机或宽带路由器内口连接。

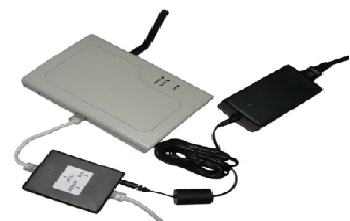

步骤4：将电源插入供电模块的DC IN端口，安装完毕，如图1-11所示。
（2）使用IE浏览器配置无线AP
无线AP的默认IP为192.168.1.1，需要将客户端无线网卡IP地址配置为和设备在同一个网段的IP地址，可以配置网卡的IP地址为192.168.1.X（X不能为0、1、255），子网掩码为255.255.255.0。

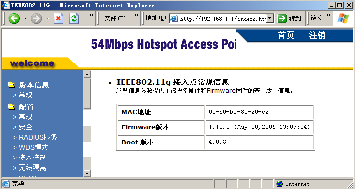

打开Internet Explorer 浏览器，在地址栏中输入“192.168.1.1”，输入密码（缺省密码为“default”），打开RG-WG54P的主管理界面。
 |  |

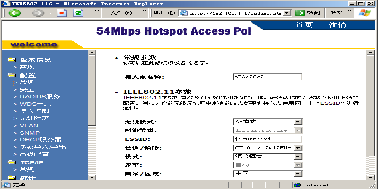

| 图1-12 RG-WG54P主管理界面 | 图1-13 配置SSID |
（3）设置SSID
SSID（Service Set Identifier）也可以写为ESSID，用来区分不同的网络，也称为服务区别号，设置SSID可以理解为给无线局域网起一个名字。
点击左栏的“配置 > 常规”，出现图1-13所示的配置界面，在ESSID输入框中输入“jisuanjixi”，即该无线AP构建的WLAN名字为“jisuanjixi”。
（4）配置管理IP地址

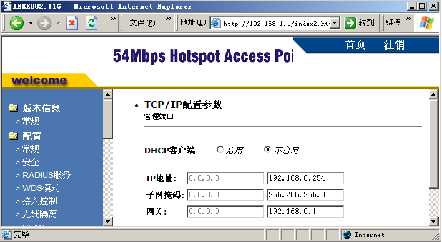

可以给无线AP配置一个管理IP地址，方便管理员对无线AP做配置。无线AP的默认管理IP地址为192.168.1.1，子网掩码为255.255.255.0，没有配置缺省网关，建议将无线AP的管理IP地址配置在已存在的网段地址范围内，假设该AP与校园网中的192.168.0.0/24网络相连，可以把无线AP的管理地址配置为192.168.0.254，子网掩码为255.255.255.0，缺省网关为192.168.0.0/24子网的内网路由接口地址，假设为192.168.0.1。具体设置如图1-14所示。
 | 点击窗口左栏中的“TCP/IP > 常规”，在IP地址栏内输入192.168.0.254，子网掩码栏内输入255.255.255.0，网关栏内输入192.168.0.1即可。 |
| 图1-14 配置管理IP地址 |
（5）配置WEP加密
一个无线AP的覆盖半径为100米，网络覆盖范围很可能会超出客户端的地理范围，因此如果数据没有加密，使用明码在空气中传输，未经允许的客户端就很容易连接到无线网络中，使数据泄密。
WEP（Wired Equivalent Privacy）是IEEE802.11b标准里定义的一个用于WLAN的安全性协议。使用WEP技术，可以将无线信号使用加密密钥做加密处理，客户端在连接无线网络时必须提供此密钥，未经允许的客户端无法连接到该WLAN，也无法分析数据包，从而保证无线网络的安全。

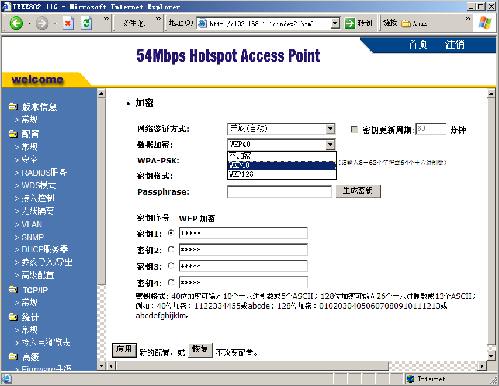

单击左栏中的的“配置 > 安全”，在图1-15（下页）中做配置。
 | 在“数据加密”中可选的加密类型有三种：不加密、WEP40和WEP128，如果选择WEP40和WEP128，就需要在下方的“密钥”中输入密码。 AP允许建立4个数据加密密钥来保护数据，输入WEP 密钥后，选择一个密钥作为启用的密钥。 如果使用WEP40作为加密方式，需要输入5个字符的ASCII码，范围从 “a-z”、“A-Z”和“0-9”，例如：MyKey；或10个16进制数，范围从：“A-F”，“a-f”和“0-9”，例如：11AA22BB33。 如果使用WEP128作为加密方式，需要输入13个字符的ASCII码，范围从 “a-z”，“A-Z”和“0-9”，例如：MyKey12345678；或26个16进制数，范围从：“A-F”，“a-f”和“0-9”，例如：00112233445566778899AABBCC。 |
| 图1-15 配置WEP加密 |
（6）监控无线AP的工作状态

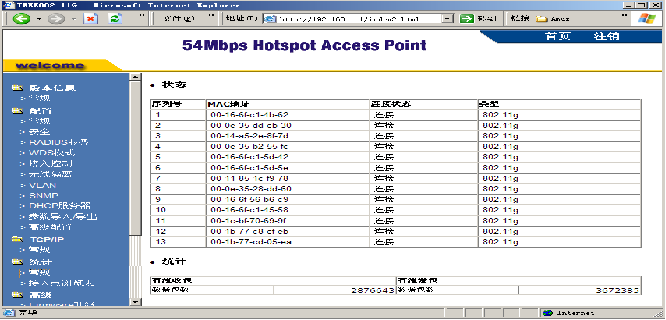

点击左栏的“统计 > 常规”，可查看当前有哪些客户端连接到了此无线AP，以及无线AP的数据流量，如图所示。
监控无线AP的工作状态
1.3.3工程招标与投标
1．工程招标与投标流程

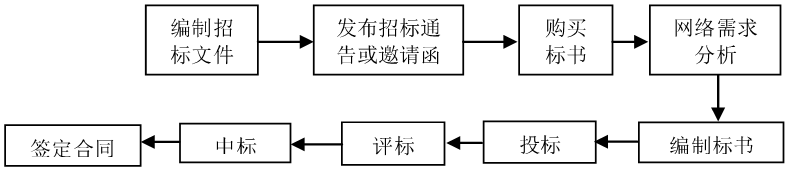

工程招标与投标是一个规范的网络工程项目必需的环节，招标的目的，是为了以公开、公平、公正的原则和方式，从众多系统集成商中，选择一个有合格资质，并能为用户提供最佳性能价格比的集成商。工程招标流程如图（下页）所示。
（1）编制招标文件
招标方聘请监理部门工作人员，根据需求分析阶段提交的资料，编制招标文件。
通常，招标文件主要包括以下内容：
投标须知：主要包括本项目的基本说明，投标文件的编写要求，投标文件的递交方式、时间和联系人，开标日期和评审依据等。
对有特殊要求的内容进行专门规定，例如：招标内容、技术资料、设备安装与验收的要求及时间、对工程质量保证的要求、付款方式、售后服务的具体要求、竣工时间及验收时间的要求等。
技术规格及要求：主要包括网络工程项目总的建设原则、应用范围及作用、技术参数及其他要求、部分参考设备配置清单、信息点统计和分布图等。
投标流程图
工程招标投标流程图
计划表
（2）开标一览表
简要描述本网络工程项目所选购的网络设备、系统软件或应用软件、网络工程施工费等经费核算。
表1-12 实验室网络组建开标一览表
序号 | 设备名称 | 型号 | 单价 | 数量 | 价格 |
1 | 交换机 | 锐捷RG-S2150G | 8900元 | 1台 | 8900元 |
2 | 无线AP | RG-WG54P | 6800元 | 1台 | 6800元 |
3 | 双绞线 | AMP超5类UTP | 680元 | 3箱 | 1980元 |
4 | 铝合金线槽 | 24元 | 90米 | 2160元 | |
材料费小计 | 19840元 | ||||
5 | 工程施工费 | 按材料费35%计 | 6944元 | ||
6 | 培训与售后服务费用 | 按材料费15%计 | 2976元 | ||
总 计 | 29760元 | ||||
（5）项目实施组织及进度计划
主要介绍参加项目的人员配置情况，整个项目的时间安排进度计划，主要包括设计周期供货周期、开发周期、施工周期、培训周期、测试周期及验收时间等。可以将各项计划列入如表1-13所示的项目实施计划表中。
表1-13 项目实施计划表
项目名称 | 合同编号 | ||||
合同要求完成时间 | 计划完成时间 | 编制日期 | |||
设计阶段 | 时间 | 工作内容 | 人员 | 备注 | |
供货阶段 | 时间 | 工作内容 | 人员 | 备注 | |
施工阶段 | 时间 | 工作内容 | 人员 | 备注 | |
验收阶段 | 时间 | 工作内容 | 人员 | 备注 | |
培训阶段 | 时间 | 工作内容 | 人员 | 备注 | |
文档输出 | |||||
编制 | 审核 | 批准 | |||
售后
（6）关于培训、技术支持及售后服务
对于培训来说，需要介绍培训内容、培训对象和培训计划；对技术支持而言，主要介绍技术支持的内容，免费技术支持的时间和范围，收费技术支持的项目、时间、人员配备等，售后服务的方式、方法及响应速度等。
【任务归纳】
通过本工作任务的学习，能够根据网络系统设计方案及现场考查情况，制定工程进度和施工组织计划，熟练掌握地面线槽布线及双绞线的安装、网络设备的安装与调试等，并熟悉网络工程项目的招标与投标流程，招标文件及投标方案的撰写。
