校园一卡通系统实现指导文档

一、 准备工作

1 附加数据库

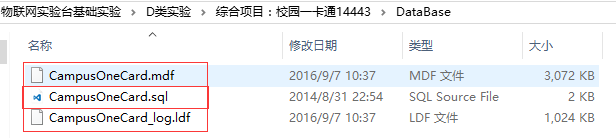

在校园一卡通系统文件中提供该系统的SQL Server2005数据库文件，将次数据库文件附加到数据库中，如不能附加成功，本系统系统了数据库语句文件，运行该文件也可生成同样的数据库。

2 搭建校园一卡通环境

搭建门禁环境，如在《物联网虚拟仿真实验平台》中需拖入14443相关设备，如在《物联网实验台》中需连接14443读写器硬件设备（具体如何连接这里不阐述）。

二、 功能实现

1 相关类介绍

在该系统中存在几个比较重要的两个文件夹，一个是ObjClass文件夹，该文件夹的相关类主要是对数据库的一些基本操作，另一个文件夹则是Tools文件夹，则是对14443读写器的一些相关操作。下面会详细的介绍这些类：

1. DBConnection.cs

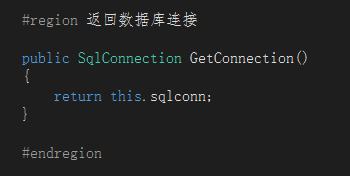

   该类的主要作用是连接数据库，并且反正数据库的相关对象。

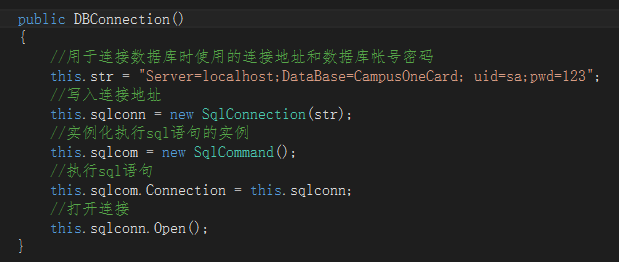

   在上述构造函数中，存在一个字符串，该字符串是连接数据库的字符串。

   Server=localhost，表示本地（需连接其他电脑的数据库，就必须输入该电脑的IP地址，且该电脑的远程数据库服务必须开启）；database = database_125K表示数据库的名称；uid=sa;pwd = 123;表示数据库的sa用户和sa用户密码（如不一样则必须进行修改，否则无法连接数据库）；






2. DBOperate.cs

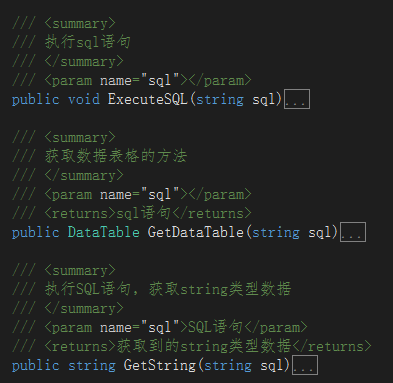

   该类主要是执行Sql语句，并且返回相关的数据信息。具体提供了如下方法，如需要进行详细了解，可自行查看源代码。





3. StudentInfo.cs

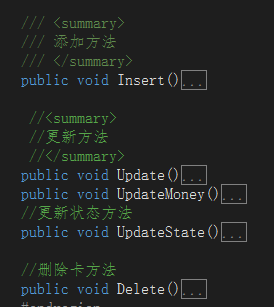

该类则是学生的基本信息类，包含学生的基本属性，已经对数据库的增删改查等。

4.RFID.cs

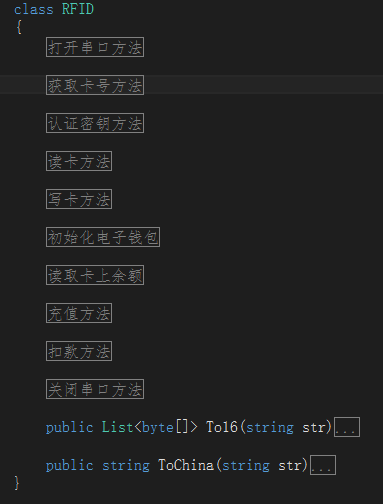

该类则提供对14443读写器的一些相关操作，比如串口操作，密钥操作，读写操作等等。详细可查看源代码

2 功能介绍

1 连接数据库

在Program.cs类中，实例化相关数据库，使系统连接数据库。

2 串口操作

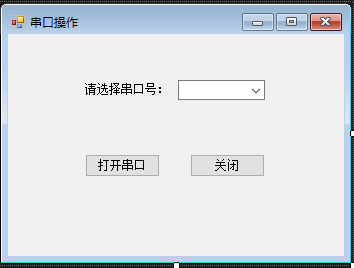

frmConnectPort窗体。

程序运行时，会先进行串口设置，设置好串口后，才会进行主窗体。

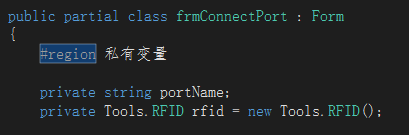

• 实例化RFID.cs对象

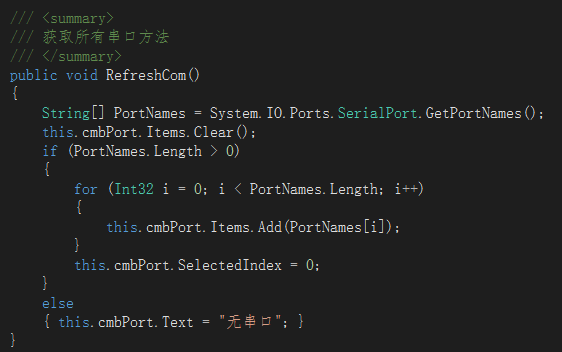

• 获取所有串口

• 打开串口

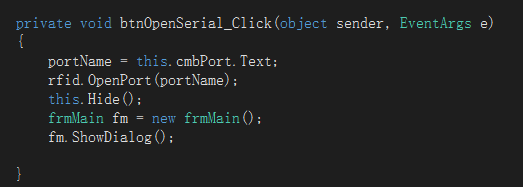

在窗体的打开串口事件中，打开14443设备的串口。

3 主窗体

主窗体提供了各个功能。

4 发卡功能

FrmHairpin窗口，提供了学生的基本信息和卡号。

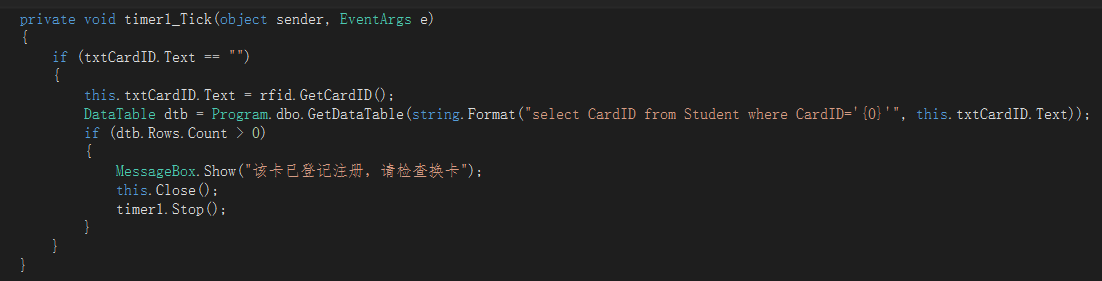

发卡功能主要的实现思路有一个计时器，实时的监控读取读写器中的校园一卡通卡，然后从数据库中进行查询。如已登记则给出提示，否则就显示校园一卡通的卡片信息。

主要代码如下：

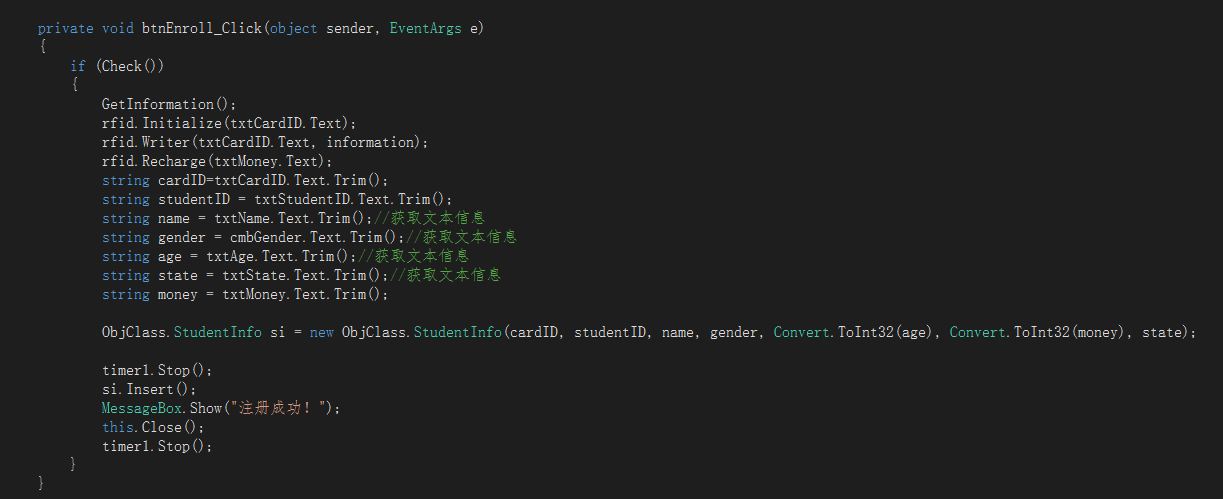

读取到校园一卡通卡号之后，输入学生基本信息，将此信息写入到数据库中，即可完成注册。

主要代码如下：

5 充值功能

FrmRechargeable窗口，提供了对学生金额的充值。

充值功能与发卡原理类似，有计时器会实时的读取校园一卡通卡号，如读取到则会将次卡号从数据库中进行查询，如果查询成功并且该卡已注册，则会显示该卡的基本信息。

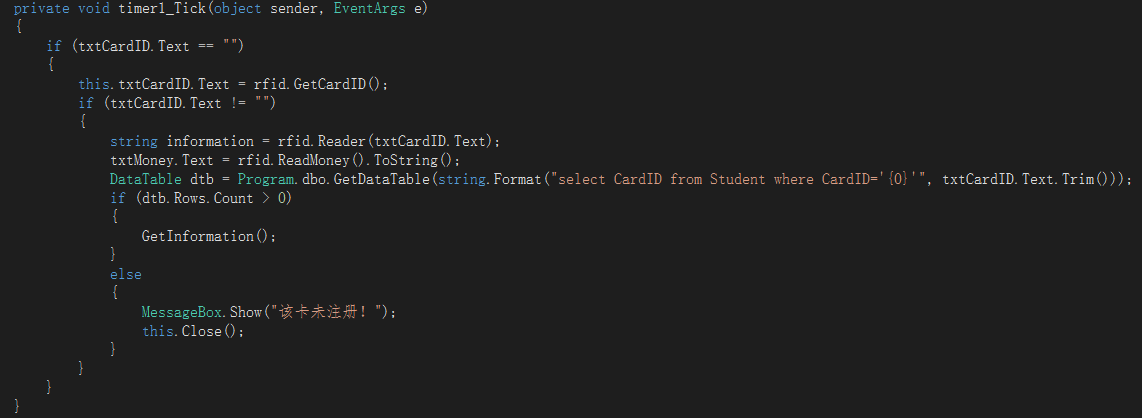

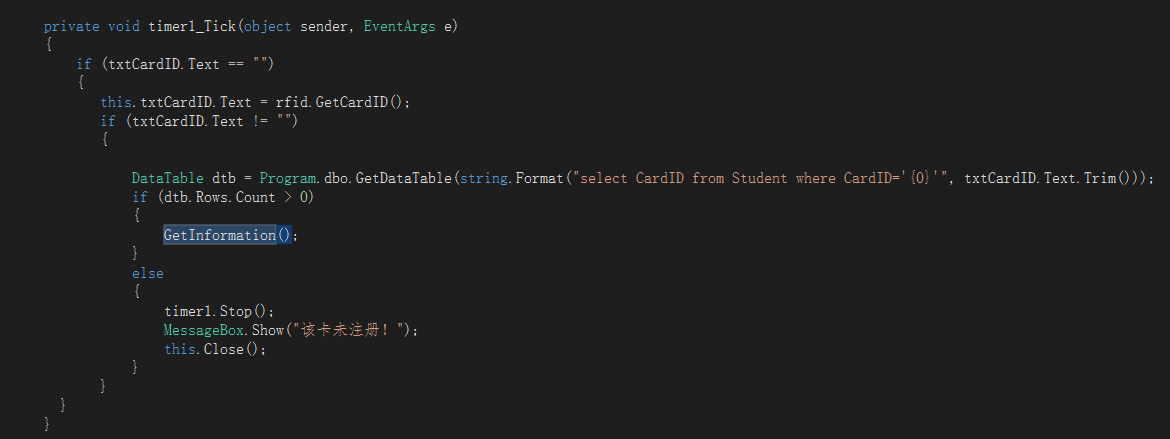

计时器：rfid.GetCardID()方法读取校园一卡通的卡号，如读取到则返回卡号，否则返回空。

GetInformation()方法则是显示该卡的学生基本信息。

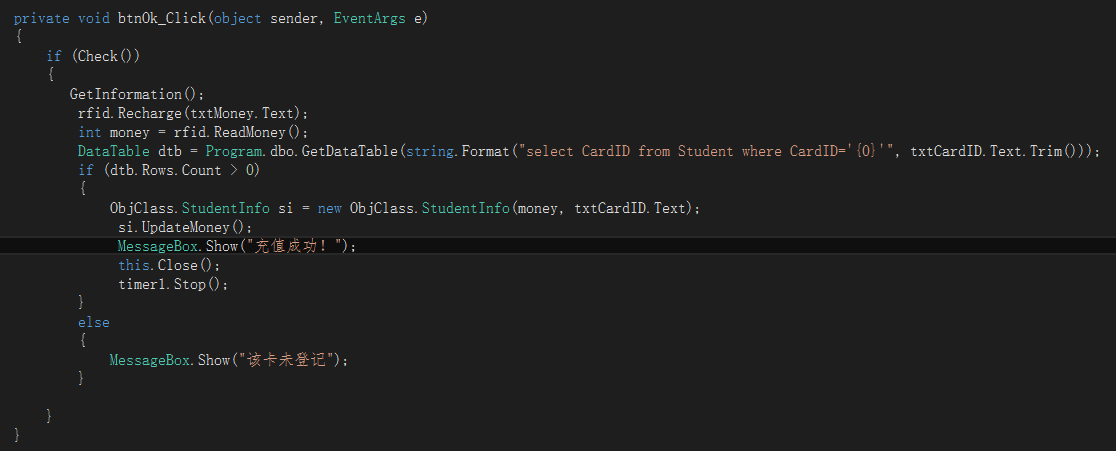

充值：调用RFID.cs类中的Recharge()方法，进行充值。并且更新数据库中该用户的基本信息。

6 消费功能

消费功能有食堂消费（frmMessConsume窗口）、澡堂消费（frmBathConsume窗口）、商店消费（frmShopConsume窗口）。

校园一卡通管理系统中提供了这三种消费方式，不过原理都是一样的，所以只介绍食堂消费。

食堂消费的界面

食堂消费中也有一个计时器会实时的读取校园一卡通卡号，如读取到卡片，将到数据库中进行查询，如查询成功显示该卡的学生信息，否则提示失败。

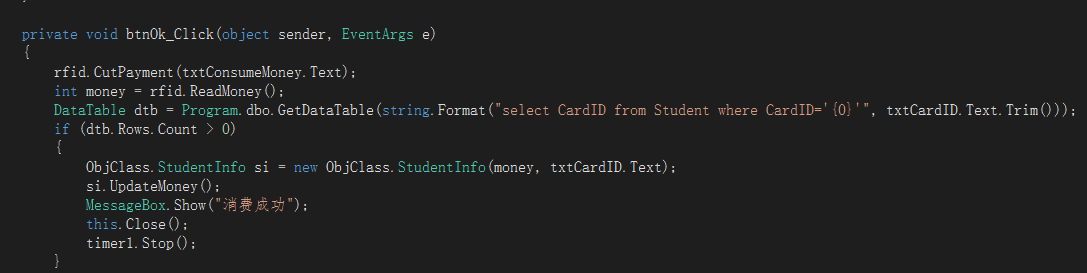

当读取到卡片时，根据需求扣除多少金额，则会调用RFID.cs类中的CutPayment()方法，进行扣除操作，并且更新数据库的该学生信息。

7 挂失

frmImpower挂失窗体

挂失功能与之前充值、消费等功能类似，这里就不详细的阐述了，读卡方式和查询数据库方式都是一样的，唯一不同的是重新办理一张新的卡，然后修改相应的信息。

8 退卡

frmDelete窗体

原理与办卡、充值、消费类似，当读取到校园一卡通时，将此卡片的信息注销掉，并且从数据库中将此信息进行删除。
