任务4 一卡通系统硬件选型及系统搭建
  • 1
  • 2 微课视频

1.系统总体结构

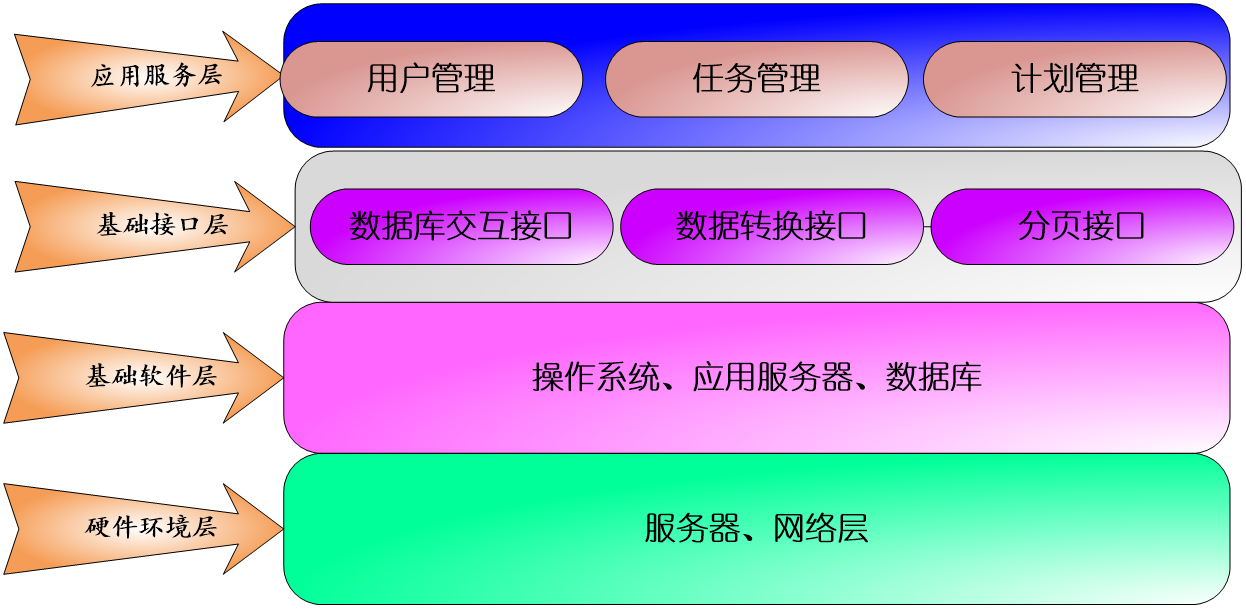

任务管理系统在整体架构上，分为四个层次：应用服务层、基础接口层、基础软件层和硬件环境层。其具体结构图如下：




其中：

1）硬件环境层

硬件环境层指的系统运行所需的硬件服务器和网络环境。本系统仅仅需要一台硬件服务器就能够完成系统的部署和运行。

2）基础软件层

基础软件层是系统运行所需要的外部软件支撑环境。本系统需要三方面的软件：操作系统、应用服务器和数据库。

3）基础接口层

基础接口层是系统在开发过程中，可复用的公共技术资源。它包括三个方面的接口：数据库交互接口、数据转换接口和分页接口。其中数据库交互接口主要完成数据库的连接管理；数据转换接口主要管理系统中数据的各种类型转换；分页接口主要负责系统中各类列表的分页。

4）应用服务层

应用服务层是系统对用户提供业务操作功能的层次。它包括卡片管理、消费管理。这两个部分分别对应需求中的两大模块。


2.开发环境的配置

本节规定在开发过程中，开发人员所使用的环境。

类别

标准配置

最低配置

计算机硬件

cpu：双核2.4，内存4G，硬盘200G

cpu：双核2.0，内存2G，硬盘160G

软件

Windows8\ Visual Studio 2012\ SQL Server2012

WindowsXp\ Visual Studio 2005\ SQL Server2005


3.虚拟仿真硬件选型及系统搭建

校园一卡通系统用到的硬件有电源（5V,2A）、1443读写器、1443射频卡标签，硬件连接如下图所示，在虚拟仿真系统中可以搭建如下环境
