1、在CCW中启动Micro800仿真器，设置仿真器的IP地址，其可以使用电脑的有线网卡地址或无线网卡地址。若电脑的网络设置为自动获取IP方式，则需要手动设置一个固定IP地址，否则PLC无法关联IP。

                                                           图1

                                                                   图2

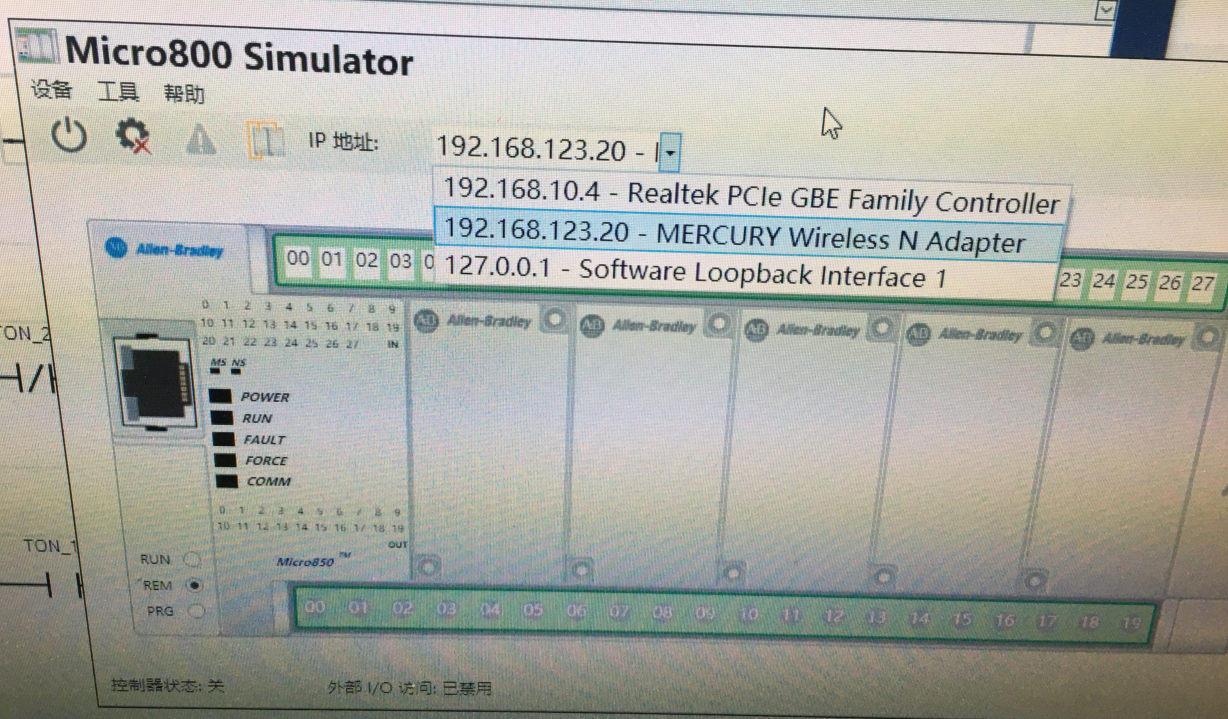

如图2所示，Realtek PCIe GBE Family Controller为有线网卡，MERCURY Wireless N Adapter为无线网卡。第三个不可以。

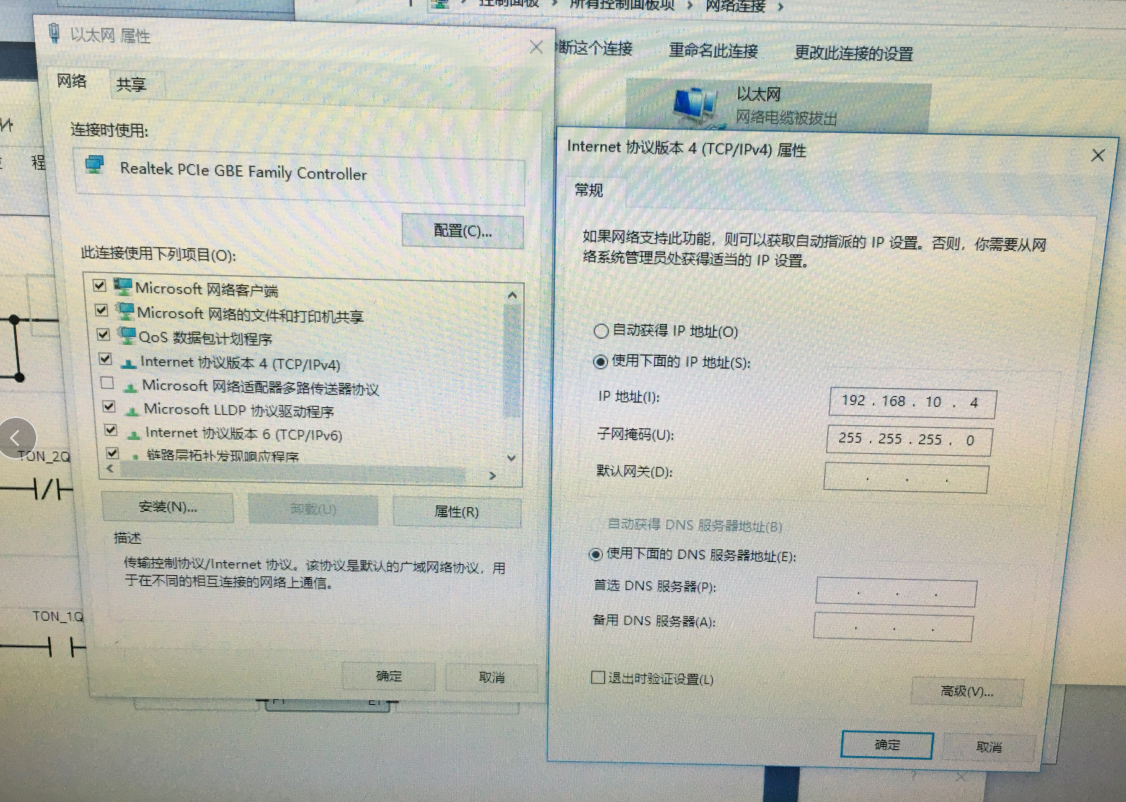

电脑有线网卡IP地址设置方式如图3所示。

                                                               图3

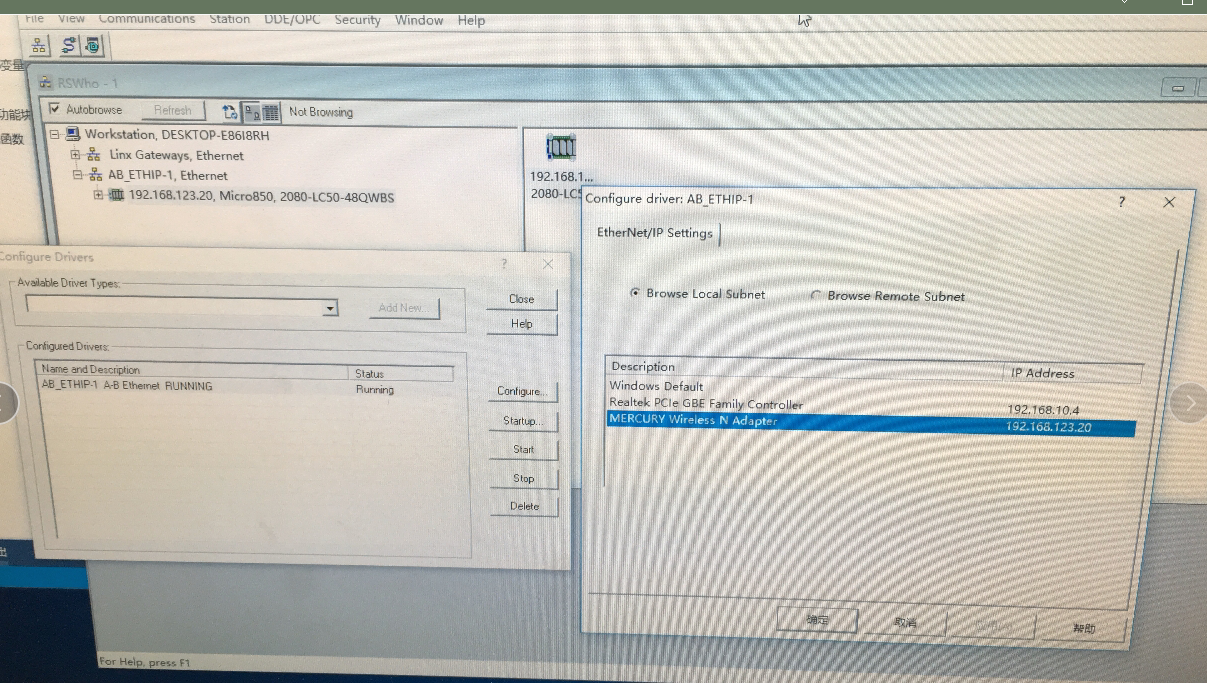

在此基础之上，完成Micro800仿真的IP地址设定，启动PLC仿真器，并通过RSLinx软件进行设置。

                                                          图4

由此，完成对Micro800 PLC仿真器的IP设置。

2、建立Micro800仿真器与Factory IO间的连接

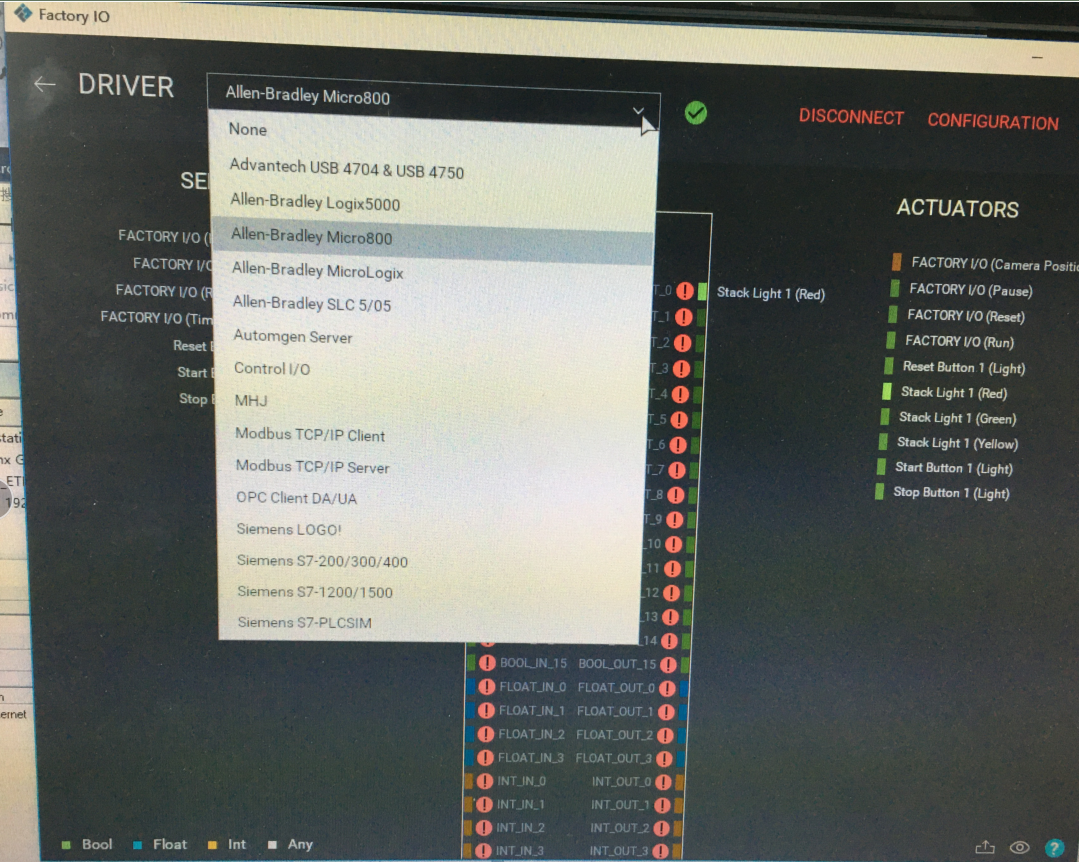

在Factory IO菜单栏FILE下的Drivers中进行设备选择，

                                                         图5

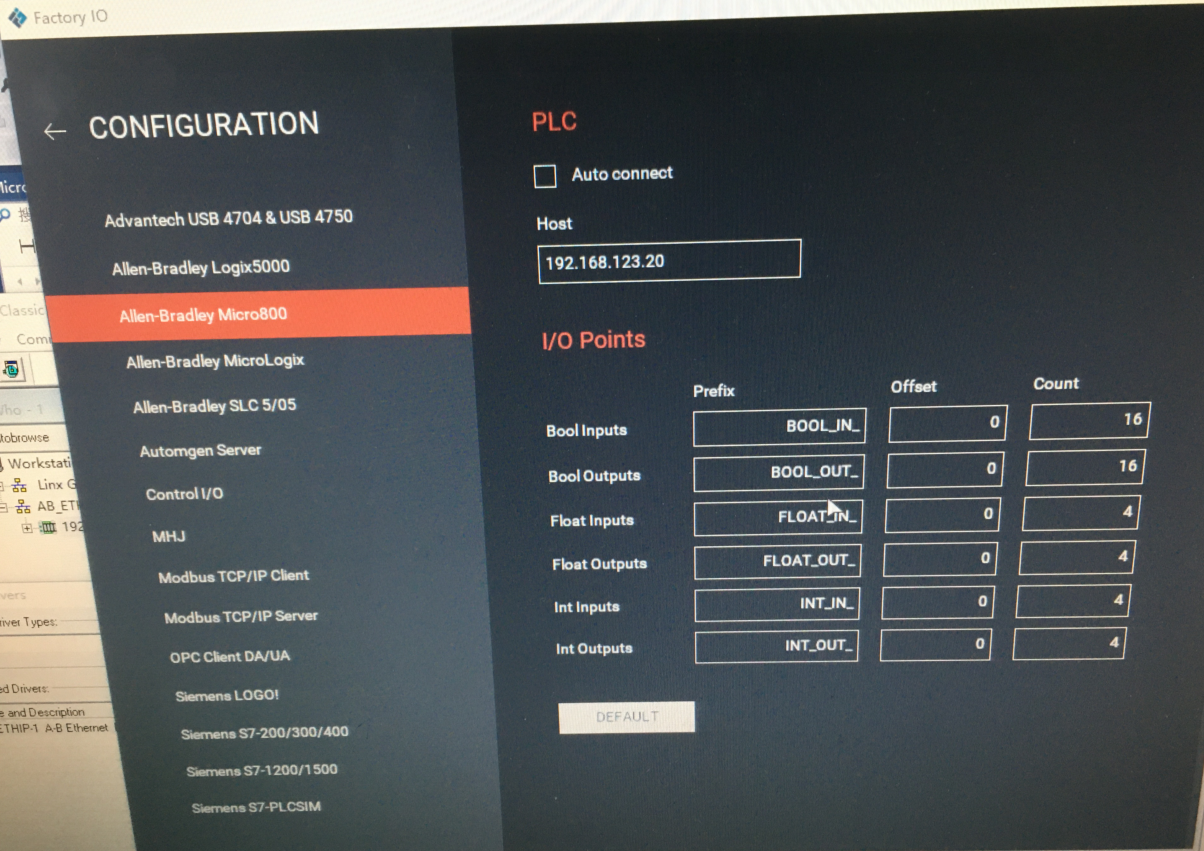

通过该页面的CONFIGURATION进行IP地址信息的设置，如图6所示。

                                                       图6

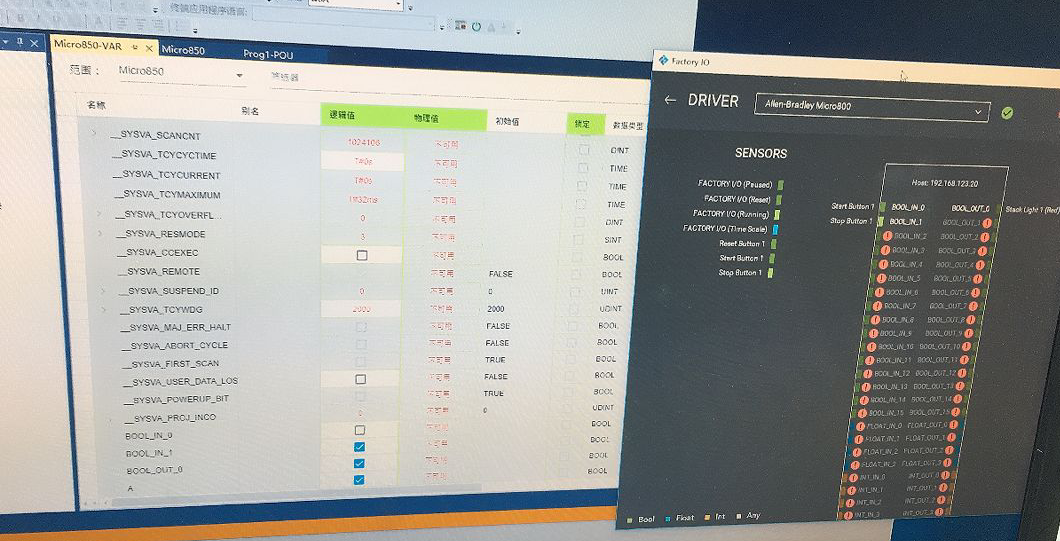

之后，在CCW中进行梯形图设计，新建与FactoryIO Driver中BOOL_IN_0，BOOL_OUT_O...同名的全局变量。

                                                         图7

3、将梯形图下载到Micro800 Simulator中并运行Factory IO，即可实现两者的联合仿真。是学习PLC的高效手段，希望同学们能够积极尝试，认真总结，提高自己对课程内容的理解和掌握。
