【背景描述】

丰乐公司按照业务的不同，分隔了多个办公区。为了减少部门之间的干扰，按办公区规划了不同Vlan，实现了部门之间的安全隔离。

公司的办公网早期在组建过程中，没有购买三层交换机设备，而是使用1台路由器设备来连接办公网的二层交换机，并通过路由器设备把部门网络接入到Internet。

由于Vlan技术造成部门网络的隔离，造成了全公司的网络不能实现互联互通。公司希望在路由器上做适当配置，通过路由器路由技术，实现全公司所有部门的vlan网络之间安全通讯目标。

【实验目的】

掌握在路由器端口上划分子接口技术，学会给子接口封装Dot1Q（IEEE 802.1Q）协议，能给相应VLAN设置IP地址，实现VLAN间路由。

【实验拓扑】

如图7-1所示的网络拓扑，为丰乐公司办公网多部门，分区域的工作场景。如图7-1所示组建和连接网络，注意接口连接标识，以保证和后续配置保持一致。

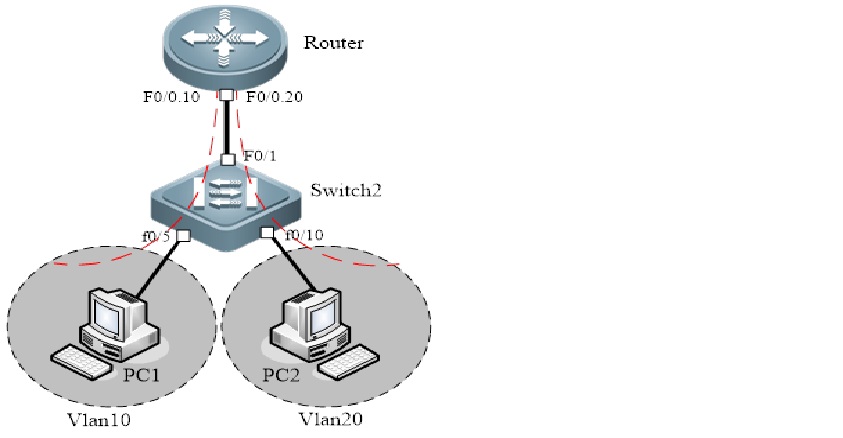

图7-1 单臂路由实验拓扑

【实验设备】

路由器（1台）、二层交换机（1台）、测试PC（若干）、网线（若干）。
