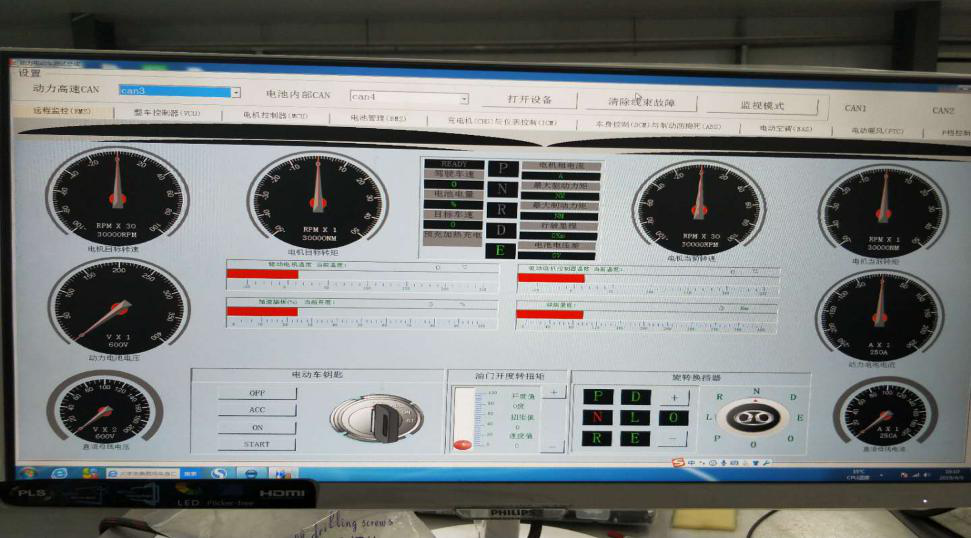

（1）打开动力电动车测试总成（教师端/学生端程序），主页面（远程监控页面）如下：





（2）该系统共有9个标签页，分别是远程监控、整车控制器、电机控制器、电池管理（BMS）、充电机(CHG)与仪表控制（ICM）、车身控制(BCM)与制动防抱死（ABS）、电动空调（EAS）、电动暖风（PTC）、p档控制器（PCU），每个标签页对应一个设备所采集的具体数据细节，以及注释、数据流向等信息。以电机控制器为例，通过模拟新能源汽车整车运行工况实施情况，运用测试总成系统---电机控制器标签页，对其进行数据采集，分析。

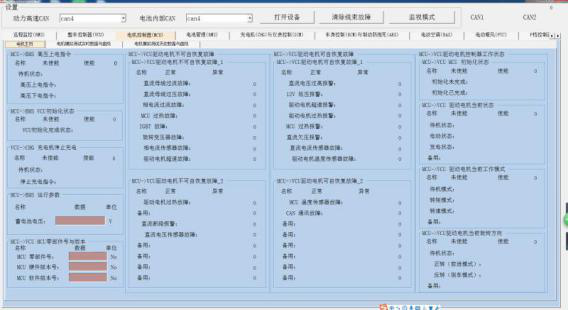

           电机控制器主页

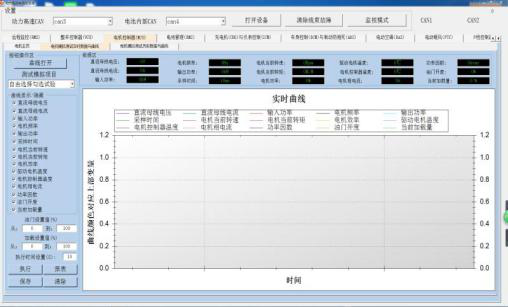

        电机模拟测试实时数据与曲线

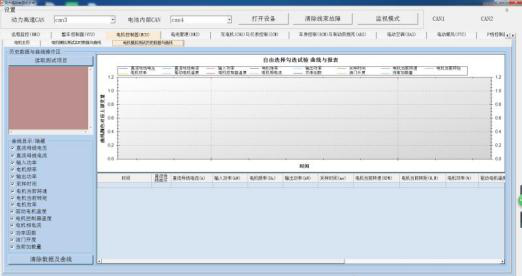

        电机模拟测试历史数据与曲线
