任务2.3 声光报警器／Sound and light alarm
  • 1 任务要求/Task&nbs...
  • 2 PPT知识/PPT ...
  • 3 软硬件设计/Softwa...

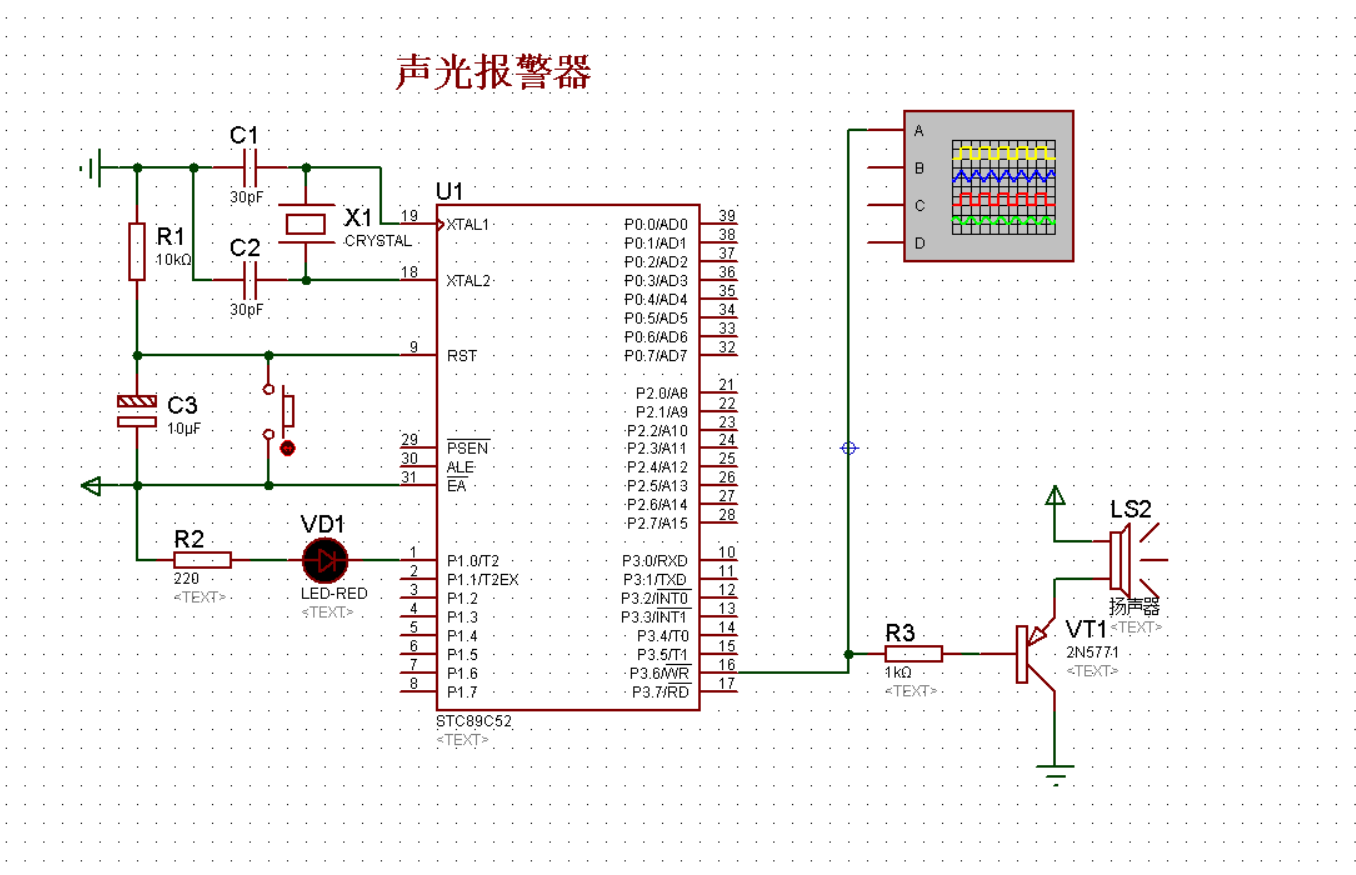

                   声光报警器/sound and light alarm



学习目标／Learning Objectives
能力目标／Ability Objectives知识目标／Knowledge Objectives育人目标／Quality Objectives

1.能够画出蜂鸣器驱动电路图

2.学生能够编程调试单片机控制蜂鸣器

1. Able to draw a buzzer driving circuit diagram

2. Students are able to program and debug microcontrollers to control buzzers



1.了解声音产生原理

2.掌握蜂鸣器驱动电路。

3.掌握单片机编程驱动蜂鸣器方法

1. Understand the principle of sound generation

2. Master the buzzer driving circuit.

3. Master the method of programming and driving buzzers with microcontrollers

1.养成利用书籍获取相关信息的能力。

2.独立思考、分析问题能力

1. Develop the ability to use books to obtain relevant information.

2. Ability to think independently and analyze problems



一、了解声光报警器的任务要求

Understand the task requirements of sound and light alarms
