间歇精馏

7.2间歇精馏

7.2.1模拟案例

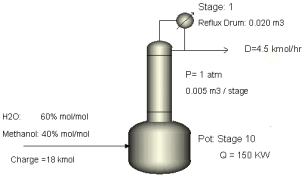

例7.1常压下，利用间歇精馏，从含甲醇40%的甲醇-水混合物中回收甲醇，流程如图7-1所示。

精馏塔采用10块理论板（包括8块塔板以及冷凝器和再沸器）。再沸器为椭圆形封头，直径1m，容积1m3。塔顶采用全凝器，馏出物摩尔流量为45kmol/hr，有回流罐（不需要输入尺寸。因为定义固定压力分布/持液量，因此需要输入回流罐持液量）。塔釜采用夹套加热，热负荷150kW。

压力和持液量维持固定，其中冷凝器压力1.01325bar，塔压降0.1bar；回流罐持液量0.02m3，塔板持液量0.005 m3。有一个液体馏出物接收器。

初始条件为全回流，初始物流流量为18kmol，其中甲醇摩尔分数=0.4，水摩尔分数=0.6。

因甲醇和水分子都是强极性，故该混合物为强非理想混合物，因此选择NRTL模型计算其物性。



图7-1
