6.6本章练习

6.1模拟某炼油厂常减压塔。

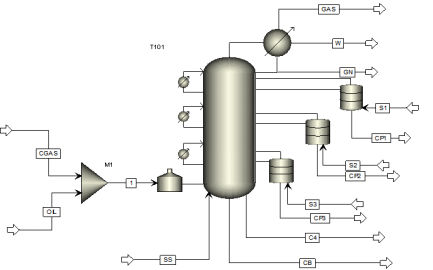

常压塔流程如图6-27 ：

图6-27

CGAS原油中瓦斯，OL原油；SS常底汽提蒸汽；GAS-常顶气，W塔顶切水，GN常顶油；CP1常一线；S1常一线汽提蒸汽；CP2常二线；S2常二线汽提蒸汽；CP3常三线；S3常三线汽提蒸汽；C4常四线产品；CB常底油

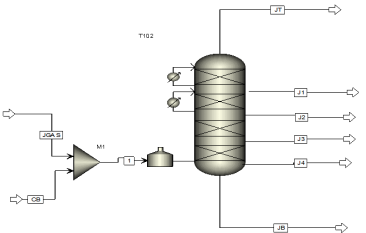

减压塔流程如图6-28：

图6-28

JGAS减压瓦斯，CB常底油； 1进减压炉油；JT减顶污油；J1减一线；J2减二线；J3减三线；J4减四过汽化油；JB减底渣油

蒸汽进料温度440℃，压力11kg/cm2，塔底蒸汽进料量2100kg/h，常一、二、三汽提蒸汽量各100kg/h。

常压塔和减压塔进料瓦斯数据如下表：

物料	流量，kg/h	组成,wt%
物料	流量，kg/h	H2	N2	H2S	CH4	C2H6	C2H4	C3H8	C3H6	NC4	IC4	丁烯-1	异丁烯	顺丁烯-2	反丁烯-2	IC5	C5=
瓦斯	268	0.572	0.26	0.094	0.34	32.8289	6.7814	0.67	40.636	0.5042	1.3942	0.5402	0.2695	0.254	0.0286	1.7658	1.0678

出料数据如下表：

物料	出料量 kg/h	进料压力 Kg/cm2	馏程							比重	产品抽出板
物料	出料量 kg/h	进料压力 Kg/cm2	IP	10%	30%	50%	70%	90%	EP	比重	产品抽出板
常顶汽油	5367	11	46	74		106		137	161	0.7273
常一线	6250	11	133	146		160		178	204	0.7922	10
常二线	30667	11	198	222		254		291	309	0.8431	22
常三线	20667	11	260	312		337		366	378	0.866	34
常四线	3250	11	243	349	395	410	427	450	488	0.8927	44
减顶油	1550	11	86	112	167	222	272	321	354	0.8257
减一线	8333	11	230	260		300		340	382	0.8778
减二线	62500	11	317	375		410	427	450	488	0.8927
减三线	14167	11	368	434		471	494	531	569	0.9264
减四线	9750	11	370	446	473	501	526		538/75	0.9372
减渣	149731	11		500/11		520/13			540/17.88	0.9798	D1160数据

操作参数见下表：

T1常压分馏塔	物性方法：BK10	常压炉过汽化率：3%(WT)	操作压力：1.3Kg/cm2	全塔压降：0.30kg/cm2
	实际板数：45	进料板：塔底	板效率：50%
		抽出板/返回板	中段回流量	中段回流取热量
	中段回流1	16/14	65000Kg/h	1.80Mkcal/h
	中段回流2	28/24	57000Kg/h	4.10Mkcal/h
	中段回流3	40/36	10000Kg/h	1.15Mkcal/h
T2减压分馏塔		减压炉过汽化率：3%（WT）	操作压力：20mmHg	全塔压降：10mmHg
	实际板数：四段填料	进料板：塔底	理论板数：15块
		抽出板/返回板	温差	中段回流取热量
	中段回流1	3/1	72	1.39Mkcal/h
	中段回流2	7/4	90	5.70Mkcal/h
	中段回流3	9/8	94	7.9515Mkcal/h
	冲洗油	9/10

设计规定见下表：

	常压塔	减压塔
设计规定	常顶汽油干点180℃	塔顶温度75℃
变量	塔顶产品量	中段回流1热负荷

6.6本章练习
