模拟案例

本章将以乙醇和甲醇与乙酸的酯化反应为例，介绍AspenPlus中反应器模型的应用。根据不同的反应器形式，AspenPlus中提供了RStoic、RYield、REquil、RGibbs、RCSTR、RPlug和RBatch七种不同的反应器模型（图4-1）。


图4-1

各模型的简介，可参考下表。



模型



说明



目的



用于




RStoic



化学计量反应器



模拟规定反应程度和转化率的化学计量反应器



反应动力学数据未知或不重要，但已知化学计量关系和反应程度的反应器




RYield



产量反应器



模拟规定产量的反应器



化学计量系数和反应动力学数据未知或不重要，但已知产物分布的反应器




REquil



平衡反应器



通过化学计量关系计算化学平衡和相平衡



化学平衡和相平衡同时发生的反应器




RGibbs



吉布斯自由能最小的平衡反应器



通过吉布斯自由能最小化计算化学平衡和相平衡



相平衡或化学平衡和相平衡同时发生的反应器，对固体溶液和汽-液-固系统计算相平衡




RCSTR



连续搅拌釜式反应器



模拟连续搅拌釜式反应器



单相、两相或三相搅拌釜式反应器，反应可发生在任一相，为速率控制或平衡，已知化学计量关系和动力学数据




RPlug



平推流反应器



模拟平推流反应器



单相、两相或三相平推流反应器，反应可发生在任一相，为速率控制，已知化学计量关系和动力学数据




RBatch



间歇式反应器



模拟间歇式或半间歇式反应器



单相、两相或三相间歇或半间歇反应器，反应可发生在任一相，为速率控制，已知化学计量关系和动力学数据



这七个反应器模型按严格计算级别和预测功能不同，可分为以下三类：

  1. 1.        质量守恒反应器模型

RStoic和RYield模型，根据用户规定的进料流量和反应程度计算出口流量，是最少预测性模型。若反应中有聚合物组分，则需规定产品物流中相关聚合物组分的属性。此类模型用于计算物料和能量平衡，但不进行严格动力学计算。

  1. 2.        平衡反应器模型

REquil和RGibbs模型，假设化学平衡和相平衡，根据平衡关系计算反应程度。若反应中有聚合物组分，则规定的化学计量关系需与聚合物组分的参考分子量相符，此外需规定聚合物产品的组分属性。此类模型的溶液算法未考虑聚合物中片段组成的影响，因此不能用于共聚物。

  1. 3.        严格动力学反应器模型

RCSTR、RPlug和RBatch模型，利用动力学模型计算反应速率，从而预测产物组成和流量。该类模型需要用外部Reactions表格定义化学反应计量关系和数据，可处理单相、两相或三相反应。

以下将通过例4.1演示三类反应器模型的基本用法，各模型功能详细介绍可参阅本章相应内容。

4.1模拟案例

例4.1

乙醇、甲醇和乙酸混合物，反应后生成乙酸乙酯、乙酸甲酯和水。已知进料为100℃、3.5bar，乙醇、甲醇和乙酸流量分别为50kmol/h、50kmol/h和200kmol/h。反应条件为100℃、3bar，反应方程式和速率方程分别为：

                         C2H6O+C2H4O2㈠H2O+C4H8O2                CH4O+C2H4O2 ㈠H2O+C3H6O2

  r1=7.93x10-6（C1C2-0.3425C3C4）           r2=6x10-6（C1C2-0.1353C3C4）

其中速率方程中C为以体积为基准的摩尔浓度。

分别用RStoic、RYield、REquil、RGibbs、RCSTR、RPlug和RBatch七个模型模拟该反应过程，确定反应产物状态，并比较各反应器模型的设定方法、适用条件及结果的可靠性。

各模型相关参数如下：

RStoic：   乙醇转化率为0.5，甲醇转化率为0.3。

RYield：   产物中C2H6O、C2H4O2、C4H8O2、H2O、CH4O、C3H6O2的摩尔含量比为1：6：1：2：1：1。

RCSTR：  反应体积10m3；

RPlug：   长2m、直径0.3m；

RBatch：  操作周期1h，反应10h后停止，计算20h，间隔0.03h。

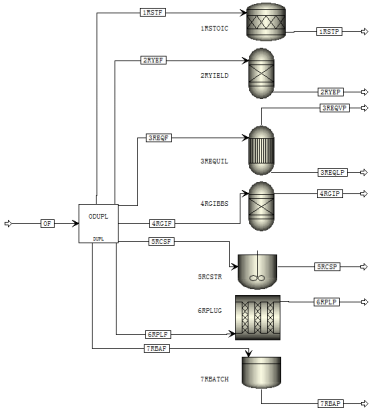

工艺流程可参考图4-2。


图4-2
