实训四入库作业计划编制——上架存储货位图绘制

一、实训目的

掌握货架货位的优化方法，掌握上架存储货位图的绘制方法。

二、实训项目

绘制上架存储货位图

三、实训内容

（一）货架货位的优化

决定计划入库物品的存储位置的关键因素是物动量ABC分类的结果：高物动量物品——首层货位；中物动量物品——中间层货位；

低物动量物品——上层货位。存储货位的数量由入库货物组托结果决定，物动量越高的物品应越靠近通道的位置，同类型物品应靠近。

（二）绘制上架存储货位图

结合项目二中物动量分类的结果、项目三组托结果绘制上架存储货位图。

1、物动量分类的结果（详见项目二）

谷优饼干属于A类商品，在A类商品中排第一。

怡宝纯净水属于A类商品，在A类商品中排第二。

统一绿茶属于A类商品，在A类商品中排第三

茉莉清茶属于B类商品，在B类商品中排第一。

统一冰红茶属于B类商品，在B类商品中排第二。

农夫山泉属于C类商品，在C类商品中排第一。

兴华苦杏仁属于C类商品，在C类商品中排第二。

2、货物组托结果（详见项目三）

（1）农夫山泉，395*295*180mm，入库20箱，需要托盘1个

（2）兴华苦杏仁，295*245*240mm，入库25箱，需要托盘1个

（3）谷优饼干，455*245*180mm，入库20箱，需要托盘1个

（4）茉莉清茶，460*260*230mm，入库15箱，需要托盘1个

（5）怡宝纯净水，395*245*265mm，入库24箱，需要托盘1个

（6）统一冰红茶，595*325*180mm，入库25箱，需要托盘2个，其中第1个托盘码放3层，每层码放6箱；第2个托盘码放2层，第1层码放6箱，第2层码放1箱

（7）统一绿茶，595*395*180mm，入库10箱，需要托盘1个

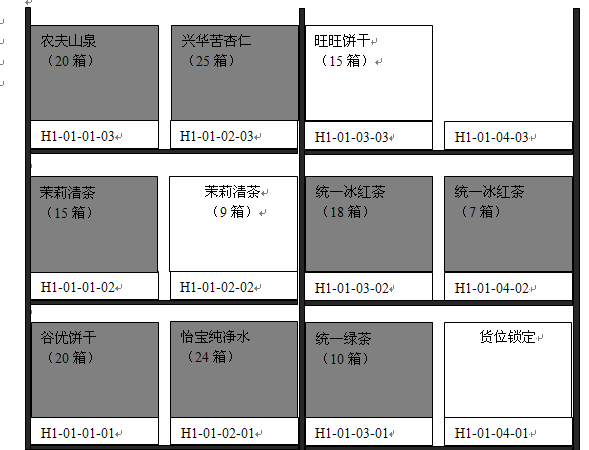

3、绘制上架存储货位图

（货位40元/个，将新上架货物用浅灰色填涂，并标明该货位货物数量）

1. 1.  谷优饼干，A类商品，需要第1层货位1个，位于H1-01-01-01。

2. 2.  怡宝纯净水，A类商品，需要第1层货位1个，位于H1-01-02-01。

3. 3.  统一绿茶，A类商品，需要第1层货位1个，位于H1-01-03-01。

4. 4.  茉莉清茶，B类商品，需要第2层货位1个，位于H1-01-01-02。

5. 5.  统一冰红茶，B类商品，需要第2层货位2个，位于H1-01-03-02和H1-01-04-02。

6. 6.  农夫山泉，C类商品，需要第3层货位1个，位于H1-01-01-03。

7、兴华苦杏仁，C类商品，需要第3层货位1个，位于H1-01-02-03。

四、实训任务

1、依据以下资料绘制上架存储货位图

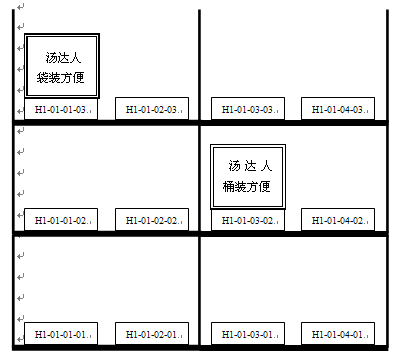

（1）货架资料

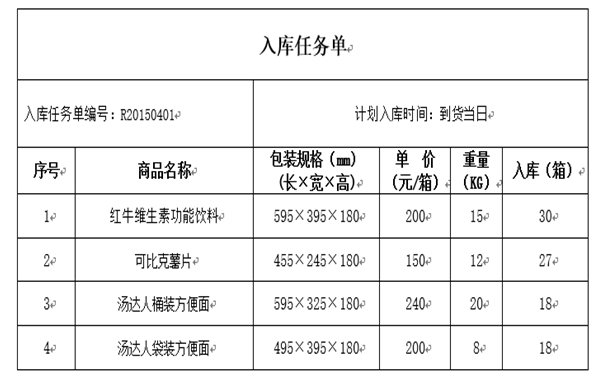

（2）入库货物

（3）物动量分类结果

1. 1.红牛维生素功能饮料属于A类商品，在A类商品中排第一。

2. 2.可比克薯片属于B类商品，在B类商品中排第一。

3. 3.汤达人桶装方便面属于B类商品，在B类商品中排第二。

4. 4.汤达人袋装方便面属于C类商品，在C类商品中排第一。

（4）货物组托结果

1.  红牛维生素功能饮料，规格：595*395*180mm，入库：30箱，需要托盘2个。每个托盘码放3层，每层码放5箱；

2.  可比克薯片，规格：495*245*180mm，入库：27箱，需要托盘1个，码放3层，第1、2层码放12箱，第3层码放3箱；

3.  汤达人桶装方便面，规格：595*325*180mm，入库：18箱，需要托盘1个，码放3层，每层码放6箱；

    4、汤达人袋装方便面，规格：495*395*180mm，入库：18箱，需要托盘1个，码放3层，每层码放6箱。

2、依据以下资料绘制上架存储货位图

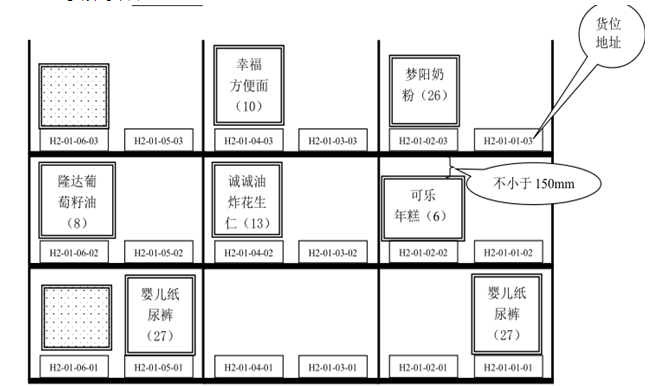

（1）货架资料

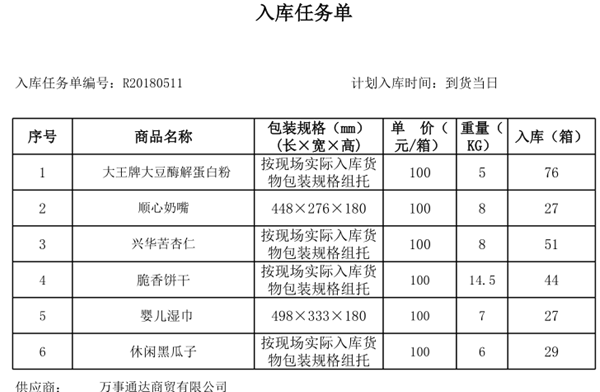

（2）入库货物

（3）物动量分类结果

1、大王牌大豆酶解蛋白粉属于A类商品，在A类商品中排序第一。

2、顺心奶嘴属于A类商品，在A类商品中排序第二。

3、兴华苦杏仁属于A类商品，在A类商品中排序第三。

4、脆香饼干属于B类商品，在B类商品中排序第一。

5、婴儿湿巾属于B类商品，在B类商品中排序第二。

6、休闲黑瓜子属于B类商品，在C类商品中排序第一。

（4）货物组托结果

1、顺心奶嘴，规格：448*276*180mm，入库：27箱，需要1个托盘，码放3层，每层码放9箱。

2、婴儿湿巾，规格：498*333*180mm，入库：27箱，需要托盘1个，码放4层，第1.2.3层码放7箱，第4层码放6箱。
