实训三入库作业计划编制——编制收货检验单及组托示意图

一、实训目的

掌握编制收货检验单、编制托盘条码及绘制组托示意图。

二、实训项目

编制收货检验单及组托示意图

三、实训内容

（一）编制收货检验单

根据入库任务单，编制收货检验单，入库的货物进行收货检验。



收货检验单
入库任务单编号：Z20161210			计划入库时间：到货当日
序号	商品名称	包装规格（mm）               (长×宽×高)	重量（KG）	包装单位	应收数量（箱）	实收数量（箱）	备注（串货/缺货）
1	农夫山泉	395×295×180	15	箱	20
2	兴华苦杏仁	295×245×240	10	箱	25
3	谷优饼干	455×245×180	10	箱	20
4	茉莉清茶	460×260×230	15	箱	15
5	统一冰红茶	595×325×180	20	箱	25
6	怡宝纯净水	395×245×265	12	箱	24
7	统一绿茶	595×395×180	20	箱	10
供应商
收货人签字					主管签字

货物送达后，由主管进行收货并检验商品质量，名称，包装，规格和数量，验收无误后填写收货检验单。

（二）编制托盘条码

（注：根据组托结果确定需要托盘数）

码制：CODE39、8 位、无校验码，编制托盘条码如下表所示：



序号	托盘条码	数量/组
1	01000001	1
2	01000002	1
3	01000003	1
4	01000004	1
5	01000005	1
6	01000006	1

（三）绘制组托示意图

1、组托规划

（1）了解重型货架（托盘货架）规格

1排4列3层，双货位，单货位承重≦400KG。

货位参考尺寸：第一层：L1400×W1000×H1100（mm）

              第二层：L1400×W1000×H1000（mm）

              第三层：L1400×W1000×H1000（mm）

托盘信息:尺寸：L1200mm×W1000mm×H160mm；托盘20元/个；托盘重量25kg/个;每队最多可租赁10个托盘。



（2）规划码放层数、货位数量及托盘数量

需考虑的前提条件：1、不能超出货位的承重能力，空托盘重量+货物重量≤货位的承重；2、根据物动量分析的结果确定货物放置在货架的第几层，选取对应层的货架尺寸；3、题目中要求的货物限高层数。

计算公式：

码放层数=货架限高（考虑托盘高度）/货物高度

每个托盘码放的货物数=一层码放的货物数*码放层数

托盘数=货物总数/每个托盘码放的货物数

2、绘制组托示意图

用 WORD 绘图功能绘制示意图；画出托盘码放的奇数层俯视图和偶数层俯视图；在图上标出托盘的长、宽尺寸（以 mm 为单位）；用文字说明堆码后的层数；用文字说明此类商品所需托盘的个数；将托盘上的货物以浅灰色填涂。货物组托时均需压缝。

举例：

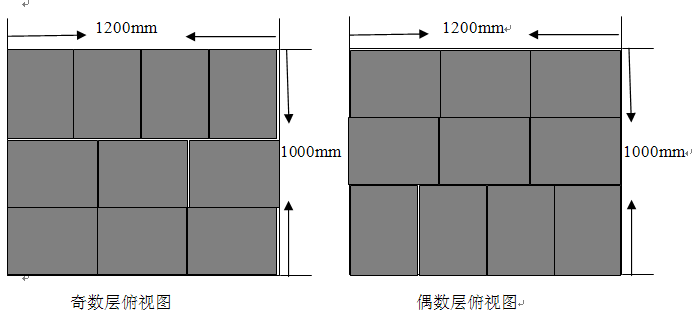

（1）农夫山泉，规格：395*295*180mm，入库20箱。

（根据物动量ABC分类的结果，农夫山泉属于C类商品，将存储在货架的第三层。结合货架层高、托盘尺寸、货物尺寸和货物限高层数可算得，托盘码放层数最多为4层。）

需要托盘1个，码放2层，每层码放10箱。

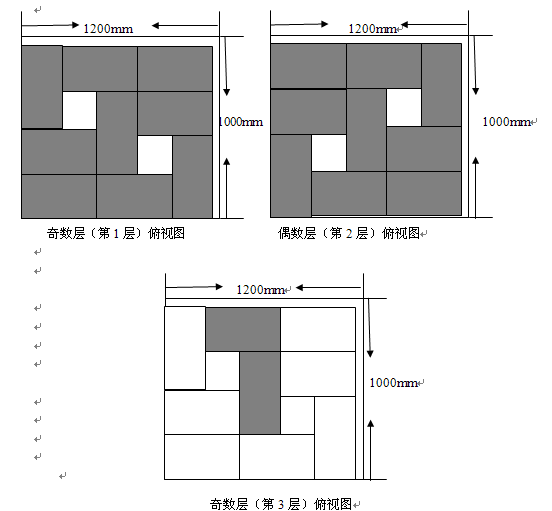

（2）谷优饼干，规格：455*245*180mm，入库20箱

（根据物动量ABC分类的结果，谷优饼干属于A类商品，将存储在货架的第一层。结合货架层高、托盘尺寸、货物尺寸和货物限高层数可算得，托盘码放层数最多为5层。）

需要托盘1个，码放3层，其中第1、2层码放9箱，第3层码放2箱。





 四、实训任务

1、为下列入库货物的编制：（1）收货检验单（2）托盘条码（3）组托示意图（物动量信息见实训二内容，货架、托盘信息见实训三内容）



序号	商品名称	包装规格（mm）              (长×宽×高)	单   价（元/箱）	重量（KG）	包装明细	入库（箱）	限高层数
1	农夫山泉	395×295×180	200	15	10瓶/箱	20	4
2	兴华苦杏仁	295×245×240	200	10	10包/箱	25	4
3	谷优饼干	455×245×180	200	10	10包/箱	20	4
4	茉莉清茶	460×260×230	200	15	10瓶/箱	15	4
5	统一冰红茶	595×325×180	200	20	10瓶/箱	25	4
6	怡宝纯净水	395×245×265	200	12	10瓶/箱	24	4
7	统一绿茶	595×395×180	200	20	10瓶/箱	10	4

2、为下列入库货物的编制：（1）收货检验单（2）托盘条码（3）

组托示意图。相关资料如下：

入库任务单
入库任务单编号：R20150401		计划入库时间：到货当日
序号	商品名称	包装规格（mm）              (长×宽×高)	单   价（元/箱）	重量（KG）	入库（箱）
1	红牛维生素功能饮料	595×395×180	200	15	30
2	可比克薯片	455×245×180	150	12	27
3	汤达人桶装方便面	595×325×180	240	20	18
4	汤达人袋装方便面	495×395×180	200	8	18

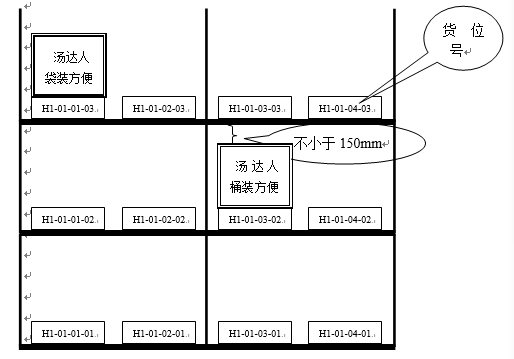

（1）重型货架（托盘货架）信息：货位30元/个。

1排4列3层，双货位，单货位承重≦360KG。

货位参考尺寸：第一层：L1200×W1000×H870（mm）

              第二层：L1200×W1000×H870（mm）

              第三层：L1200×W1000×H870（mm）

（2）托盘信息

参考尺寸：L1200mm×W1000mm×H150mm；托盘20元/个；托盘重量20kg/个；每队最多可租赁10个托盘。

（3）物动量ABC分类结果见实训二任务。
