“看谁手速快”规划设计说明

1   工程文件下载：

2    规划设计

目标：综合使用蜂鸣器、数码管、LED灯和按键K1，设计在固定时间内，记下按键K1按下的次数，并显示在数码管上。

资源：STC-B学习板、PC机、Keil4软件、STC-ISP软件（V6.8以上）。

任务：

(1)     再次下载本工程Hex文件，并对照测试结果仔细观察将实现的功能。

(2)     参考Z1代码风格，利用C51编程实现任务功能。

功能：

(1)      LED灯初始全亮预备信号。

(2)      蜂鸣器响起为开始信号。

(3)      按下按键K1开始加1计数，数码管上显示按键数。

(4)      时间进度由LED从左到右逐个点亮显示，时间结束按键K1失效。

测试结果：

(1) 按下Reset，8个LED灯全部点亮，作为预备信号；之后蜂鸣器发出响声，作为开始信号。

(2) 在开始之后，不断按下按键K1，数码管上显示的个数不断增加，同时LED从左到右逐个亮起，作为时间信号。

(3) 当LED从左至右亮完之后，时间停止，此时按下按键K1数码管不再加1；数码管上显示的个数即在规定时间内，按下K1的次数。

设计说明：本节案例对按键K1的处理有比较高的要求，需要对K1消抖，防止按键按下之后增加数据不稳定。

同时要注意时刻使数码管显示清楚的数据，防止有残影和不显示的现象。

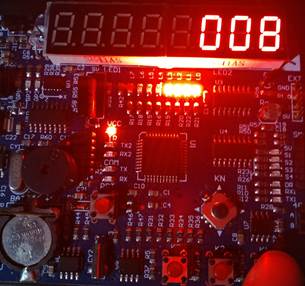

 案例测试结果
