基于红外多机通信系统规划设计说明

1   工程文件下载：

2  规划设计

目标：本节对红外通信案例进行拓展，在2块或者多块STC学习板间实现红外线通信。

资源：STC-B学习板2块或更多、PC机、Keil4软件、STC-ISP软件（V6.8以上）、上位机软件。

任务：

(1)     再次下载本工程Hex文件，并对照测试结果仔细观察将实现的功能。

(2)     参考Z1代码风格，利用C51编程实现任务功能。

功能：

(1)     红外发送接收功能主要依靠2个部分来实现，一是红外收发电路，二是串行接口。

(2)     红外通信共发送四字节：

第一个字节是发送标志，只有接受到发送标志才确认通信开始；

第二个字节是接收方编号。只有接收方接收到的编号与自身编号一致时，才继续接收过程，否则终止接收过程；

第三个字节是发送方编号；

第四个字节是LED灯数据。

(3)     数码管第0位数字是本机的编号，第3位是目标接收方编号，第7位是发送方编号；LED灯显示要发送（或接收到）的数据。

(4)     按键K3可选择需要改变的值的（在数码管第0、3位和LED灯直之间切换）；当变量闪烁时，按键K2可让数据值加1；按键K1发送数据。

测试结果：

(1)     需要多块STC板，一块板发送，其余的接收。

(2)     发送板编号为1，接收板编号为2。

(3)     当目标接收方收到数据后，数码管第7位显示发送方编号，LED灯显示接收到的数据。其它非目标接收方不接收数据。

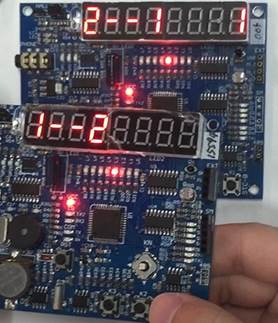

 案例测试结果
