“基于PC的数据采集系统”程序设计说明
1 工程文件下载：
2 程序设计框架及关键实现说明
2.1 程序步骤
l void main()
调ad_wave()函数；
l void ad_wave()
调用函数Uart1_Init();进行对串口配置初始化：
AUXR=0X00; //改为定时器T0为12T工作模式,注意工作模式的切换
SCON|=0X50; //允许接收
TL1=(65536-(Machine_Focs/4/BAUD));
TH1=(65536-(Machine_Focs/4/BAUD))>>8;AUXR|=0X40;RI=0;TI=0;TR1=1;

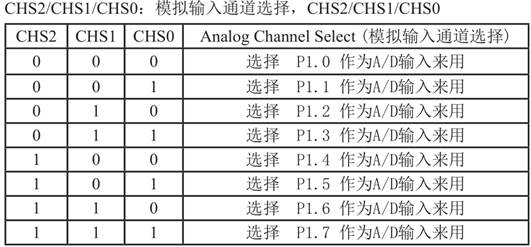

While(1)循环中是与AD相关寄存器的初始化，并选择4个AD模拟输入通 道。
l void adc_isr() interrupt 5 using 1

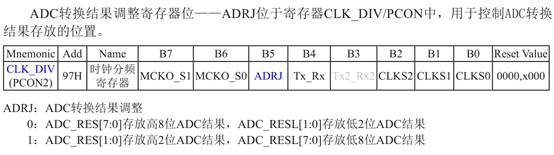

AD中断，用于采集4个模拟通道AD转换后的数据；其中高8位在ADC_RES中保存，底两位在ADC_RESL中保存。例如初始化温度A/D转换：
IE=0x90;P1ASF=0xff;ADC_RES=0;ADC_RESL=0;ADC_CONTR=0XeB;
CLK_DIV=0X00;IE=0xB2;
l void t0int() interrupt 1
定时器0中断，定时发送数据给上位机。
l void Uart1_fun() interrupt 4 using 1
串口中断接收上位机发送过来的用于调节下位机发送速率的包，并用校验和检查收到的包是否正确，如果正确则在定时器T0中断中修改发送数据的频率，否则丢弃该包。

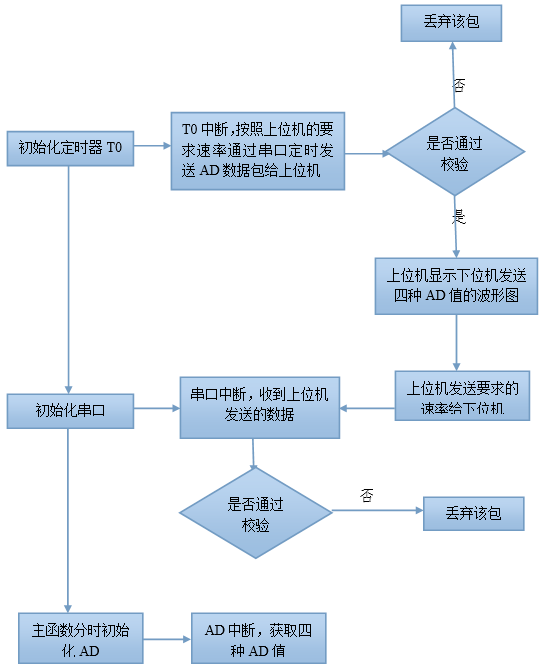

2.2 程序总框架流程图
3 定义及函数说明
3.1 定义说明
char rec_flag=0; //用于标识接收的数据
unsigned char a=0,b=8,c=0,e=0; //用于保存并校验收到的数据
unsigned int d=0; //校验和转化变量
char flag=0;
unsigned char i=1;
unsigned char zero=0; //发送高8位
unsigned char one=0;
unsigned char temp=0;
unsigned char light=0;
unsigned char zero_t=0; //发送低2位
unsigned char one_t=0;
unsigned char temp_t=0;
unsigned char light_t=0;
unsigned char other=0; //另外凑齐的一个字节
unsigned char sum=0; //存放校验和
3.2 函数说明
void Uart1_Init(void) //初始化串口1的相关设置，设定串口的波特率等
void Uart1_fun() interrupt 4 using 1 //串口1中断服务程序，只有当接收到数据时 //才应用串口中断，当发送数据时关闭串口中断
void Delay(int n) //延时函数
void SendData(int byt) //发送数据
void t0int() interrupt 1 //T0中断,并且定时发送数据给上位机
void InitADC_Zero() //初始化P1^0口
void InitADC_One() //初始化P1^1口
void InitADC_temp() //初始化温度ADC
void InitADC_light() //初始化光ADC
void adc_isr() interrupt 5 using 1 //AD中断
4 相关寄存器配置
Ø 串口寄存器：
AUXR寄存器
设置为0X00，设定定时器T0为传统8051速度，12分频；
Ø SCON寄存器
设置为0X50,设定串口1的工作方式，方式1，允许接收状态。
Ø 定时器相关寄存器：
TMOD寄存器：
初始化时，设置定时器0，工作模式0即16位自动重装载模式，TMOD=0x00;
Ø IE寄存器：
初始化时，设置EA=1，打开总的中断，设置ET0=1开启定时器0的中断；
Ø TH0、TL0寄存器：
同时还要设置TH0、TL0的初始值；
Ø TCON寄存器：
初始化时，设置TR0=1启动定时器0
Ø A/D转化相关的寄存器：
Ø P1ASF寄存器：
初始化时赋值0xff;
Ø ADC_CONTR寄存器：
初始化时根据不同的端口选择相应的通道，ADC_POWER置1(打开AD转换器电源)，P1.0口对应的值为0x88,P1.1口对应的值为0x89，温度对应的值为0xEB,光对应的值为0xEC，模数转换器转换速度为90个时钟周期转换一次。
ADC_FLAG：模数转化器结束标志位，当A/D转换完成后，ADC_FLAG=1，要由软件清0.不管是A/D转换完成后由该位申请中断，还是由软件查询标志位A/D转换是否结束，当A/D转换完成后，ADC_FLAG=1，一定要软件清0。
Ø CLK_DIV寄存器：
初始化值为0x00。
