普通电子秤程序设计说明

1   相关资料下载：

2   程序设计框架说明

    本案例程序设计主要分为：读取数据和数码管显示重量两个部分

2.1     宏定义

#define ulong unsigned long

#define uchar unsigned char

#define uint unsigned int

2.2   引脚定义

sbit SEL0=P2^0;

sbit SEL1=P2^1;

sbit SEL2=P2^2;

sbit LED_SEL=P2^3;

sbit Key1=P3^2;     //Key1对应触发外部中断0

sbit DOUT = P1^0;      //数据线，数据输出管脚

sbit PD_SCK = P1^1;      //时钟线变量定义

uchar flag=1;            //控制蜂鸣器开关标志位

2.3   定时器1中断服务程序

voidtimer0() interrupt 1 //把读取压力传感器的值显示到中断中来

 {

    TH0=(65535-1000)/256;

    TL0=(65535-1000)%256;

    if(DOUT==0)              //AD转换未结束则等待

        dianya=ReadCount();

}

3 程序工作过程设计说明

  3.1 程序步骤

        （1）系统初始化，P0、P1端口初始化配置，设置端口推挽模式，并设置定时器参数

     （2）通过24bit HX711驱动程序，获取数据

     （3）将数据转换成十进制的重量显示在数码管上

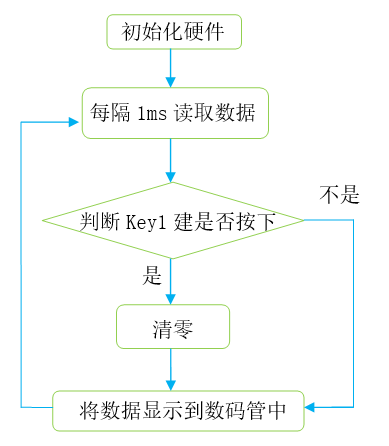

 3.2程序流程图
