多功能收音机

“多功能收音机”程序设计说明

1 工程文件下载：

2 程序设计思想与总体框架说明

2.1 程序设计思想

本程序是想在上一个案例的基础上实现一个功能更多，能够手动搜台，保存台号，音量功能的收音机，设计思想主要包括初始化硬件，监听按键然后触发相应的功能。由于需要保存音量以及电台频率等数据，因此除了上个案例使用到的相关硬件部分外还需使用非易失性存储器。

2.2 程序总体框架流程

图1 程序流程图

3 程序相关宏定义、变量和函数说明

3.1宏定义和变量说明

表1程序中相关宏和变量说明表

变量名		初始值	含义
FM.h
宏	UP	1	IO端口高电平值。
	DOWN	0	IO端口低电平值。
	MAX_Frequency	108000	收音机能够搜索的最大电台频率。
	MIN_Frequency	87500	收音机能够搜索的最小电台频率。
变量	Unsigned char Radio_Write_Data[8]	0xc0,0x11,0x1a,0x50,0x40,0x0a,0x88,0xa0	往收音模块写入的8个字节数据。
	Radio_Read_Data[4]	0，0，0，0，	从收音模块读取的四字节数据
	unsigned char VOLUME	0x00	音量
	unsigned long frequency	97500	当前电台频率。
	unsigned int pll	0	PLL值，将该值写入RDA5807P芯片的03H寄存器的第6~15位可以收听与PLL值相关频率的电台。
Key.h
宏	P1_7_ADC	0x80	P1.7口作为模拟功能A/D使用。
	ADC_POWER	0x80	打开A/D电源。
	ADC_FLAGE	0x10	将A/D转换完成标志置1。
	ADC_START	0x08	A/D转换开始。
	ADC_SPEEDLL	0x00	控制A/D转换速度。
	ADC_SPEEDL	0x20
	ADC_SPEEDH	0x40
	ADC_SPEEDHH	0x60
	ADC_CHANNEL	0x07	将P1.7口作为A/D输入通道。
Led.h
宏	ON	0	数码管点亮和熄灭的控制位。
宏	OFF	1	数码管点亮和熄灭的控制位。
宏函数	LED1~8_ON		分别控制8个数码管亮
宏函数	LED_OFF		熄灭数码管
IIC.h
宏	SDAUP	1	数据线高电平值
	SDADOWN	0	数据线低电平值
	SCLUP	1	时钟线高电平值
	SCLDOWN	0	时钟线低电平值

3.2 函数说明

表2程序中相关函数说明表

函数名	参数	返回值	功能描述
FM.c
Set_Volume	void	void	将全局变量VOLUME的值按照相关通信协议写入音量调节模块的控制字节从而实现调节电台收听音量功能。
Init_Radio	void	void	初始化收音模块，从非易失性存储器读取上次收听听的电台PLL值然后写入收音模块。
IIC_Radio_Start	void	void	IIC总线读写操作开始。
IIC_Radio_Stop	void	void	IIC总线读写操作结束。
IIC_Radio_ACK	void	void	IIC总线写操作时的响应函数。
IIC_Radio_WriteByte	unsigned char Data	void	向IIC总线输出一个字节的数据。
IIC_Radio_WriteData	void	void	向收音模块写入五字节数据。
Get_PLL	void	void	从读取的八字节数据中获取PLL值
PllToFrequency	void	void	将PLL值转化为频率值。
FrequencyToPll	void	void	将频率转化为PLL值。
Manual_Search	unsigned char flag	void	通过调用Get_PLL函数将frequency值转化为PLL，然后调用IIC_Radio_WriteData将PLL值写入收音模块实现手动换台。
Change_FM	unsigned char i	void	可以上下调节收听频道。
Delay.c
Delayms	char i	void	延时ims。
Delayus	int i	void	延时ius。
Delay	char n	void	一般的延时函数。
Key.h
Init_KEY	void	void	初始化A/D转换相关寄存器。
GetADC	void	unsigned char	进行A/D转换并获取转换值。
Search_Keyscan	void	void	调用GetADC函数获取AD值判断哪个按键按下，然后触发相关功能。
KeyScan	void	void	按键1和按键2扫描函数，判断这两个键是否按下并进行延时消抖，然后触发相关功能。
Led.h
Config_LED			配置与数码管相关的IO口。
Frequency_Display	void	void	调用Display_Num函数将频率显示在数码管6,7,8，上
Display_Num	unsigned int num	void	将频率显示在数码管6,7,8，上
Volume_Display	void	void	调用Display_LED_Num函数将音量显示在数码管3,4上
AOH_Display	void	void	调用Display_LED_Num函数将台号显示在数码管1上
Display_LED_Num	int i,int j,unsigned char flag	void	数码管显示函数；将频率值按照相应的格式显示道数码管上。
Main.c
Init	Void	void	系统初始化函数；调用Init_KEY和Config_LED函数并初始化定时器0。
main	void	void	程序主函数；在while（1）循环中调用Frequency_Display，Volume_Display，AOH_Display，Search_Keyscan，KeyScan函数实现整个收音机功能。
IIC.c
IIC_Start	void	void	非易失存储器的IIC通信开始
IIC_Stop	void	void	非易失存储器的IIC通信结束
IIC_ACK	void	void	应答
IIC_ReadByte	unsigned char	void	读取一字节
IIC_ReadData	unsigned char	void	读取数据
IIC_WriteByte	void	unsigned char Data	写入一字节
IIC_WriteData	void	unsigned char Address,unsigned char Data	写入数据

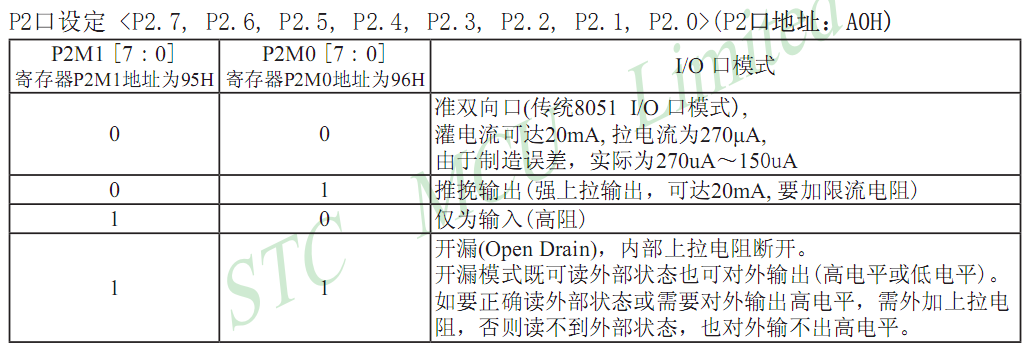

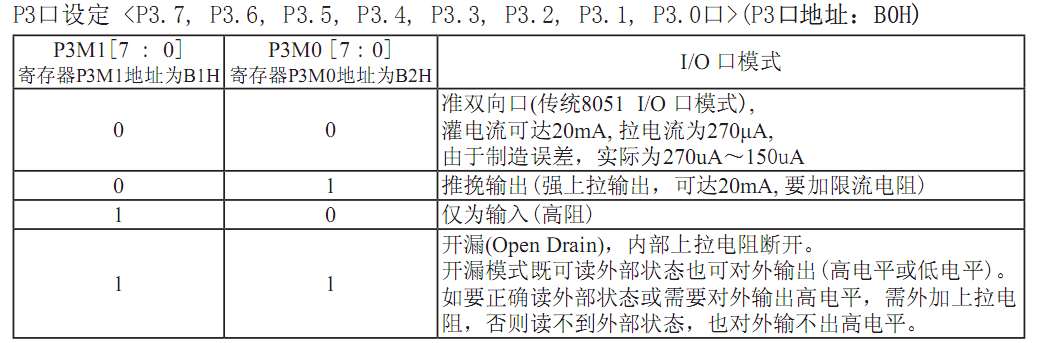

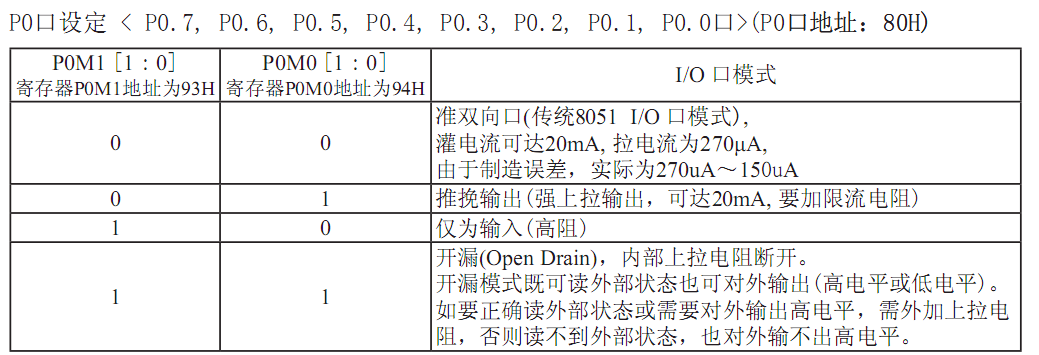

4 相关寄存器

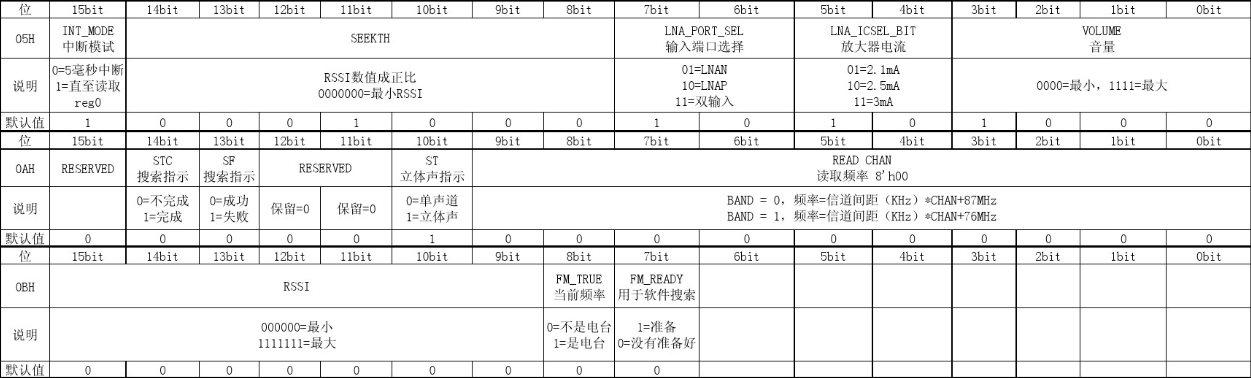

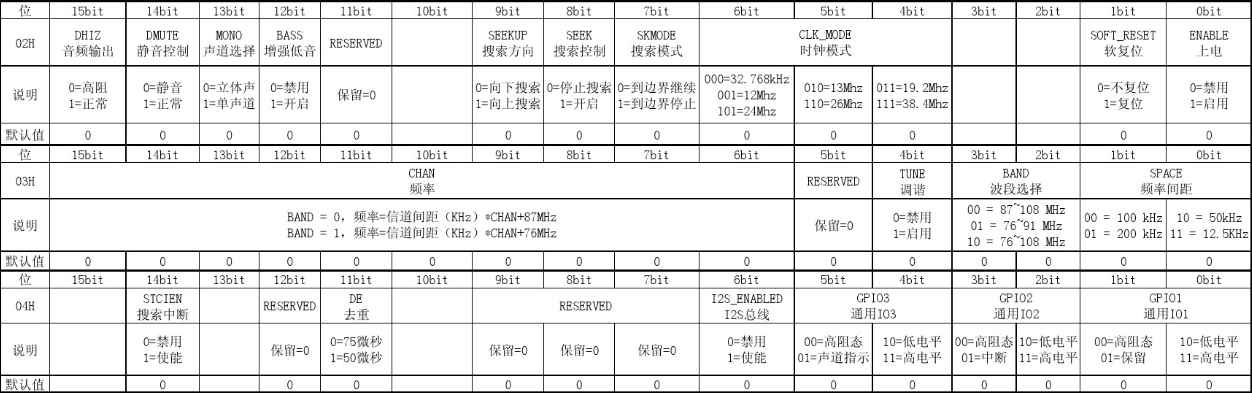

4.1 RDA5807P芯片读写相关寄存器

4.2 A/D获取键值相关寄存器P1ASF

初始化时，设置P1ASF=P1_7_ADC（0x80），即P1.7口为模拟功能A/D使用;

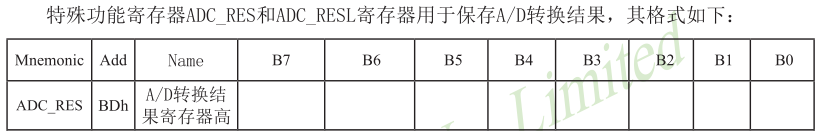

4.3 A/D转换结果寄存器ADC_RES

初始化时，设置ADC_RES=0x00;

4.4 ADC_CONTR寄存器

初始化时，设置ADC_CONTR = ADC_POWER | ADC_FLAG |ADC_START | ADC_SPEED_90 | ADC_CHS1_7,即对应位都值1，其中ADC_SPEED_90对应SPEED1、SPEED0均为1；ADC_CHS1_7对应CHS2、CHS1、CHS0均为1;
