可与PC通信的实时时钟

“可与PC通信的实时时钟”程序设计说明

1   工程文件下载:



2 程序设计框架及关键实现说明

   2.1 程序步骤

l voidmain()

   调用Init()函数进行初始化,while(1)循环中,首先判断上位机是否连续发送0xf0、寄存器地址、校准值3个字节给下位机。然后通过按键Key1切换显示的数据。

l voidInit()

   对函数进行初始化,设置P0P2为推挽模式,同时设置定时器:

TMOD=0x01;//定时器0,方式1

ET0=1;//开启定时器中断

TH0=(65535-1000)/256;TL0=(65535-1000)%256;

TR0=1;//启动定时器

l voidtimer0() interrupt 1

   定时器中断,用于产生延时在数码管上显示数据,并每1ms中向上位机发送数据。在定时器0中断中,调用voidConversion(bit c,unsigned char year,unsigned char month,unsigned char day)函数和Conver_week(0,t.Year,t.Month,t.Day)函数;分别用于将公历转农历和获取具体星期几。

l voidUart1_Init(void)

    设置有关串口的参数:

SCON|=0X50;    //允许接收

TL1=(65536-(Machine_Focs/4/BAUD1));//定时器1 初始值

TH1=(65536-(Machine_Focs/4/BAUD1))>>8;

l voidUart1_fun() interrupt 4 using 1

   串口中断,用于保存上位机发送来的数据,以及判断下位机是否把数据发送到上位机已经完成。

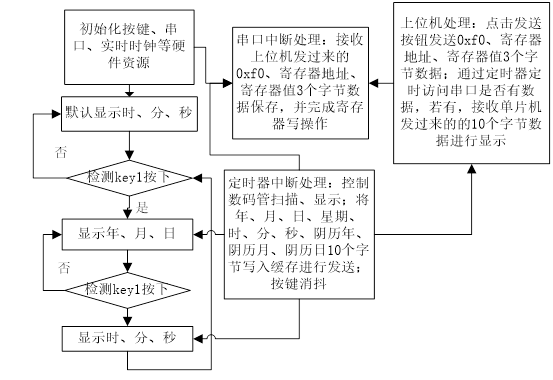

 2.2 程序总框架流程图



3 定义及函数说明

  3.1 定义说明

#define Machine_Focs11059200L     //晶振频率

#define BAUD1 9600               //波特率

#define NMAX_KEY 100            //100次读取按键值

/***********时分秒写寄存器**************/

#define DS1302_SECOND_WRITE0x80

#define DS1302_MINUTE_WRITE0x82

#defineDS1302_HOUR_WRITE  0x84

#defineDS1302_WEEK_WRITE  0x8A

#defineDS1302_DAY_WRITE  0x86

#define DS1302_MONTH_WRITE0x88

#defineDS1302_YEAR_WRITE  0x8C

/***********时分秒读寄存器**************/

#define DS1302_SECOND_READ0x81

#define DS1302_MINUTE_READ0x83

#defineDS1302_HOUR_READ  0x85

#defineDS1302_WEEK_READ  0x8B

#defineDS1302_DAY_READ  0x87

#define DS1302_MONTH_READ0x89

#defineDS1302_YEAR_READ  0x8D

/**********************

引脚别名定义

***********************/

/********DS1302*******/

sbit Rtc_sclk=P1^5;

sbit Rtc_rst=P1^6;

sbit Rtc_io=P5^4;

/********按键******/

sbit Key1=P3^2;    //

sbit Key2=P3^3;    //

sbit Key3=P1^7;    //Key3

/**********************

变量定义

***********************/

ucharduanxuan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40}; //显示0-f 上午A、下午P---0x73

ucharweixuan[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07};

uchartable_D_BCD[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09};

ucharflag,temp,second,minute,hour,day,month,week,year,dtime;

bit Uart1_Sendbusy = 0 ;

unsigned char display ;

uchar data_recieve[10];     /*保存接收的字节*/

uchar rec_num;/*接收的字节数*/

//定义时间

typedef struct__SYSTEMTIME__

{

       uchar Second;

       uchar Minute;

       uchar Hour;

       uchar Week;

       uchar Day;

       uchar Month;

       uchar Year;

}SYSTEMTIME; //定义的时间类型

SYSTEMTIME t;

uint count_send;        // 中断次数

uchar G_count;         //记录中断次数

uint Key1_count;        //按键1计数

uint Key_count;         //总按键次数

bit flg_1ms;            //1ms标志位

bit Key1_C;/*key1当前的状态*/

bit Key1_P;/*key1前一个状态*/

bit show_set_flag;

  3.2 函数说明

voidDs1302_write(uchar temp)    //Ds1302写入一字节

ucharDs1302_read()             //Ds1302读取一字节

voidWriteDS1302(uchar Addr, uchar Data) //Addr: DS1302地址,Data: 要写的数据

ucharReadDS1302(uchar cmd)  //读出Addr对应的寄存器中的数据

SYSTEMTIMEDS1302_GetTime()  //读出DS1302中时、分、秒、年、月、日寄存器中对应的数据

 void Uart1_Init(void)   //初始化串口1的相关设置,设定串口的波特率等

 void SendData(unsigned char dat)  //发送单个字符给UART1以发送到PC

 void timer0() interrupt 1       //把数码管的显示提到中断里面来了

 void Uart1_fun() interrupt 4 using1  //串口1中断服务程序

 /*万年历功能实现相关函数*/

void Conversion(bit c,unsigned char year,unsigned char month,unsignedchar day);   //转化成阴历

void Conver_week(bit c,unsigned char year,unsigned char month,unsignedchar day) ;   //获取星期

4 相关寄存器配置

Ø  串口相关寄存器:

SCON|=0X50;//对于接收板设置为8位波特率可变允许接收无奇偶校验

Ø  DS1302相关寄存器:

其中:

控制字寄存器:写地址0x8E,读地址0x8F

7:必须是逻辑1,如果它为0,则不能把数据写入到DS1302中。

6:如果为0,则表示存取日历时钟数据,为1表示存取RAM数据;此程序中没有涉及RAM存取数据,所以位6置为0.

5~1(A4A0):指示操作单元的地址;

0 :为0写操作,为1读操作。



秒寄存器:

7:时间暂停位,为1 时钟振荡器停止工作,为 0 时,时钟振荡器启动;

初始化时,要启动时钟振荡器,在禁止写保护的情况下通过如下语句实现:

temp=ReadDS1302(DS1302_SECOND_READ)&0x7f;

WriteDS1302(0x80,temp);//晶振开始工作

小时寄存器:

712 24 小时工作模式选择位,为112 小时工作模式,此时位5 AM/PM      位,低电平对应AM,高电平对应PM;在24 小时模式下,位5 为第二个10      时位表示(20~23 )

写保护寄存器:

7 WP 是写保护位,工作时除WP 外的其他位都置为0,写操作之前WP 必须     0,当 WP 1时不能进行写操作。

WriteDS1302(0x8E,0x00);       //禁止写保护位

WriteDS1302(0x8E,0x80);      //写保护位置1



Ø  定时器相关寄存器:

 TMOD寄存器:

初始化时,设置定时器0,工作模式116位不可重装载模式,TMOD= 0x01 ;

  IE寄存器:

初始化时,设置EA=1,打开总的中断,设置ET0=1开启定时器0的中断;



TH0TL0寄存器:

同时还要设置TH0TL0的初始值;



TCON寄存器:

初始化时,设置TR0=1启动定时器0

特别补充一下ADC中断号的定义依据如表3所示。

表3 MCS51 C语言中断号定义依据表
