“光敏计数”案例原理与测试说明

1   工程文件下载：

2    程序设计目标及程序运行效果说明

程序设计目标：学会利用AD采集光敏电阻的值，实现类似按键计数的功能。

程序运行效果说明：当手指触摸到光敏电阻时，通过光照强度变化来控制数据的加然后在数码管上进行显示。

3     程序相关电路及工作原理说明

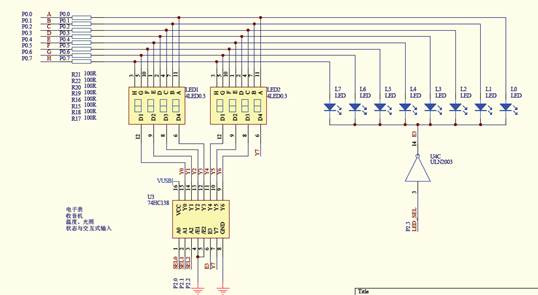

3.1 LED数码管电路

3.2光敏电阻电路

3.3 工作原理

通过AD采集光敏电阻的值，检测AD求其平均值，这样可以达到稳定性。这个实验的关键就是确定合适的光照阀值，经过多次尝试摸索后将(light_old/light_new)>1.30，作为光照的阀值，此时默认为手指按下状态， 计数器datelight+1。

4      测试方法

（1）用STC ISP默认设置，打开工程中的HEX并下载

（2）下载后观察现象为：通过用遮光板或者手指改变光敏电阻的光照强度，观察数码管计数的改变。
