实时时钟测试

实时时钟”设计说明

1   相关资料下载:



2   程序设计框架说明

本案例程序设计主要分为:DS1302、数码管显示两个模块。

2.1宏定义

//宏定义

#define uchar unsigned char

#define uint unsigned int

 //DS1302寄存器的定义

#define DS1302_second_write  0X80

#define DS1302_minutes_write  0X82

#define DS1302_hour_write  0X84

#define DS1302_date_write  0X86

#define DS1302_week_write  0X8A

#define DS1302_month_write  0X88

#define DS1302_year_write  0X8C

 #define DS1302_second_read  0X81

#define DS1302_minutes_read  0X83

#define DS1302_hour_read  0X85

#define DS1302_date_read  0X87

#define DS1302_week_read  0X8B

#define DS1302_month_read  0X89

#define DS1302_year_read  0X8D

2.2引脚定义

/********DS1302*******/

sbitRTC_sclk = P1^5;                     //时钟线引脚,控制数据的输入与输出

sbitRTC_rst  = P1^6;                    //CE线引脚,读、写数据时必须置为高电平

sbitRTC_io   = P5^4;                   //实时时钟的数据线引脚

/********数码管显示******/

sbit led_sel = P2^3;          //流水灯和数码管选通引脚

ucharwei[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07};

ucharduan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,

0x39,0x5e,0x79,0x71};

 2.3变量定义

//定义时间结构体

typedef struct _systemtime_

{

   uchar second;

 uchar minute;

 uchar hour;

 uchar day;

 uchar week;

 uchar month;

   uchar year;

}systemtime;

systemtime t;

uchar i;

uchar temp;

2.4  程序函数说明

DS1302读写函数

void DS1302WriteByte(uchar dat);

uchar DS1302ReadByte();

uchar DS1302Read(uchar cmd);

void DS1302Write(uchar cmd,uchar dat);

systemtime GetDA1302();

系统初始化

void init()

初始化DS1302

void Initial_DS1302(void);

中断显示程序

void timer0() interrupt 1

3   程序设计框架及关键技巧说明

        3.1程序设计框架



       3.2 I/O引脚及相关寄存器配置

             2.2.1  I/O引脚:

       (1)数码管位选引脚

       整个设置P2口的值;

       (2)数码管使能引脚

       sbit led_sel = P2^3 ;

              (3)DS1302引脚

       sbit RTC_sclk=P1^5;              //时钟线引脚

       sbitRTC_rst=P1^6;                          // CE线引脚

       sbit RTC_io=P5^4;                                 //实时时钟的数据线引脚

         2.2.2寄存器:

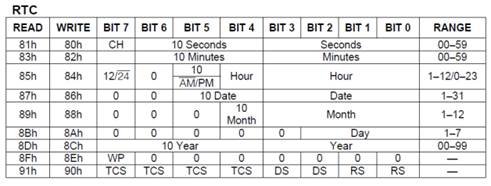

            (1)DS1302相关寄存器

其中:

①控制字寄存器:写地址0x8E,读地址0x8F

位7:必须是逻辑1,如果它为0,则不能把数据写入到DS1302中。

位6:如果为0,则表示存取日历时钟数据,为1表示存取RAM数据;此程序中没有涉及RAM存取数据,所以位6置为0.

位5~位1(A4~A0) :指示操作单元的地址;

位0 :为0写操作,为1读操作。

②秒寄存器:

位7:时间暂停位,为1时钟振荡器停止工作,为0时,时钟振荡器启动;

初始化时,要启动时钟振荡器,在禁止写保护的情况下通过如下语句实现:

temp=ReadDS1302(DS1302_SECOND_READ)&0x7f;

WriteDS1302(0x80,temp);//晶振开始工作

③小时寄存器:

位7:12或24小时工作模式选择位,为1时12小时工作模式,此时位5为AM/PM位,低电平对应 AM,高电平对应PM;在 24 小时模式下,位5为第二个10小时位表示(20~23 时);

④写保护寄存器:

位7: WP 是写保护位,工作时除WP 外的其他位都置为0, 写操作之前WP必须为0,当WP 为1时不能进行写操作。

WriteDS1302(0x8E,0x00);       //禁止写保护位

WriteDS1302(0x8E,0x80);     //写保护位置1

(2) 定时器相关寄存器

其中

TMOD寄存器:

初始化时,设置定时器0,工作模式1即16位不可重装载模式TMOD= 0x01 ;

IE寄存器:

初始化时,设置EA=1,打开总的中断,设置ET0=1开启定时器0的中断;

TH0TL0寄存器:

同时还要设置TH0、TL0的初始值;

TCON寄存器:

初始化时,设置TR0=1启动定时器0
