“非易失存储器”设计说明

1   相关资料下载：

2  程序设计框架说明

本案例程序设计主要分为：24C02、按键、数码管显示三个模块。

2.1宏定义

#define FOSC 11059200L       //晶振频率

#define T_ms 0.1                    //定时时间为0.1ms=100us

#define NMAX_KEY 10    //计数消抖限定值

2.2引脚定义

        /********24C02*******/

        sbitDAT=P4^0;                        //I2C总线的数据线

        sbitCLK=P5^5;                        //I2C总线的时钟线

        /********数码管显示******/

        sbitled    =P2^3;                   //数码管与LED灯切换引脚

        sbitKey1=P3^2;                     //按下key1，向存储器写入数据并读取该地址的数据，显                                                                 示在数码管上。

        sbitKey2=P3^3;                     //按下key2，要写入的数据加1

        sbitKey3=P1^7;                      //按下key3，要写入的地址加1

    2.3变量定义

    uchar duan[]=

{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};                           //数码管段选，显示0-f

        ucharwei[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07};     //数码管位选

        uchar flag1;                        //数码管循环扫描变量

        uchar write_addr;               //写入地址

        uchar write_date;              //写入数据

        uchar read_date;             //读出数据

        /********按键计数消抖变量******/

        uchar G_count;                  //定时器0中断计数值

        uint Key1_count;               //KEY1键在1ms内达到低电平的次数

        uint Key2_count;               //KEY2键在1ms内达到低电平的次数

        uint Key3_count;               //KEY3键在1ms内达到低电平的次数

        uint Key_count;                 //由100递减到0的变量

        bit flg_1ms;                        //表示1ms时间到

        bit Key1_C;                       /*key1当前的状态*/

        bit Key1_P;                        /*key1前一个状态*/

        bit Key2_C;                       /*key2当前的状态*/

        bit Key2_P;                        /*key2前一个状态*/

        bit Key3_C;                       /*key3当前的状态*/

        bit Key3_P;                        /*key3前一个状态*/

3  程序函数说明

3.1  延时程序

void delay()                              //延时4us

void delay(unsigned int xms)  //延时xms

3.2  24C02读写函数

void start();                                //主机发送的启动信号

void respons()；                      //从机应答信号

void stop()；                             //停止信号

void writebyte(uchar da);          //对24C16写一个字节数据

uchar readbyte();                       //从24C16中读一个字节数据

void write_add(uchar addr,uchar date);  //对24C16的地址addr写入一个数据da

uchar read_add(uchar addr);            //从24C16的addr地址，读一个字节数据

3.3  数码管显示函数

void SMG1 (uchar date1,uchar date2,uchar date3)；

3.4  定时器0中断函数

void Timer_T0() interrupt 1；  //在定时器中短中调用数码管显示函数

3.5  系统初始化

void IIC_init();                //IIC总线初始化

void Timer0_Init();             //定时器0初始化

void KEY_init();               //按键消抖模块初始化

4   程序设计框架及关键技巧说明

       4.1 I/O引脚及相关寄存器配置

             4.1.1  I/O引脚：

       (1)数码管位选引脚

       整个设置P2口的值;

       (2)数码管使能引脚

       sbit led = P2^3 ;

              (3)DS1302引脚

                      sbit DAT=P4^0;                //I2C总线的数据线

                      sbit CLK=P5^5;                //I2C总线的时钟线

       (4)按键引脚

       sbit key1 = P3^2 ;             //写入数据并读取数据显示在数码管上

       sbit key2 =P3^3;               //写入的数据加1

       sbit key3 =P1^7;               //写入的数据的地址加1

4.2 定时器0寄存器设置

       TMOD=0x00;               //计时器0工作方式0，16位自动重装计数

       AUXR=0x80;                //1T模式,T0x12=1,

       EA=1;                             //开总中断

       ET0=1;                              //开定时器0中断

       TH0=(65536-T_ms*FOSC/1000)/256;//给定时器赋初值

       TL0=(65536-T_ms*FOSC/1000);

       TR0=1;                    //启动定时器

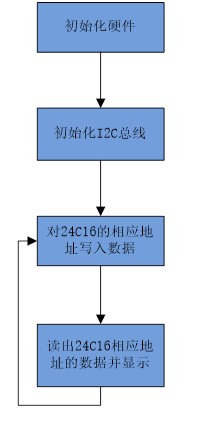

     4.3程序流程图
