“红外测试”程序设计说明

1   相关资料下载：

2  程序设计思路

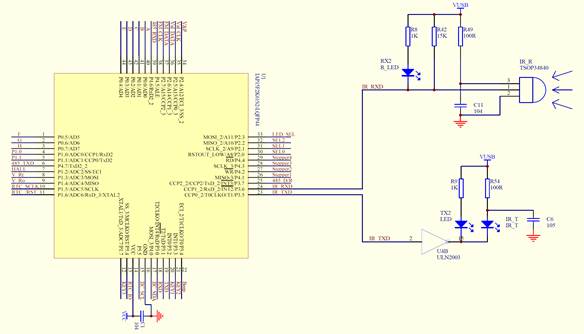

图1 红外发送接收电路连接示意图

发送：不断检测KEY1（P3.2引脚）的电平。当KEY1为低电平时，认为按键被按下，每隔一段时间设置一次标志位。定时器T0每13us检测一次标志位，若标志位为0则使P3.5引脚电平不断发生翻转，间歇地发出38kHz红外光。在KEY1没有被按下的时候确保标志位值1，使得P3.5引脚输出低电平。

接收：不断检测P3.6引脚的电平。若P3.6输入了低电平，则代表接收到了红外信号，点亮Led灯。

3 程序相关使用到的寄存器说明（可查数据手册）

3.1定时器0相关寄存器设置

    AUXR |= 0x80;                   //定时器0为1T模式

    TMOD &= 0xF0;                   //清除之前的设置

    TMOD |= 0x02;                   //设置为8位自动重装

    TL0 = 0x70;                     //定时器初始值

    TH0 = 0x70;                     //自动重装置

    TF0 = 0;                        //清除TF0标记

    TR0 = 1;                        //T0开始运行

3.2设置中断

        ET0 = 1;            //打开定时器T0中断

        EA = 1;             //打开总中断

4  程序设计框架及关键实现说明

4.1全局变量

int flag = 1;           //标记位，标记是否发出送脉冲。0：发送、1：不发送

4.2函数：

void Timer0Init()           //定时器T0初始化

void Delay()                //延时100ms函数

void Timer0() interrupt 1   //定时器0中断：可产生38kHz红外脉冲
