“与PC机串口通信”程序设计说明

1   相关资料下载：

2  程序设计框架及关键实现说明

  2.1 程序步骤

l  void main()

    调用Init函数进行初始化，while(1)循环中，主要是判断按键是否按下，当按下Key1时进行对上位机发送数据，而Key2、Key3调整发送的数据的大小。

l  void Timer0() interrupt 1

定时器0中断处理程序，定时100us。用于显示发送的数据。

l  void Uart1_Init(void)

初始化串口1的相关设置，设定串口的波特率。串口1采用定时器1作为其波特率发生器。

TL1=(65536-(Machine_Focs/4/BAUD1));

TH1=(65536-(Machine_Focs/4/BAUD1))>>8;

l  void Uart1_fun() interrupt 4 using 1

串口中断程序，TI：发送中断标志位，当发送完8位数据后，TI由硬件置位；TI=0，时，可申请中断，也可供软件查询用，在任何方式都必须由软件清除TI；

RI：接收中断标志位，在方式0中，接受完8位数据后，有硬件置位；在其它方式中，在接受停止位的中间，由硬件置位。RI=1时，可申请中断，也可供软件查询用，在任何方式都必须由软件清除RI；

l  void Init()

    完成各部分功能模块的初始化；设置P0、P2、P3为推挽模式：

P3M0=0x00;P3M1=0x00;P2M0=0xff;P2M1=0x00;P0M0=0xff;P0M1=0x00;

开启定时器0，和初始化定时器的初始值：

TMOD=0x01;//定时器0，方式1ET0=1;//开启定时器中断

TH0=(65535-1000)/256;TL0=(65535-1000)%256;

TR0=1;//启动定时器

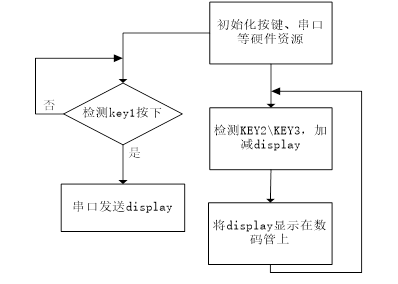

2.2 程序总框架流程图

3 定义及函数说明

  3.1 定义说明

sbit Key1 = P3^2 ;            //启动发送

sbit Key2 = P3^3 ;            //数字减少

sbit Key3 = P1^7 ;            //数字增加

sbit LED_SEL=P2^3;

uchar G_count;        //记录中断次数

uchar display;               //显示发送数据

uint Key1_count;          //按键1计数

uint Key2_count;          //按键2计数

uint Key3_count;          //按键3计数

uint Key_count;          //按键总的抖动次数

bit flg_1ms;                 //1ms的标志

bit Key1_C;        /*key1当前的状态*/

bit Key1_P;        /*key1前一个状态*/

bit Key2_C;        /*key2当前的状态*/

bit Key2_P;        /*key2前一个状态*/

bit Key3_C;        /*key3当前的状态*/

bit Key3_P;        /*key3前一个状态*/

/*收发显示数据相关*/

bit Uart1_Sendbusy = 0 ;        //用于判断是否正在收发数据

unsigned char display,flag;

ucharduanxuan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0-f

 3.2 函数说明

   void Timer0() interrupt 1    //定时器0的中断响应函数

   void Uart1_Init(void)      //初始化串口1的相关设置，设定串口的波特率等

   void SendData(unsigned chardat)  //发送单个字符给UART1以发送到PC机

   void Uart1_fun() interrupt 4using 1 //串口1中断服务程序

   void Init()                   //完成各部分功能模块的初始化

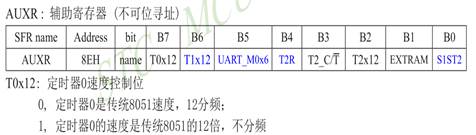

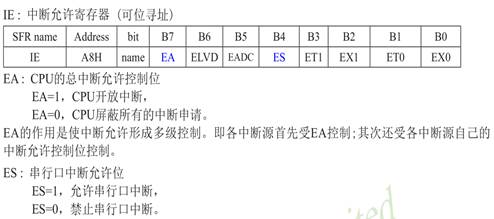

 4 相关寄存器配置

    SCON|=0X50;//对于接收板设置为8位波特率可变允许接收无奇偶校验

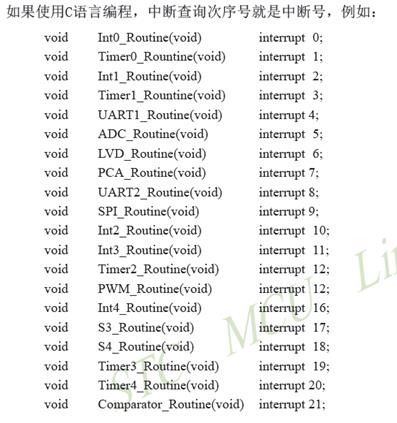

特别补充一下ADC中断号的定义依据如表3所示。

表3 MCS51 C语言中断号定义依据表
