“光敏开关”案例程序设计说明

1   工程文件下载：

2  程序设计流程图

3     相关寄存器设置

1）  P0（8位）和P2.3需要设置成推挽输出，以驱动电路正常发光。按键作为输入，不需推挽，涉及寄存器及配置值如下：

        P0M1=0x00;

        P0M0=0xff;

        P2M1=0x00;

        P2M0=0x08;

2）  对于光照通过AD采集，涉及寄存器及配置如下：

        P1ASF=0xff;

        ADC_RES=0;

        ADC_RESL=0;                //AD转换结果寄存器清0

        ADC_CONTR=0X8C;    //10001100，打开AD转换电源，启动AD转换，后三位决定P1^4作为A/D输入

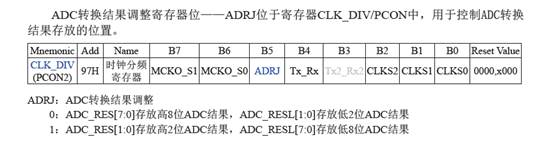

        CLK_DIV=0X20;     //设置AD转换结果保存格式

4     程序设计框架

1

2

3

4.1  void main()

（1）设置P0为推挽模式，设置P2^3为推挽模式，其它为准双向口模式

          （2）开AD中断

          （3）循环调用SEG_Display()方法显示datelight。

（4）利用flag控制P0的数值，来控制led灯的亮灭。

4.2  void InitADC_light()

        初始化光照AD转换结果寄存器及控制寄存器

4.3  void adc_isr() interrupt 5 using 1

        AD中断处理程序：

            （1）       每中断AD一次，计数器time加1；

            （2）       屏蔽所有中断；

                        IE=0x00;//00000000，屏蔽所有的中断申请

            （3）       如果中断次数达到2500次，求光AD平均值，判断是否满足flag=~flag的条件。

            （4）       重新开放AD中断。

ADC_CONTR&=~0X10;//ADC_FLAG=0，数模转换结束标志被程序清为0

       ADC_CONTR|=0X08; //ADC_START=1，模数转换启动，结束后自动为0

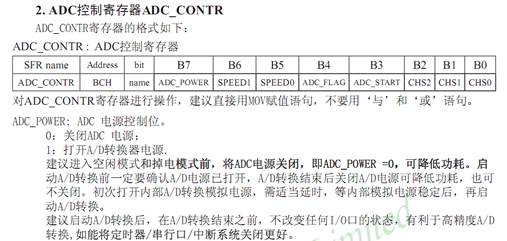

5   相关寄存器知识
