“可振动感应的电子音乐”设计说明

1   工程文件下载：

2    程序设计框架说明

本案例程序设计主要分为：无源蜂鸣器、振动传感器两个模块。

2.1宏定义

    #defineuint unsigned int

    #defineuchar unsigned char

2.2 引脚定义

    sbitbeep=P3^4;                    //蜂鸣器

    sbitvibrate=P2^4;               //振动传感器

    sbitKey1=P3^2;              //Key1对应触发外部中断0

      2.3 变量定义

     uchartimeh,timel;                //定义定时器的重装值

            uchar flag;                          //所选择点亮的数码管0-7标志位

             bit flag;                            //播放标志位

     ucharjindu=0;                //music数组中指向的位置

     uchargequ=0;                     //播放第几首音乐，默认为“0”--同一首歌

     ucharzanting=0;             //暂停标志位

          ucharcode music1[]、uchar code music2[]、uchar code music3[]为音乐代码数组

          ucharcode quzi[]                     //此数组为各个音符在定时器中的重装值

3    程序函数说明

           void delay(unsigned int xms)；   //延时程序

           uchar quyin(uchar tem)；            //找到tem音符在quzi数组中的位置值

           void playmusic()；                       //播放音乐函数

           void init_sys()；                              //系统初始化

           void init()；                                     //定时器初始化

           void Exint0() interrupt 0                 // Key1对应的外部中断0的中断响应函数

     void tim1() interrupt 1；                //定时器中断服务程序，对应蜂鸣器发声

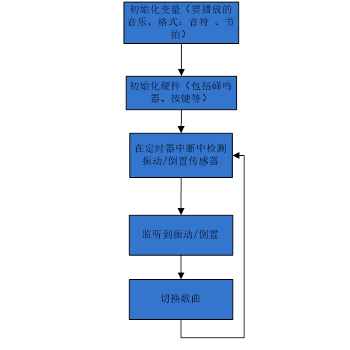

4   程序总框图设计流程

附录：附加实例中的其他几个曲谱
