“可切换内容的电子音乐”设计说明

1   工程文件下载：

2   程序设计框架说明

本案例程序设计主要分为：无源蜂鸣器、按键扫描两个模块。

2.1宏定义

        #defineuint unsigned int

        #defineuchar unsigned char

2.2 引脚定义

        sbitbeep=P3^4;                //蜂鸣器

        sbitkey1=P3^2;                //按键1

        sbitkey2=P3^3;                //按键2

2.3变量定义

        uchartimeh,timel;                //定义定时器的重装值

        ucharflag;                           //所选择点亮的数码管0-7标志位

        ucharjindu=0;                //music数组中指向的位置

              ucharcode music1[]、uchar code music2[]、uchar code music3[]为音乐代码数组

              ucharcode quzi[]                     //此数组为各个音符在定时器中的重装值

3   程序函数说明

           void delay(unsigned int xms)；   //延时程序

           uchar quyin(uchar tem)；        //找到tem音符在quzi数组中的位置值

           void playmusic()；                          //播放音乐函数

           void init_sys()；                              //系统初始化

           void init()；                                     //定时器初始化

           void ex1() interrupt 0；                  //外部中断服务程序，对应播放还是暂停

     void tim1() interrupt 1；         //定时器中断服务程序，对应蜂鸣器发声

           void ex2() interrupt 2               //外部中断服务程序，对应key2切歌

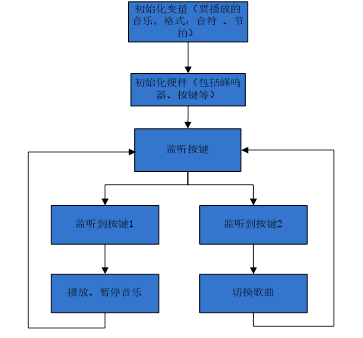

4   程序总框图设计流程

附录：附加实例中的其他几个曲谱
