“可变调的蜂鸣器”程序设计说明

1     工程文件下载：

2  程序设计思路

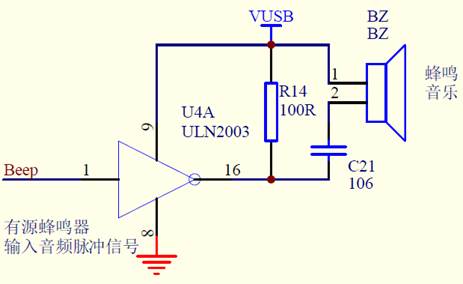

无源蜂鸣器电路连接示意图

2.1程序设计关键点

如何修改输入蜂鸣器方波的频率？

输入蜂鸣器的方波是通过定时器来产生的。定时器中断的频率决定了输入蜂鸣器的方波的频率，而定时器中断的频率是通过重装值决定的。因此只需要修改定时器自动重装的重装值，就能向蜂鸣器输入不同频率的方波。

2.2程序工作过程

通过按键KEY1修改定时器T0的重装值；通过按键KEY2修改蜂鸣器开关标志位，让蜂鸣器发声/不发声。

2.3定时器的使用

使用了定时器T0，在定时器中断处理程序中判断蜂鸣器开关是否打开，若打开则让输入蜂鸣器的电平翻转。

3 程序相关使用到的寄存器说明

        AUXR |= 0x80;                       //定时器时钟1T模式

        TMOD &= 0xF0;                       //设置定时器模式为16位自动重装

        TL0 = 0xCD;                         //设置定时初值

        TH0 = 0xF4;                         //设置定时初值

        TF0 = 0;                            //清除TF0标志

        TR0 = 1;                            //定时器0开始计时

        ET0 = 1;                            //打开定时器T0中断

        EA = 1;                             //打开总中断

4 程序设计框架及关键实现说明

4.1宏定义

    #define uchar unsigned char

    #define uint unsigned int

4.2全局变量

        int key1_state = 0;         //0：key1未按下         1：key1已按下

        int key2_state = 0;         //0：key2未按下         1：key1已按下

        uchar flag;                 //控制蜂鸣器开关的标志位

        int num = 0;                //音调

        uchar duanxuan[]={          //段选0-f                                   0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

4.3函数：

    (1)void display();         //数码管和LED的显示函数

    (2)void delay(uint xms)    //延时x毫秒

    (3)voidinit();             //初始化，推挽，中断设置

    (4)voidTime0() interrupt 1 //定时器0中断处理函数:设置输入蜂鸣器的电平
